ADR řada

Kompaktní převodovka s ISO přírubou

výstupní příruba pro pastorek dle ISO 9409
7 velikostí: 47 mm až 255 mm; 19 až 2000 Nm
rozsah převodových poměrů až 200:1
vůle v ozubení až 1 arc. min
nízká hlučnost ≤56 dB a vysoká účinnost až 97%
varianta ADR s plnou vstupní hřídelí
certifikace ATEX

Řada Apex ADR je úhlová varianta, která je tvořena kombinací spirálové převodovky a planetové převodovky. Toto spojení představuje velmi krátké a kompaktní řešení. Pevné šasi s robustními ložisky zaručuje vysokou tuhost celé převodovky. Přímou variantu převodovky AD naleznet zde (řada AD).

Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
Tělo z nerezové oceli, příruba pro motor z černého hliníku
Výstupní příruba pro pastorek dle ISO 9409
Výstupní moment:
- T_2N : 14 Nm - 2000 Nm
Převodové poměry
- 1-stupňová: 4 / 5 / 7 / 10 / 14 / 20
- 2-stupňová: 20 / 25 / 35 / 40 / 50 / 70 / 100 / 140 / 200
- *Pouze ADR047 2-stupňová je v převodu 20.
Malá vůle v ozubení
- 1-stupňová: ≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
- 2-stupňová: ≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Vysoká účinnost
- 1-stupňová: ≥ 95%
- 2-stupňová: ≥ 92%
Jednoduchá montáž
Nízká hlučnost
Kompaktní provedení
Velikosti: ADR047 / ADR064 / ADR090 / ADR110 / ADR140 / ADR200 / ADR255
Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu.

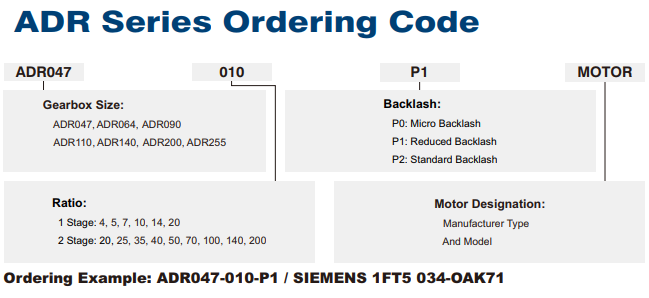

Příklad objednacího kódu:

ADR047-004-P1 , ADR047-004-P2 , ADR047-005-P1 , ADR047-005-P2 , ADR047-007-P1 , ADR047-007-P2 , ADR047-010-P1 , ADR047-010-P2 , ADR047-020-P1 , ADR047-020-P2 , ADR047-025-P1 , ADR047-025-P2 , ADR047-035-P1 , ADR047-035-P2 , ADR047-040-P1 , ADR047-040-P2 , ADR047-050-P1 , ADR047-050-P2 , ADR047-070-P1 , ADR047-070-P2 , ADR047-100-P1 , ADR047-100-P2 , ADR064-004-P1 , ADR064-004-P2 , ADR064-005-P1 , ADR064-005-P2 , ADR064-007-P1 , ADR064-007-P2 , ADR064-010-P1 , ADR064-010-P2 , ADR064-014-P1 , ADR064-014-P2 , ADR064-020-P1 , ADR064-020-P2 , ADR064-025-P1 , ADR064-025-P2 , ADR064-035-P1 , ADR064-035-P2 , ADR064-040-P1 , ADR064-040-P2 , ADR064-050-P1 , ADR064-050-P2 , ADR064-070-P1 , ADR064-070-P2 , ADR064-100-P1 , ADR064-100-P2 , ADR090-004-P0 , ADR090-004-P1 , ADR090-004-P2 , ADR090-005-P0 , ADR090-005-P1 , ADR090-005-P2 , ADR090-007-P0 , ADR090-007-P1 , ADR090-007-P2 , ADR090-010-P0 , ADR090-010-P1 , ADR090-010-P2 , ADR090-014-P0 , ADR090-014-P1 , ADR090-014-P2 , ADR090-020-P0 , ADR090-020-P1 , ADR090-020-P2 , ADR090-025-P0 , ADR090-025-P1 , ADR090-025-P2 , ADR090-035-P0 , ADR090-035-P1 , ADR090-035-P2 , ADR090-040-P0 , ADR090-040-P1 , ADR090-040-P2 , ADR090-050-P0 , ADR090-050-P1 , ADR090-050-P2 , ADR090-070-P0 , ADR090-070-P1 , ADR090-070-P2 , ADR090-100-P0 , ADR090-100-P1 , ADR090-100-P2 , ADR090-140-P0 , ADR090-140-P1 , ADR090-140-P2 , ADR090-200-P0 , ADR090-200-P1 , ADR090-200-P2 , ADR110-004-P0 , ADR110-004-P1 , ADR110-004-P2 , ADR110-005-P0 , ADR110-005-P1 , ADR110-005-P2 , ADR110-007-P0 , ADR110-007-P1 , ADR110-007-P2 , ADR110-010-P0 , ADR110-010-P1 , ADR110-010-P2 , ADR110-014-P0 , ADR110-014-P1 , ADR110-014-P2 , ADR110-020-P0 , ADR110-020-P1 , ADR110-020-P2 , ADR110-025-P0 , ADR110-025-P1 , ADR110-025-P2 , ADR110-035-P0 , ADR110-035-P1 , ADR110-035-P2 , ADR110-040-P0 , ADR110-040-P1 , ADR110-040-P2 , ADR110-050-P0 , ADR110-050-P1 , ADR110-050-P2 , ADR110-070-P0 , ADR110-070-P1 , ADR110-070-P2 , ADR110-100-P0 , ADR110-100-P1 , ADR110-100-P2 , ADR110-140-P0 , ADR110-140-P1 , ADR110-140-P2 , ADR110-200-P0 , ADR110-200-P1 , ADR110-200-P2 , ADR140-004-P0 , ADR140-004-P1 , ADR140-004-P2 , ADR140-005-P0 , ADR140-005-P1 , ADR140-005-P2 , ADR140-007-P0 , ADR140-007-P1 , ADR140-007-P2 , ADR140-010-P0 , ADR140-010-P1 , ADR140-010-P2 , ADR140-014-P0 , ADR140-014-P1 , ADR140-014-P2 , ADR140-020-P0 , ADR140-020-P1 , ADR140-020-P2 , ADR140-025-P0 , ADR140-025-P1 , ADR140-025-P2 , ADR140-035-P0 , ADR140-035-P1 , ADR140-035-P2 , ADR140-040-P0 , ADR140-040-P1 , ADR140-040-P2 , ADR140-050-P0 , ADR140-050-P1 , ADR140-050-P2 , ADR140-070-P0 , ADR140-070-P1 , ADR140-070-P2 , ADR140-100-P0 , ADR140-100-P1 , ADR140-100-P2 , ADR140-140-P0 , ADR140-140-P1 , ADR140-140-P2 , ADR140-200-P0 , ADR140-200-P1 , ADR140-200-P2 , ADR200-004-P0 , ADR200-004-P1 , ADR200-004-P2 , ADR200-005-P0 , ADR200-005-P1 , ADR200-005-P2 , ADR200-007-P0 , ADR200-007-P1 , ADR200-007-P2 , ADR200-010-P0 , ADR200-010-P1 , ADR200-010-P2 , ADR200-014-P0 , ADR200-014-P1 , ADR200-014-P2 , ADR200-020-P0 , ADR200-020-P1 , ADR200-020-P2 , ADR200-025-P0 , ADR200-025-P1 , ADR200-025-P2 , ADR200-035-P0 , ADR200-035-P1 , ADR200-035-P2 , ADR200-040-P0 , ADR200-040-P1 , ADR200-040-P2 , ADR200-050-P0 , ADR200-050-P1 , ADR200-050-P2 , ADR200-070-P0 , ADR200-070-P1 , ADR200-070-P2 , ADR200-100-P0 , ADR200-100-P1 , ADR200-100-P2 , ADR200-140-P0 , ADR200-140-P1 , ADR200-140-P2 , ADR200-200-P0 , ADR200-200-P1 , ADR200-200-P2 , ADR255-004-P0 , ADR255-004-P1 , ADR255-004-P2 , ADR255-005-P0 , ADR255-005-P1 , ADR255-005-P2 , ADR255-007-P0 , ADR255-007-P1 , ADR255-007-P2 , ADR255-010-P0 , ADR255-010-P1 , ADR255-010-P2 , ADR255-014-P0 , ADR255-014-P1 , ADR255-014-P2 , ADR255-020-P0 , ADR255-020-P1 , ADR255-020-P2 , ADR255-025-P0 , ADR255-025-P1 , ADR255-025-P2 , ADR255-035-P0 , ADR255-035-P1 , ADR255-035-P2 , ADR255-040-P0 , ADR255-040-P1 , ADR255-040-P2 , ADR255-050-P0 , ADR255-050-P1 , ADR255-050-P2 , ADR255-070-P0 , ADR255-070-P1 , ADR255-070-P2 , ADR255-100-P0 , ADR255-100-P1 , ADR255-100-P2 , ADR255-140-P0 , ADR255-140-P1 , ADR255-140-P2 , ADR255-200-P0 , ADR255-200-P1 , ADR255-200-P2 ,

PARAMETRY

Model		Stupeň	Převod ¹	ADR 047	ADR 064	ADR 090	ADR 110	ADR 140	ADR 200	ADR 255
Nominální výstupní moment T_2N	Nm	1
			4	19	48	130	270	560	1,100	1,700
			5	22	60	160	330	650	1,200	2,000
			7	19	50	140	300	550	1,100	1,800
			10	14	40	100	230	450	900	1,500
			14	-	42	140	300	550	1,100	1,800
			20	-	40	100	230	450	900	1,500

		2
			20	19	-	-	-	-	-	-
			25	22	60	160	330	650	1,200	2,000
			35	19	50	140	300	550	1,100	1,800
			40	19	48	130	270	560	1,100	1,700
			50	22	60	160	330	650	1,200	2,000
			70	19	50	140	300	550	1,100	1,800
			100	14	40	100	230	450	900	1,500
			140	-	-	140	300	550	1,100	1,800
			200	-	-	100	230	450	900	1,500
Bezpečnostní Stop moment T_2NOT3	Nm	1,2	4~200	3 násobek T_2N
Nominální vstupní rychlost N_1N	ot/min	1,2	4~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
Max. vstupní rychlost N_1B	ot/min	1,2	4~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
Micro vůle P0	arcmin	1	4~20	-	-	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Micro vůle P0	arcmin	2	25~200	-	-	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Snížená vůle P1	arcmin	1	4~20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Snížená vůle P1	arcmin	2	25~200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standardní vůle P2	arcmin	1	4~20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standardní vůle P2	arcmin	2	25~200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Torzní tuhost	Nm/ arcmin	1,2	4~200	7	13	31	82	151	440	1,006
Max. klopný moment M_2K	Nm	1,2	4~200	55	75	190	300	1,300	2,930	5,500
Max. axiální zatížení F_2B2	N	1,2	4~200	990	1,050	2,850	2,990	10,590	16,660	29,430
Životnost	hodin	1,2	4~200	30,000 *
Účinnost	%	1	4~20	≥ 95 %
Účinnost	%	2	25~200	≥ 92 %
Hmotnost	kg	1	4~20	1.1	2.1	5.9	10.5	21.9	50.9	85.4
Hmotnost	kg	2	25~200	1.4	1.9	4.5	9.8	20.1	45.4	85.9
Provozní teplota	ºC	1,2	4~200	-10ºC ~+ 90ºC
Mazání		1,2	4~200	Syntetické mazivo (NYOGEL 792D)
Třída krytí		1,2	4~200	IP65
Montážní pozice		1,2	4~200	Všechny polohy
Hlučnost (n₁=3000 ot/min, bez zatížení)	dB(A)	1,2	4~200	≤ 61	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74

1. Převod( i=N vstup / N výstup )
2. Na střed výstupní hřídle při 100 ot/min
3. Maximální akcelerační moment T_2B = 60% ze T2_NOT
* S1 životnost 15.000 hodin

SETRVAČNOST

Model		Stupeň	Převod¹	ADR047	ADR064	ADR090	ADR110	ADR140	ADR200	ADR255
Hodnota setrvačnosti J₁	kg*cm²	1
			4~10	0.09	0.35	2.25	6.84	23.4	68.9	135.4
			14	-	0.07	1.87	6.25	21.8	65.6	119.8
			20	-	0.07	1.87	6.25	21.8	65.6	119.8

		2
			20	0.09	-	-	-	-	-	-
			25~100	0.09	0.09	0.35	2.25	6.84	23.4	68.9
			140~200	-	-	0.31	1.87	6.25	21.8	65.6

ROZMĚRY

ADR řada, 1-stupňová, převod i= 4 - 20

adr1

	ADR047	ADR064	ADR090	ADR110	ADR140	ADR200	ADR255
D1H7	12	20	31.5	40	50	80	100
D2	20	31.5	50	63	80	125	140
D3h7	28	40	63	80	100	160	180
D4h7	47	64	90	110	140	200	255
D5	67	79	109	135	168	233	280
D6	4 X M3 X 0.5P	7 X M5 X 0.8P	7 X M6 X 1P	11 X M6 X 1P	11 X M8 X 1.25P	11 X M10 X 1.5P	12 X M16 X 2P
D7	72	86	118	145	179	247	300
D8H7	3	5	6	6	8	10	12
D10	8 X 3.4	8 X 4.5	8 X 5.5	8 X 5.5	12 X 6.6	12 X 9	16 X 13.5
D12	46.2	63.2	89.2	109.2	139.2	199.2	254.2
L1	4	8	12	12	12	16	20
L2	6.5	8	13.5	13.5	17	22.5	30.5
L3	3	3	6	6	6	8	12
L4	19.5	19.5	30	29	38	50	66
L5	7	7	10	10	14.6	15	20
L6	4	4	7	8	10	12	18
L8	107.5	126	172.5	201	263.5	334.5	392
L9	4	6	7	7	7	10	10
L10	0.5	0.5	1	1	1	1	1
C1 ³	46	70	100	130	165	215	235
C2 ³	M4 X 0.7P	M5 X 0.8P	M6 X1P	M8 X 1.25P	M10 X 1.5P	M12 X 1.75P	M12 X 1.75P
C3 ³	≤11	≤14 / ≤16	≤19 / ≤24	≤32	≤38	≤48	≤55
C4 ³	30	34	40	50	60	85	116
C5 ³ _G6	30	50	80	110	130	180	200
C6 ³	3.5	8	4	5	6	6	6
C7 ³	48	60	90	115	142	190	220
C8 ³	19.5	16	17	19.5	22.5	29	63
C9 ³	104.25	116.5	159.5	199	245.5	316	398.5
C10 ³	13.25	13.5	10.75	13	15	20.75	53.5
C11 ³	74	81.5	107.5	134	164.5	213.5	268.5

3. C1~C10 jsou rozměry motoru
* ADR064M1 nabízí možnost C3 ≤16
* ADR090M1 nabízí možnost C3 ≤24

ADR řada, 2-stupňová, převod i= 25 - 200

adr2

	ADR047	ADR064	ADR090	ADR110	ADR140	ADR200	ADR255
D1_H7	12	20	31.5	40	50	80	100
D2	20	31.5	50	63	80	125	140
D3_h7	28	40	63	80	100	160	180
D4_h7	47	64	90	110	140	200	255
D5	67	79	109	135	168	233	280
D6	4 X M3 X 0.5P	7 X M5 X 0.8P	7 X M6 X 1P	11 X M6 X 1P	11 X M8 X 1.25P	11 X M10 X 1.5P	12 X M16 X 2P
D7	72	86	118	145	179	247	300
D8_H7	3	5	6	6	8	10	12
D10	8 X 3.4	8 X 4.5	8 X 5.5	8 X 5.5	12 X 6.6	12 X 9	16 X 13.5
D12	46.2	63.2	89.2	109.2	139.2	199.2	254.2
L1	4	8	12	12	12	16	20
L2	6.5	8	13.5	13.5	17	22.5	30.5
L3	3	3	6	6	6	8	12
L4	19.5	19.5	30	29	38	50	66
L5	7	7	10	10	14.6	15	20
L6	4	4	7	8	10	12	18
L8	122	132.5	163	217.5	269.5	333.5	403
L9	4	6	7	7	7	10	10
L10	0.5	0.5	1	1	1	1	1
C1 ³	46	46	70	100	130	165	200
C2 ³	M4 X 0.7P	M4 X 0.7P	M4 X 0.7P	M6 X 1P	M8 X 1.25P	M10 X 1.5P	M12 X 1.75P
C3 ³	≤11	≤11 / ≤12	≤14 / ≤15.875 / ≤16	≤ 19 / ≤ 24	≤32	≤38	≤48
C4 ³	30	30	30	40	50	60	85
C5 ³ _G6	30	30	50	80	110	130	180
C6 ³	3.5	3.5	8	4	5	6	6
C7 ³	48	48	60	90	115	142	190
C8 ³	19.5	19.5	19	17	19.5	22.5	29
C9 ³	103.25	108.25	128.25	166.5	209	269.5	340
C10 ³	13.25	13.25	13.5	10.75	13	15	20.75
C11 ³	74	74	81.5	107.5	134	164.5	213.5

4. C1~C10 jsou rozměry motoru
* ADR064M1 nabízí možnost C3 ≤12
* ADR090M1 nabízí možnost C3 ≤16
* ADR090M2 nabízí možnost =15,875
* ADR110M1 nabízí možnost C3 ≤24

Rozměry výstupní příruby ( ISO 9409 )

adadrads-afmetingen-flens

Rozměry	AD047	AD064	AD090	AD110	AD140	AD200	AD255
	ADR047	ADR064	ADR090	ADR110	ADR140	ADR200	ADR255
	ADS047	ADS064	ADS090	ADS110	ADS140	ADS200	ADS255
D1_H7	12	20	31.5	40	50	80	100
D2	20	31.5	50	63	80	125	140
D3_h7	28	40	63	80	100	160	180
D4_h7	47	64	90	110	140	200	255
D5	67	79	109	135	168	233	280
D6	M3 x 0.5P	M5 x 0.8P	M6 x 1P	M6 x 1P	M8 x 1.25P	M10 x 1.5P	M16 x 2P
D8_H7	3	5	6	6	8	10	12
D10	3.4	4.5	5.5	5.5	6.6	9	13.5

Konfigurátor 3D modelů podle typu motoru

Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.
