Planetová převodovka řady PSII

Planetová převodovka řady PSII

Ekonomická varianta

  • 5 rozdílných konstrukcí výstupní příruby (PEII, PGII, PAII, PS, PN)
  • 5 velikostí 40 mm až 160 mm
  • rozsah momentů 8 až 459 Nm
  • široký rozsah převodových poměrů až do 1000:1 (PGII)
  • vůle v ozubení až 6 arc. min
  • přímé ozubení
  • tuhé mazivo pro celou životnost
  • převodovky lze spojit s jakýmkoliv motorem během několika sekund

Planetové převodovky PII navazuji na ekonomickou řadu P. Již tak dobré vlastnosti této řady byly zdokonaleny a vznikla velmi kompaktní, lehká převodovka přenášející velké momenty při vysokých otáčkách. To vše za neuvěřitelně dobrou cenu. Zásadní změnou je také možnost volby vstupního průměru pro hřídel motoru.

  • Tělo z černé oceli, příruba z hliníku
  • Výstupní hřídel z oceli s perem
  • Výstupní moment:
    • T2N : 8 Nm - 459 Nm
  • Převodové poměry
    • 1-stupňová: 3 / 4 / 5 / 7 / 10
    • 2-stupňová: 12 / 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 6 ~ 8 arcmin
    • 2-stupňová: ≤ 8 ~ 10 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 97%
    • 2-stupňová: ≥ 94%
  • Jednoduchá montáž
  • Kompaktní provedení
  • Možnost provedení v úhlové variantě PSIIR
  • Velikosti: PSII A / PSII B / PSII C / PSII D / PSII E
  • Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu

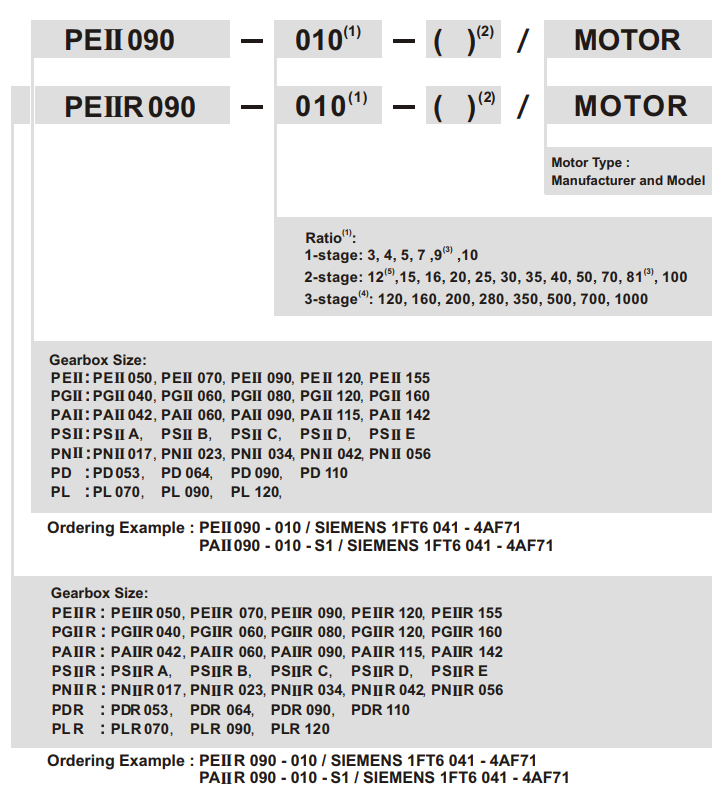

Příklad objednacího kódu:



PSIIA-003-S2 , PSIIA-004-S2 , PSIIA-005-S2 , PSIIA-007-S2 , PSIIA-009-S2 , PSIIA-010-S2 , PSIIA-015-S2 , PSIIA-016-S2 , PSIIA-020-S2 , PSIIA-025-S2 , PSIIA-030-S2 , PSIIA-035-S2 , PSIIA-040-S2 , PSIIA-050-S2 , PSIIA-070-S2 , PSIIA-081-S2 , PSIIA-100-S2 , PSIIB-003-S2 , PSIIB-004-S2 , PSIIB-005-S2 , PSIIB-007-S2 , PSIIB-009-S2 , PSIIB-010-S2 , PSIIB-015-S2 , PSIIB-016-S2 , PSIIB-020-S2 , PSIIB-025-S2 , PSIIB-030-S2 , PSIIB-035-S2 , PSIIB-040-S2 , PSIIB-050-S2 , PSIIB-070-S2 , PSIIB-081-S2 , PSIIB-100-S2 , PSIIC-003-S2 , PSIIC-004-S2 , PSIIC-005-S2 , PSIIC-007-S2 , PSIIC-009-S2 , PSIIC-010-S2 , PSIIC-015-S2 , PSIIC-016-S2 , PSIIC-020-S2 , PSIIC-025-S2 , PSIIC-030-S2 , PSIIC-035-S2 , PSIIC-040-S2 , PSIIC-050-S2 , PSIIC-070-S2 , PSIIC-081-S2 , PSIIC-100-S2 , PSIID-003-S2 , PSIID-004-S2 , PSIID-005-S2 , PSIID-007-S2 , PSIID-009-S2 , PSIID-010-S2 , PSIID-015-S2 , PSIID-016-S2 , PSIID-020-S2 , PSIID-025-S2 , PSIID-030-S2 , PSIID-035-S2 , PSIID-040-S2 , PSIID-050-S2 , PSIID-070-S2 , PSIID-100-S2 , PSIIE-003-S2 , PSIIE-004-S2 , PSIIE-005-S2 , PSIIE-007-S2 , PSIIE-009-S2 , PSIIE-010-S2 , PSIIE-015-S2 , PSIIE-016-S2 , PSIIE-020-S2 , PSIIE-025-S2 , PSIIE-030-S2 , PSIIE-035-S2 , PSIIE-040-S2 , PSIIE-050-S2 , PSIIE-070-S2 , PSIIE-081-S2 , PSIIE-100-S2 ,

PARAMETRY

PSII Stupeň Převod 1 Typ PSII A PSII B PSII C PSII D PSII E
Nominální výstupní moment 2N Nm 1 3 Vše 16 42 110 217 430
4 16 42 113 223 440
5 15 40 118 220 435
7 12 35 96 198 366
9 8 24 60 125 273
10 10 27 68 155 295
2 12 16 42 110 217 430
15 15 40 109 213 424
16 16 42 116 228 452
20 16 42 116 230 454
25 15 40 123 228 450
30 15 40 108 212 422
35 12 35 100 206 382
40 16 43 117 232 459
50 15 40 123 228 450
70 12 35 100 206 382
81 8 24 59 131 285
100 10 27 70 162 308
Bezpečnostní stop moment T2NOT Nm 1,2 3~100 Vše 3 násobek T2N
Max. akcelerační moment T2B Nm 1,2 3~100 Vše T2B = 60% ze T2NOT
Moment na prázdno (4) Nm 1 3~10 Vše 0,05 0,1 0,4 0,8 2,5
2 12~100 Vše 0,05 0,1 0,3 0,4 0,8
Vůle (2) arcmin 1 3~10 Vše ≤ 8 ≤ 7 ≤ 6 ≤ 6 ≤ 6
2 12~100 Vše ≤ 10 ≤ 9 ≤ 8 ≤ 8 ≤ 8
Torzní tuhost (4) Nm/arcmin 1,2 3~100 PAII 0,6 1,5 6 10,5 18
Nominální vstupní otáčky n1N ot/min 1,2 3~100 Vše 4.500 4.000 3.600 3.600 2.500
Max. vstupní otáčky n1B ot/min 1,2 3~100 Vše 8.000 6.000 6.000 4.800 3.600
Max. radiální zatížení F2rB (3) N 1,2 3~100 PSII 840 1.290 1.510 3.780 5.420
Max. axiální zatížení F2aB (3) N 1,2 3~100 PAII 420 645 755 1.890 2.710
Životnost (5) hodin 1,2 3~100 Vše 20.000
Provozní teplota °C 1,2 3~100 Vše 0° C ~ +90°C
Třída krytí 1,2 3~100 Vše IP65
Mazání 1,2 3~100 Vše Syntetické mazivo
Montážní pozice 1,2 3~100 Vše Všechny polohy
Hlučnost (4) dB (A) 1,2 3~100 Vše ≤ 60 ≤ 62 ≤ 64 ≤ 66 ≤ 68
Účinnost n % 1 3~10 Vše ≥ 97%
2 12~100 ≥ 94%

(1) Převod ( i = N vstup / N výstup )
(2) Vůle je měřena jako 2% nominální výstupního momentu T2N
(3) Na střed výstupní hřídele při 100 ot/min
(4) Tyto hodnoty jsou změřeny převodovkami s převodem 10 (1-stupňová) nebo převodem 100 (2-stupňová) při 3000 ot/min bez zatížení
(5) Při kontinuálním zatížení bude životnost menší než 10 000 hodin

Povolené radiální a axiální zatížení

PAII-Radiale-Axiale-last

a

Pokud radiální síla F2r není na střed výstupní hřídele X < ½ x L nebo X > ½ x L, povolené radiální a axiální zatížení lze vypočítat dle hodnoty Kb v grafu výše.

b

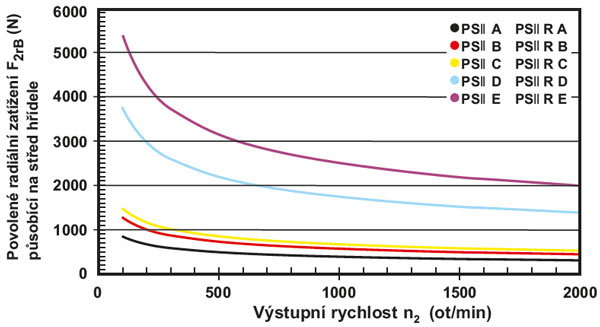

Povolené radiální zatížení F2r na střed výstupní hřídele X = ½ x L pro různé výstupní rychlosti.
Hodnoty jsou pro životnost 20 000 hodin.

(A) Ø Průměr vstupní hřídele
(B) Povolené hodnoty na výstupní hřídel při zatížení. Pro více informací nás kontaktujte
(C) Pro trvalý provoz (S1) je životnost snížena na 50%

SETRVAČNOST

Model PAII 042 PAII 060 PAII 090 PAII 155 PAII 142
Ø (A)  (C3) 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st.
8 kg*cm2 0,18 0,18 0,36 0,36 - - - - - -
11 0,20 0,20 0,39 0,39 - - - - - -
14 0,24 0,24 0,43 0,43 1,87 1,87 - - - -
19 - - 1,24 1,24 2,67 2,67 6,80 6,80 - 13,57
24 - - - - 2,97 2,97 7,10 7,10 13,87 13,87
28 - - - - 3,47 3,47 7,59 7,59 14,36 14,36
32 - - - - - - 10,56 10,56 17,33 17,33
35 - - - - - - 11,97 11,97 18,74 18,74
38 - - - - - - 13,95 13,95 20,79 20,79
42 - - - - - - - - 26,54 -

(A) ø = Průměr vstupní hřídele

PSIIA-003-S2 , PSIIA-004-S2 , PSIIA-005-S2 , PSIIA-007-S2 , PSIIA-009-S2 , PSIIA-010-S2 , PSIIA-015-S2 , PSIIA-016-S2 , PSIIA-020-S2 , PSIIA-025-S2 , PSIIA-030-S2 , PSIIA-035-S2 , PSIIA-040-S2 , PSIIA-050-S2 , PSIIA-070-S2 , PSIIA-081-S2 , PSIIA-100-S2 , PSIIB-003-S2 , PSIIB-004-S2 , PSIIB-005-S2 , PSIIB-007-S2 , PSIIB-009-S2 , PSIIB-010-S2 , PSIIB-015-S2 , PSIIB-016-S2 , PSIIB-020-S2 , PSIIB-025-S2 , PSIIB-030-S2 , PSIIB-035-S2 , PSIIB-040-S2 , PSIIB-050-S2 , PSIIB-070-S2 , PSIIB-081-S2 , PSIIB-100-S2 , PSIIC-003-S2 , PSIIC-004-S2 , PSIIC-005-S2 , PSIIC-007-S2 , PSIIC-009-S2 , PSIIC-010-S2 , PSIIC-015-S2 , PSIIC-016-S2 , PSIIC-020-S2 , PSIIC-025-S2 , PSIIC-030-S2 , PSIIC-035-S2 , PSIIC-040-S2 , PSIIC-050-S2 , PSIIC-070-S2 , PSIIC-081-S2 , PSIIC-100-S2 , PSIID-003-S2 , PSIID-004-S2 , PSIID-005-S2 , PSIID-007-S2 , PSIID-009-S2 , PSIID-010-S2 , PSIID-015-S2 , PSIID-016-S2 , PSIID-020-S2 , PSIID-025-S2 , PSIID-030-S2 , PSIID-035-S2 , PSIID-040-S2 , PSIID-050-S2 , PSIID-070-S2 , PSIID-100-S2 , PSIIE-003-S2 , PSIIE-004-S2 , PSIIE-005-S2 , PSIIE-007-S2 , PSIIE-009-S2 , PSIIE-010-S2 , PSIIE-015-S2 , PSIIE-016-S2 , PSIIE-020-S2 , PSIIE-025-S2 , PSIIE-030-S2 , PSIIE-035-S2 , PSIIE-040-S2 , PSIIE-050-S2 , PSIIE-070-S2 , PSIIE-081-S2 , PSIIE-100-S2 ,

ROZMĚRY

PSII řada:

afmeting-psii

 Rozměry PSII A PSII B PSII C PSII D PSII E
1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st.
D1 47 60 90 115 135
D2 M4X79 M5X10 M6X12 M8X18,5 M10X18
D3 h6 10 12 19 24 32
D4 h7 38 50 70 90 110
D5 17 22 30 40 55
D51 - - 25 - -
D6 M3X0,5P M4X0,7P M6X1P M8X1,25P M12X1,75P
D8 44 60 86 114 140
L1 44 60 86 114 140
L2 25 32 50 61 75
L3 6,5 8,5 12,5 16 14,5
L4 2,5 3,5 7,5 5 5,5
L41 - - 3,5 - -
L5 10 16 25 32 50
L6 3 2 1 3 2
L9 2,6 4,5 5 7,2 10
L10 9 10 16,5 19 28
B1 h9 3 4 6 8 10
H1 11,2 13,5 21,5 27 35

(1) Rozměry vstupní příruby jsou dle použitého motoru. Pro více informací nás kontaktujte.
