Planetová převodovka řady AH

Planetová převodovka řady AH

Velký výkon s vysokou přesností

  • výstupní příruba pro pastorek dle ISO 9409
  • 9 velikostí: 64 mm až 450 mm
  • výstupní moment až 12 405 Nm vůle v ozubení až 1 arc.mi se zvýšenou odolností
  • vysoká účinnost až 97%, tichý a přesný chod
  • tuhé mazivo pro celou životnost
  • převodovky lze spojit s jakýmkoliv motorem během několika sekund
  • certifikace ATEX

Řada planetových převodovek Apex AH s výstupní přírubou vyniká vysokým radiálním, axiálním zatížením při maximální přesnosti i zatížení. Převodovky AH využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti. Díky speciálním výrobním technologiím nedochází k opotřebení ozubení planetového soukolí oproti standardním planetovým převodovkám na trhu, čímž je zachována přesnost převodovky po delší dobu. Jsou rovněž vhodné pro velmi dynamické aplikace.

Řada planetových převodovek Apex AH využívá technologii zesílených ložisek. Výstupem je ISO příruba.

  • Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
  • Tělo z uhlíkové oceli, příruba pro motor ze slitin hliníku
  • Výstupní příruba pro pastorek ISO dle 9409
  • Výstupní moment:
    • T2N :  24 Nm - 12 405 Nm
  • Převodové poměry
    • 1-stupňová: 4 / 5 / 7 / 10
    • 2-stupňová: 16 / 20 / 21 / 25 / 28 / 31 / 35 / 40 / 46 / 50 / 61 / 70 / 91 / 100
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 2 arcmin / ≤ 1 arcmin / -
    • 2-stupňová: ≤ 2 arcmin / ≤ 1 arcmin / ≤ 1 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 97%
    • 2-stupňová: ≥ 94%
  • Jednoduchá montáž
  • Nízká hlučnost
  • Kompaktní provedení
  • Možnost převodu až i=200 v úhlové variantě (AHK)
  • Velikosti: AH 064 / AH 090 / AH 110 / AH 140 / AH 200 / AH 255 / AH 285 / AH 355 / AH 450
  • Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu .

AH064-004 , AH064-005 , AH064-007 , AH064-010 , AH064-016 , AH064-020 , AH064-021 , AH064-025 , AH064-028 , AH064-031 , AH064-035 , AH064-040 , AH064-046 , AH064-050 , AH064-061 , AH064-070 , AH064-091 , AH064-100 , AH090-004 , AH090-005 , AH090-007 , AH090-010 , AH090-016 , AH090-020 , AH090-021 , AH090-025 , AH090-028 , AH090-031 , AH090-035 , AH090-040 , AH090-046 , AH090-050 , AH090-061 , AH090-070 , AH090-091 , AH090-100 , AH110-004 , AH110-005 , AH110-007 , AH110-010 , AH110-016 , AH110-020 , AH110-021 , AH110-025 , AH110-028 , AH110-031 , AH110-035 , AH110-040 , AH110-046 , AH110-050 , AH110-061 , AH110-070 , AH110-091 , AH110-100 , AH140-004 , AH140-005 , AH140-007 , AH140-010 , AH140-016 , AH140-020 , AH140-021 , AH140-025 , AH140-028 , AH140-031 , AH140-035 , AH140-040 , AH140-046 , AH140-050 , AH140-061 , AH140-070 , AH140-091 , AH140-100 , AH200-004 , AH200-005 , AH200-007 , AH200-010 , AH200-016 , AH200-020 , AH200-021 , AH200-025 , AH200-028 , AH200-031 , AH200-035 , AH200-040 , AH200-046 , AH200-050 , AH200-061 , AH200-070 , AH200-091 , AH200-100 , AH255-005 , AH255-007 , AH255-010 , AH255-020 , AH255-021 , AH255-025 , AH255-031 , AH255-035 , AH255-046 , AH255-050 , AH255-061 , AH255-070 , AH255-091 , AH255-100 , AH285-005 , AH285-007 , AH285-010 , AH285-020 , AH285-021 , AH285-025 , AH285-031 , AH285-035 , AH285-046 , AH285-050 , AH285-061 , AH285-070 , AH285-091 , AH285-100 , AH355-021 , AH355-031 , AH355-046 , AH355-061 , AH355-091 , AH450-021 , AH450-031 , AH450-046 , AH450-061 , AH450-091 ,

PARAMETRY

Model Stupeň Převod 1 AH 064 AH 090 AH 110 AH 140 AH 200 AH 255 AH 285 AH 355 AH 450
Nominální výstupní moment T2N Nm 1 4 100 205 380 765 1 415 - - - -
5 85 185 325 660 1 225 1 905 3 505 6 250 11 520
7 60 135 260 515 980 1 530 2 630 5 045 9 875
10 24 55 160 315 700 1 070 1 810 3 345 7 160
2  16 100 205 400 805 1 485 - - - -
 20 100 205 400 810 1 495 1 990 3 660 - -
21 90 195 345 700 1 295 2 005 3 685 6 525 12 405
25 90 195 345 700 1 295 2 005 3 685 - -
28 60 205 405 820 1 510 - - - -
31 60 135 280 560 1 050 1 620 2 590 5 280 10 510
35 75 195 350 705 1 310 2 030 3 725 - -
40 40 96 220 615 1 260 - - - -
46 24 55 160 335 660 1 005 1 700 3 400 7 125
50 50 120 275 715 1 325 2 050 3 765 - -
61 60 135 300 585 1 095 1 670 2 675 5 445 10 795
70 60 135 300 585 1 095 1 670 2 675 - -
91 24 55 160 345 660 1 005 1 700 3 400 7 000
100 24 55 160 345 660 1 005 1 700 - -
Bezpečnostní Stop moment T2NOT3 Nm 1, 2 4~100 3 násobek T2N
Maximální akcelerační moment Nm 1, 2 4~100 1,5 násobek T2N
Moment na prázdno Nm 1 4~10 0,45 0,7 1,4 3,5 7 11 14 25 40
2 16~100 0,2 0,3 0,6 1,3 2,2 3,5 4,5 13 21
Vůle arcmin 1 4~10 ≤ 2 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 16~100 ≤ 3 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
Torzní tuhost Nm/arcmin 1, 2 4~100 8 22 60 115 395 650 1 050 2 850 5 700
Nominální vstupní rychlost rpm 1 4~10 5 000 3 600 3 600 3 000 2 700 2 400 2 100 1 500 1 000
2 16~100 5 000 4 600 4 600 4 000 3 700 3 400 3 100 2 500 2 000
Maximální vstupní rychlost rpm 1 4~10 7 000 6 000 6 000 5 000 4 500 4 000 3 500 3 000 2 500
2 16~100 7 000 7 000 7 000 6 000 5 500 5 000 4 500 4 000 3 500
Max. axiální zatížení F2a N 1, 2 4~100 1 690 2 220 4 070 8 530 17 000 26 900 39 200 101 500 143 700
Max ohýbací moment M2k Nm 1, 2 4~100 120 280 480 1 310 3 530 5 920 9 230 29 100 63 300
Provozní teplota ºC 1, 2 4~100 -10°C - 90°C
Mazání 1, 2 4~100 Syntetické mazivo
Třída ochrany 1, 2 4~100 IP67
Montážní pozice 1, 2 4~100  Všechny polohy
Hlučnost (n1=3000 ot/min, bez zatížení) dB(A) 1 4~10  ≤ 58 ≤ 59 ≤ 64 ≤ 65 ≤ 66 ≤ 66 ≤ 66 ≤ 68 ≤ 70
2 16~100 ≤ 58 ≤ 59 ≤ 60 ≤ 63 ≤ 66 ≤ 66 ≤ 66 ≤ 68 ≤ 70
Účinnost % 1 4~10 ≥ 97 %
2 16~100 ≥ 94 %
1. Převod ( i=N vstup / N výstup )
2. Na střed výstupní hřídele při 100 ot/min
3. Maximální akcelerační moment T2B = 60% ze T2NOT
*  S1 životnost 15,000 hodin

SETRVAČNOST

Model AH 064 AH 090 AH 110 AH 140 AH 200 AH 255 AH 285 AH 355 AH 450
Průměr vstupní hřídele  1-st. 2-st.  1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 2-st. 2-st.
8 kg.cm2  - 0,1 - - - - - - - - - - - - - -
11  0,17 0,16 - 0,17 - - - - - - - - - - - -
14 0,21 0,2 0,53 0,21 - 0,53 - - - - - - - - - -
19 0,63 - 0,68 0,63 1,83 0,68 - 1,83 - - - - - - - -
24 - - 4,52 - 5,04 4,52 5,63 5,04 - 5,63 - - -  - -
28 - - - - 6,33 - 7,18 6,33 - 7,18 - - - - -
32 - - - - 8,73 - 10,1 8,73 12,63 10,1 - 12,63 - - -
35 - - - - 14,04 - 15,54 14,04 17,75 15,54 17,35 17,75 28,18 20,8 -
38 - - - - 19,05 - 21,32 19,05 23,26 21,32 23,61 23,26 28,18 27,05 23,6  -
42 - - - - - - 23,2 - 25,4 23,2 25,5 25,4 30,52 28,95 25,37 30,37
48 - - - - - - 56,07 - 61,02 56,07 61,22 61,02 66,85 64,66 89,35 96,45
55 - - - - - - - - 88,51 - 88,86 - 94,91  - 102 109,06
60 - - - - - - - - - - - - 117,73 - - 117,75

AH064-004 , AH064-005 , AH064-007 , AH064-010 , AH064-016 , AH064-020 , AH064-021 , AH064-025 , AH064-028 , AH064-031 , AH064-035 , AH064-040 , AH064-046 , AH064-050 , AH064-061 , AH064-070 , AH064-091 , AH064-100 , AH090-004 , AH090-005 , AH090-007 , AH090-010 , AH090-016 , AH090-020 , AH090-021 , AH090-025 , AH090-028 , AH090-031 , AH090-035 , AH090-040 , AH090-046 , AH090-050 , AH090-061 , AH090-070 , AH090-091 , AH090-100 , AH110-004 , AH110-005 , AH110-007 , AH110-010 , AH110-016 , AH110-020 , AH110-021 , AH110-025 , AH110-028 , AH110-031 , AH110-035 , AH110-040 , AH110-046 , AH110-050 , AH110-061 , AH110-070 , AH110-091 , AH110-100 , AH140-004 , AH140-005 , AH140-007 , AH140-010 , AH140-016 , AH140-020 , AH140-021 , AH140-025 , AH140-028 , AH140-031 , AH140-035 , AH140-040 , AH140-046 , AH140-050 , AH140-061 , AH140-070 , AH140-091 , AH140-100 , AH200-004 , AH200-005 , AH200-007 , AH200-010 , AH200-016 , AH200-020 , AH200-021 , AH200-025 , AH200-028 , AH200-031 , AH200-035 , AH200-040 , AH200-046 , AH200-050 , AH200-061 , AH200-070 , AH200-091 , AH200-100 , AH255-005 , AH255-007 , AH255-010 , AH255-020 , AH255-021 , AH255-025 , AH255-031 , AH255-035 , AH255-046 , AH255-050 , AH255-061 , AH255-070 , AH255-091 , AH255-100 , AH285-005 , AH285-007 , AH285-010 , AH285-020 , AH285-021 , AH285-025 , AH285-031 , AH285-035 , AH285-046 , AH285-050 , AH285-061 , AH285-070 , AH285-091 , AH285-100 , AH355-021 , AH355-031 , AH355-046 , AH355-061 , AH355-091 , AH450-021 , AH450-031 , AH450-046 , AH450-061 , AH450-091 ,

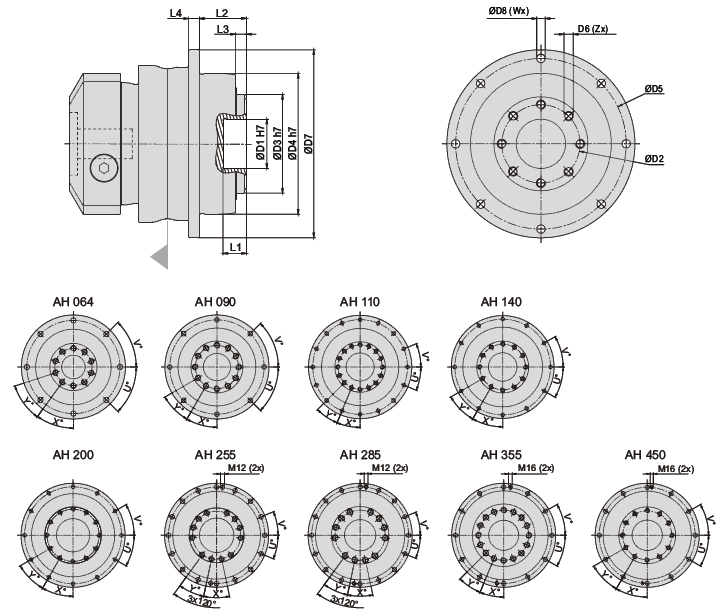

ROZMĚRY

rozmery_ah

Rozměry AH 064 AH 090 AH 110 AH 140 AH 200 AH 255 AH 285 AH 355 AH 450
D1     H7 20 31,5 40 50 80 100 100 120 155
D2     h7 31,5 50 63 80 125 140 160 200 250
D3     h7 40 63 80 100 160 180 200 250 315
D4 64 90 110 140 200 255 285 355 450
D5 79 109 135 168 233 280 310 385 490
D6 x rozteč x hloubka M5x0,8Px8 M6x1Px10 M6x1Px11 M8x1,25Px15 M10x1,5Px20 M16x2Px25 M20x2,5x31 M24x3Px32 M30x3,5Px40
D7 88 120 147 180 249,5 302 332 415 530
D8 4,5 5,5 5,5 6,6 9 13,5 13,5 17,5 22
L1 8 15 15 15 16 16 16 35 24
L2 19,5 30 29 38 50 66 75 80 85
L3 4 7 7 7,5 8,5 13,5 16,5 20 20
L4 5 7 8 10 12 18 20 45 60
X ve stupních 36 30 22,5 30 30 24 24 22,5 30
Y ve stupních 36 30 22,5 30 30 24 24 22,5 30
Z 10 12 16 12 12 12 12 16 12
U ve stupních 45 45 22,5 30 30 22,5 22,5 30 30
V ve stupních 45 45 22,5 30 30 22,5 22,5 30 30
W 8 8 16 12 12 16 16 12 12

AH064-004 , AH064-005 , AH064-007 , AH064-010 , AH064-016 , AH064-020 , AH064-021 , AH064-025 , AH064-028 , AH064-031 , AH064-035 , AH064-040 , AH064-046 , AH064-050 , AH064-061 , AH064-070 , AH064-091 , AH064-100 , AH090-004 , AH090-005 , AH090-007 , AH090-010 , AH090-016 , AH090-020 , AH090-021 , AH090-025 , AH090-028 , AH090-031 , AH090-035 , AH090-040 , AH090-046 , AH090-050 , AH090-061 , AH090-070 , AH090-091 , AH090-100 , AH110-004 , AH110-005 , AH110-007 , AH110-010 , AH110-016 , AH110-020 , AH110-021 , AH110-025 , AH110-028 , AH110-031 , AH110-035 , AH110-040 , AH110-046 , AH110-050 , AH110-061 , AH110-070 , AH110-091 , AH110-100 , AH140-004 , AH140-005 , AH140-007 , AH140-010 , AH140-016 , AH140-020 , AH140-021 , AH140-025 , AH140-028 , AH140-031 , AH140-035 , AH140-040 , AH140-046 , AH140-050 , AH140-061 , AH140-070 , AH140-091 , AH140-100 , AH200-004 , AH200-005 , AH200-007 , AH200-010 , AH200-016 , AH200-020 , AH200-021 , AH200-025 , AH200-028 , AH200-031 , AH200-035 , AH200-040 , AH200-046 , AH200-050 , AH200-061 , AH200-070 , AH200-091 , AH200-100 , AH255-005 , AH255-007 , AH255-010 , AH255-020 , AH255-021 , AH255-025 , AH255-031 , AH255-035 , AH255-046 , AH255-050 , AH255-061 , AH255-070 , AH255-091 , AH255-100 , AH285-005 , AH285-007 , AH285-010 , AH285-020 , AH285-021 , AH285-025 , AH285-031 , AH285-035 , AH285-046 , AH285-050 , AH285-061 , AH285-070 , AH285-091 , AH285-100 , AH355-021 , AH355-031 , AH355-046 , AH355-061 , AH355-091 , AH450-021 , AH450-031 , AH450-046 , AH450-061 , AH450-091 ,

Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.
