Planetová převodovka řady PNII

Planetová převodovka řady PNII

Ekonomická varianta

  • 5 rozdílných konstrukcí výstupní příruby (PEII, PGII, PAII, PS, PN)
  • 5 velikostí 17 mm až 56 mm
  • rozsah momentů 10 až 454 Nm
  • široký rozsah převodových poměrů až do 100:1 (PNII)
  • vůle v ozubení až 6 arc. min
  • přímé ozubení
  • tuhé mazivo pro celou životnost
  • převodovky lze spojit s jakýmkoliv motorem během několika sekund

Přímé planetové převodovky PNII navazuji na ekonomickou řadu P. Již tak dobré vlastnosti této řady byly zdokonaleny a vznikla velmi kompaktní, lehká převodovka přenášející velké momenty při vysokých otáčkách. To vše za neuvěřitelně dobrou cenu. Zásadní změnou je také možnost volby vstupního průměru pro hřídel motoru. Úhlovou variantou je řada PNIIR.

  • Tělo z černé oceli, příruba z hliníku
  • Výstupní hřídel z oceli s perem
  • Výstupní moment:
    • T2N : 10 Nm - 454 Nm
  • Převodové poměry
    • 1-stupňová: 3 / 4 / 5 / 7 / 10
    • 2-stupňová: 12 / 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 6 ~ 8 arcmin
    • 2-stupňová: ≤ 8 ~ 10 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 97%
    • 2-stupňová: ≥ 94%
  • Jednoduchá montáž
  • Kompaktní provedení
  • Velikost: 17 - 56 mm
  • Možnost provedení v úhlové variantě PNIIR
  • Velikosti: PNII 017 / PNII 023 / PNII 034 / PNII 042 / PNII 056
  • Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu .

Příklad objednacího kódu:





PARAMETRY

PNII Stupeň Převod 1 Typ PNII 017 PNII 023 PNII 034 PNII 042 PNII 056
Nominální výstupní moment T2N Nm 1 3 Vše 16 42 110 217 430
4 16 42 113 223 440
5 15 40 118 220 435
7 12 35 96 198 366
10 10 27 68 155 295
2 12 16 42 110 217 430
15 15 40 109 213 424
16 16 42 116 228 452
20 16 42 116 230 454
25 15 40 123 228 450
30 15 40 108 212 422
35 12 35 100 206 382
40 16 43 117 232 459
50 15 40 123 228 450
70 12 35 100 206 382
100 10 27 70 162 308
Bezpečnostní stop moment T2NOT Nm 1,2 3~100 Vše 3 násobek T2N
Max. akcelerační moment T2B Nm 1,2 3~100 Vše T2B = 60% ze T2NOT
Moment na prázdno (4) Nm 1 3~10 Vše 0,05 0,10 0,40 0,80 2,50
2 12~100 Vše 0,05 0,10 0,30 0,40 0,80
Vůle (2) arcmin 1 3~10 Vše ≤ 8 ≤ 7 ≤ 6 ≤ 6 ≤ 6
2 12~100 Vše ≤ 10 ≤ 9 ≤ 8 ≤ 8 ≤ 8
Torzní tuhost (4) Nm/arcmin 1,2 3~100 Vše 0,90 1,50 6 12 14
Nominální vstupní rychlost n1N ot/min 1,2 3~100 Vše 4,500 4,000 3,600 3,600 2,500
Max. vstupní rychlost n1B ot/min 1,2 3~100 Vše 8,000 6,000 6,000 4,800 3,600
Max. radiální zatížení F2rB (3) N 1,2 3~100 Vše 480 1,100 1,580 3,500 5,420
Max. axiální zatížení F2aB (3) N 1,2 3~100 Vše 240 550 790 1,750 2,710
Životnost (5) hodin 1,2 3~100 Vše 20.000
Provozní teplota °C 1,2 3~100 Vše 0° C ~ +90°C
Třída krytí 1,2 3~100 Vše IP65
Mazání 1,2 3~100 Vše Syntetické mazivo
Montážní pozice 1,2 3~100 Vše Všechny polohy
Hlučnost (4) dB (A) 1,2 3~100 Vše ≤ 60 ≤ 62 ≤ 64 ≤ 66 ≤ 68
Účinnost n % 1 3~10 Vše ≥ 97%
2 12~100 ≥ 94%
(1) Převod ( i = N vstup / N výstup )
(2) Vůle je měřena jako 2% nominální výstupního momentu T2N
(3) Na střed výstupní hřídele při 100 ot/min
(4) Tyto hodnoty jsou změřeny převodovkami s převodem 10 (1-stupňová) nebo převodem 100 (2-stupňová) při 3000 ot/min bez zatížení
(5) Při kontinuálním zatížení bude životnost menší než 10 000 hodin

Povolené radiální a axiální zatížení



Pokud radiální síla F2r není na střed výstupní hřídele X < ½ x L nebo X > ½ x L, povolené radiální a axiální zatížení lze vypočítat dle hodnoty Kb v grafu výše.

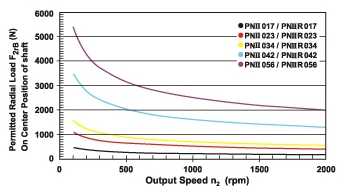

Povolené radiální zatížení F2r na střed výstupní hřídele X = ½ x L pro různé výstupní rychlosti.
Hodnoty jsou pro životnost 20 000 hodin.

(A) Ø Průměr vstupní hřídele
(B) Povolené hodnoty na výstupní hřídel při zatížení. Pro více informací nás kontaktujte
(C) Pro trvalý provoz (S1) je životnost snížena na 50%

SETRVAČNOST

Model PNII 017 PNII 023 PNII 034 PNII 042 PNII 056
Ø (A)  (C3) 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st.
8 kg*cm2 0,10 0,10 0,12 0,10 - - - - - -
11 0,16 0,16 0,19 0,16 - - - - - -
14 0,20 0,20 0,22 0,20 0,36 0,24 - - - -
19 - - 1,53 1,51 1,70 1,58 2,20 1,73 - 2,18
24 - - - - 2,24 2,12 2,74 2,27 4,52 2,73
28 - - - - 2,68 2,55 3,17 2,70 4,94 3,15
32 - - - - - - 7,77 7,30 9,70 7,91
35 - - - - - - 10,80 10,30 12,80 11,00
38 - - - - - - 14,00 13,50 16,00 14,20
42 - - - - - - - - 24,50 -

(A) ø = Průměr vstupní hřídele

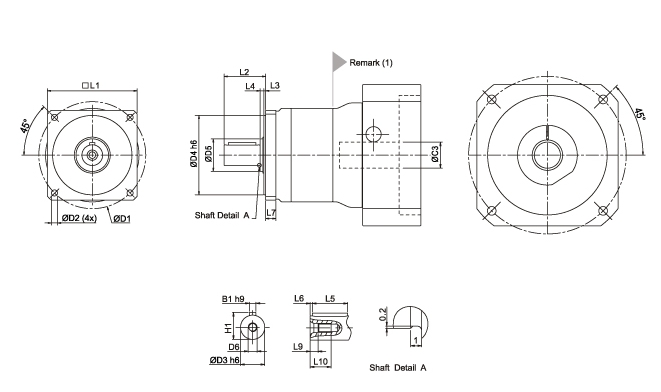

 Rozměry PNII 017 PNII 023 PNII 034 PNII 042 PNII 056
1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st.
D1 43,815 66,675  98,425  125,73  177,8
D2 3,4 5,2 5,6 7,2 10,5
D3 (h6) 12,7 12,7 19,05 25,4 38,1
D4 (h6) 22 38,1 73,025 55,55 114,3
D5 17 17 30 35 55
D6 M4x0,7P M4x0,7P M6x1P M10x1,5P M16x2P
L1 41,91 57,15 82,55  106,68 146,05
L2 31,75 31,75 38,1 50,8 63,5
L3 1,6 1,6 1,6 1,6 3,2
L4 1 1 3,5 1,5 5,5
L5 19,05 19,05 25,4 31,75 38,1
L6 3,788 3,88 3,807 5,175 8,563
L7 6,35 9,525 9,525 12,7 19,05
L9 4,5 4,5 5 7,5 12
L10 10 10 16,5 22 36
B1 (h9) 3,175 3,175 4,763 6,35 9,525
H1 14,125 14,125 21,163 28,2 42,275





























(1) Rozměry vstupní příruby jsou dle použitého motoru. Pro více informací nás kontaktujte.

Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.
