D série – vnitřní drážkování DIN5480

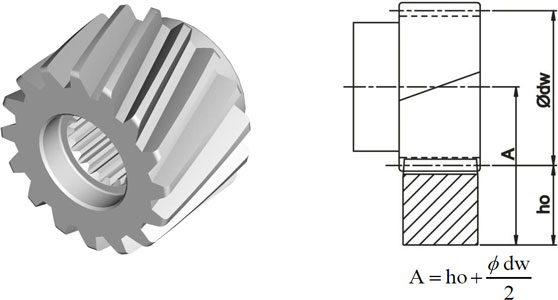

Pastorek se šikmým ozubením

Vnitřní drážkování dle DIN 5480 (kvalita 7)
Přesná souosost
Šikmé ozubení – levé
Modul 1,5 až 5
Kvalita ozubení 5
Materiál: Ocel 16MnCr5
Kalené a broušené ozubení
Posuvná síla až 54 271 N
Maximální moment až 3 455 Nm
Nízká hlučnost

Pastorek s vnitřním drážkováním umožní rychlé a pevné připojení k převodovkám s drážkovanou hřídelí. Díky vnitřnímu drážkování lze přenášet vysoké krouticí momenty, spojení s hřídelí má přesnou souosost a snadné nastavení výstupní polohy pastorku. Pastorek je upnut ke hřídeli pomocí jednoho šroubu.

Modul: 1,5 / 2 / 3 / 4 / 5
Kvalita ozubení: Q5
Ocel: 16MnCr5
Šikmé ozubení – levé
Tolerance šířky zubu: e24 (DIN3967)
Kalené a broušené ozubení
Tvrdost 60 HRC.
Vnitřní drážkování dle DIN 5480
Kvalita vnitřního drážkování DIN 7
posuvná síla: 54 271 N
moment: 3 455 Nm
Přesná souosost

KALENÍ PASTORKŮ

Materiál: Ocel 16MnCr5
Tepelná úprava: Cementování
Ozubení: Broušené

Indukční kalení
Povrchová tvrdost*	640 - 720 HV
Tvrdost pod efektivní vrstvou prokalení L	515 - 580 HV

*Povrchová tvrdost je měřena v roztečné kružnici.

Modul	L (mm)
1,5	0,3
1,591 (Pitch 5)	0,3
2	0,3
2,5	0,38
3	0,45
3,183 (Pitch 10)	0,48
4	0,6
4,244 (Pitch 13,33)	0,64
5	0,75
6	0,9
8	1,2
10	1,5

D02L15N16 , D02L16N16 , D02L18N16 , D1JL38N22 , D02L18N22 , D02L20N22 , D02L22N22 , D02L25N22 , D02L23N32 , D02L25N32 , D02L27N32 , D03L20N40 , D03L22N40 , D03L24N40 , D04L20N55 , D04L25N70 , D05L24N80

MAXIMÁLNÍ PŘÍPUSTNÝ MOMENT A POSUVNÁ SÍLA

PASTOREK			HŘEBEN
			Kvalita	Q4	Q5H	Q5		Q6	Q7	Q8	Q9	Q10
			Materiál	Ocel 45C	Ocel 16MnCr5		Ocel 45C	Ocel 45C	Ocel 45C	Ocel 45C	Nerezová ocel	Ocel 45C
			Tepelná úprava	Indukční kalení	Cementování	Cementace s následným indukčním kalením	Indukční kalení	Indukční kalení	Indukční kalení	Normalizační žíhání	Solution	Indukční kalení
Modul	_z(1)	_dw(5)	Maximální posuvná síla a kroutící moment
1,5	38	60,48	F_2T⁽⁸⁾ (N)					5 622		1 984		1 653
1,5	38	60,48	F_2B⁽⁹⁾ (Nm)					170		60		50
2	15	34,2	F_2T⁽⁸⁾ (N)		8 482	8 482		8 168	8 168	1 571		3 456
	15	34,2	F_2B⁽⁹⁾ (Nm)		135	135		130	130	25		55
	16	36,4	F_2T⁽⁸⁾ (N)		9 130	9 130		8 541	8 247	1 767		4 418
	16	36,4	F_2B⁽⁹⁾ (Nm)		155	155		145	140	30		75
	18	40,2	F_2T⁽⁸⁾ (N)		10 472	10 472		8 901	8 639	2 094		4 974
	18	40,2	F_2B⁽⁹⁾ (Nm)		200	200		170	165	40		95
	20	44,4	F_2T⁽⁸⁾ (N)		9 896	9 896		8 247	8 011	1 649		4 006
	20	44,4	F_2B⁽⁹⁾ (Nm)		210	210		175	170	35		85
	22	48,6	F_2T⁽⁸⁾ (N)		9 853	9 853		8 354	8 140	1 714		4 070
	22	48,6	F_2B⁽⁹⁾ (Nm)		230	230		195	190	40		95
	23	50,8	F_2T⁽⁸⁾ (N)		10 039	10 039		8 195	7 991	1 843		3 893
	23	50,8	F_2B⁽⁹⁾ (Nm)		245	245		200	195	45		95
	25	53,052	F_2T⁽⁸⁾ (N)		10 744	10 744		8 859	8 671	2 262		4 524
	25	53,052	F_2B⁽⁹⁾ (Nm)		285	285		235	230	60		120
	25	55	F_2T⁽⁸⁾ (N)		9 990	9 990		8 294	8 105	2 073		3 958
	25	55	F_2B⁽⁹⁾ (Nm)		265	265		220	215	55		105
	27	58,8	F_2T⁽⁸⁾ (N)		10 297	10 297		8 552	8 203	2 269		3 840
	27	58,8	F_2B⁽⁹⁾ (Nm)		295	295		245	235	65		110
3	20	66,4	F_2T⁽⁸⁾ (N)		18 378	18 378		15 551	15 237	3 142		10 681
	20	66,4	F_2B⁽⁹⁾ (Nm)		585	585		495	485	100		340
	22	72,8	F_2T⁽⁸⁾ (N)		18 564	18 564		15 708	15 280	3 998		10 567
	22	72,8	F_2B⁽⁹⁾ (Nm)		650	650		550	535	140		370
	24	79,2	F_2T⁽⁸⁾ (N)		18 588	18 588		15 708	15 446	4 974		10 603
	24	79,2	F_2B⁽⁹⁾ (Nm)		710	710		600	590	190		405
4	20	88,08	F_2T⁽⁸⁾ (N)		33 340		28 628	28 628	28 156	7 304		20 381
	20	88,08	F_2B⁽⁹⁾ (Nm)		1 415		1 215	1 215	1 195	310		865
	25	108,82	F_2T⁽⁸⁾ (N)		34 118		29 311	29 217	28 746	12 064		20 546
	25	108,82	F_2B⁽⁹⁾ (Nm)		1 810		1 555	1 550	1 525	640		1 090
5	24	130,8	F_2T⁽⁸⁾ (N)	46 731	54 271		46 731	46 653	46 103	20 656		36 521
5	24	130,8	F_2B⁽⁹⁾ (Nm)	2 975	3 455		2 975	2 970	2 935	1 315		2 325

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment

Maximální přípustný kroutící moment pastorku s vnitřním drážkováním je udáván pro rychlost 1,5 m/s a při:
- dodržení řádného mazání (automatický mazací systém nebo každodenní manuální mazání)
- bezpečnosti proti únavovému zlomu S_F ≥ 1,4
- koeficientu bezpečnosti v dotyku S_H ≥ 1
- koeficientu bezpečnosti aplikace S_B = 1
- dodržení životnosti 20 000 hodin.
Při vyšších rychlostech je max. přípustný kroutící moment nižší. Je nutné zvýšení koeficientu bezpečnosti aplikace. Vůle převodu je závislá na osových vzdálenostech.

Navigace:
Kvalita 5

KVALITA 5 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e24
Šikmé ozubení - levé
Kaleno a ozubení broušené

N16 x 0,8 x 30 x 18 x 7H - vhodné pro typ převodovek: AF060 / AB060 / KF060
N22 x 1,25 x 30 x 16 x 7H - vhodné pro typ převodovek: AF075 / AB090 / KF075
N32 x 1,25 x 30 x 24 x 7H - vhodné pro typ převodovek: AF100 / AB115 / KF100
N40 x 2 x 30 x 18 x 7H - vhodné pro typ převodovek: AF140 / AB142 / KF140
N55 x 2 x 30 x 26 x 7H - vhodné pro typ převodovek: AF180 / AB180 / KF180
N70 x 2 x 30 x 34 x 7H - vhodné pro typ převodovek: AF220 / AB220 / KF210
N80 x 2 x 30 x 38 x 7H - vhodné pro typ převodovek: KF240

DIN 5480	Modul	_z(1)	_x(2)	_da(3)	_d(4)	_dw(5)	B1	L1	d1	d2	L2	L3	_L(6)	M	Označení
N16x0,8x30x18x7H	2	15	0,592	38,2	31,831	34,2	26	32	16	26	11	26,5	100	M5x15	D02L15N16
		16	0,612	40,4	33,953	36,4	26	32	16	28	11	26,5	106,667	M5x15	D02L16N16
		18	0,5	44,2	38,197	40,2	26	32	16	32	11	26,5	120	M5x15	D02L18N16
N22x1,25x30x16x7H	1,5	38	0	63,48	60,479	60,48	20	33	22	32	12	27,5	190	M8x25	D1JL38N22
	2	18	0,5	44,2	38,197	40,2	26	33	22	32	12	27,5	120	M8x25	D02L18N22
		20	0,49	48,4	42,441	44,4	26	33	22	34	12	27,5	133,334	M8x25	D02L20N22
		22	0,479	52,6	46,686	48,6	26	33	22	36	12	27,5	146,667	M8x25	D02L22N22
		25	0	57,52	53,052	53,052	26	33	22	36	12	27,5	166,667	M8x25	D02L25N22
N32x1,25x30x24x7H	2	23	0,498	54,8	48,808	50,8	26	34	32	42	13	27	153,334	M12x30	D02L23N32
		25	0,487	59	53,052	55	26	34	32	45	13	27	166,667	M12x30	D02L25N32
		27	0,376	62,8	57,296	58,8	26	34	32	48	13	27	180	M12x30	D02L27N32
N40x2x30x18x7H	3	20	0,456	72,4	63,662	66,4	31	51	40	55	20	41	200	M16x40	D03L20N40
		22	0,462	78,8	70,028	72,8	31	51	40	58	20	41	220	M16x40	D03L22N40
		24	0,468	85,2	76,394	79,2	31	51	40	62	20	41	240	M16x40	D03L24N40
N55x2x30x26x7H	4	20	0,4	96,08	84,883	88,08	41	54	55	75	20	44	266,667	M20x50	D04L20N55
N70x2x30x34x7H	4	25	0,34	116,82	106,103	108,82	41	65	75	94	24	55	333,334	M20x50	D04L25N70
N80x2x30x38x7H	5	24	0,348	104,8	127,324	130,8	51	73	85	110	24	62,5	400	M20x50	D05L24N80

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d
