Pastorek se šikmým ozubením

  • Montáž na hřídel s perem
  • Varianta s nábojem nebo bez náboje
  • Šikmé ozubení – levé
  • Modul 1,5 až 10
  • Kvalita ozubení 5
  • Materiál: Ocel 16MnCr5
  • Kalené a broušené ozubení
  • Posuvná síla až 19 831 N
  • Maximální moment až 1 010 Nm
  • Možnost dodání svěrného pouzdra pro bezvůlové spojení
  • Nízká hlučnost

Pastorek s drážkou pro pero má velké využití. Lze spojit s četným množstvím převodovek, příp. nasadit přímo na hřídel motoru. Dodává se ve dvou variantách s nábojem a bez náboje. V případě varianty s nábojem lze dodat vč. svěrného pouzdra pro bezvůlové spojení.

  • Modul: 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10
  • Kvalita ozubení: Q5
  • Ocel: 16MnCr5
  • Šikmé ozubení – levé
  • Tolerance šířky zubu: e24 (DIN3967)*
  • Kalené a broušené ozubení
  • Tvrdost 60 HRC.
  • Vnitřní drážkování dle DIN 5480
  • Kvalita vnitřního drážkování DIN 7
  • posuvná síla: 19 831 N
  • moment: 1 010 Nm

* Tolerance šířky zubu u modulů 8 a 10 je f23 (DIN3967).



KALENÍ PASTORKŮ

Materiál: Ocel 16MnCr5
Tepelná úprava: Cementování
Ozubení: Broušené

Indukční kalení
Povrchová tvrdost* 640 - 720 HV
Tvrdost pod efektivní vrstvou prokalení L 515 - 580 HV

*Povrchová tvrdost je měřena v roztečné kružnici.

Modul L (mm)
1,5 0,3
1,591 (Pitch 5) 0,3
2 0,3
2,5 0,38
3 0,45
3,183 (Pitch 10) 0,48
4 0,6
4,244 (Pitch 13,33) 0,64
5 0,75
6 0,9
8 1,2
10 1,5

MAXIMÁLNÍ PŘÍPUSTNÝ MOMENT A POSUVNÁ SÍLA

PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Ocel 16MnCr5 Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žíhání Solution Indukční kalení
Modul z(1) dw(5) Maximální posuvná síla a kroutící moment
1,5 20 31,831 F2T(8) (N) 5 027 628 1 257
F2B(9) (Nm) 80 10 20
21 33,423 F2T(8) (N) 5 086 598 1 197
F2B(9) (Nm) 85 10 20
2 18 38,197 F2T(8) (N) 11 257 11 257 9 163 8 639 1 833 2 880
F2B(9) (Nm) 215 215 175 165 35 55
20 42,441 F2T(8) (N) 10 367 10 367 8 247 7 540 942 2 356
F2B(9) (Nm) 220 220 175 160 20 50
21 44,563 F2T(8) (N) 10 547 10 547 8 303 7 630 1 346 2 468
F2B(9) (Nm) 235 235 185 170 30 55
22 46,686 F2T(8) (N) 10 496 10 496 8 354 7 711 1 499 2 356
F2B(9) (Nm) 245 245 195 180 35 55
25 53,052 F2T(8) (N) 10 556 10 556 8 294 7 540 1 885 2 262
F2B(9) (Nm) 280 280 220 200 50 60
28 59,418 F2T(8) (N) 10 771 10 771 8 415 7 405 2 020 2 188
F2B(9) (Nm) 320 320 250 220 60 65
30 63,661 F2T(8) (N) 10 681 10 681 8 325 7 383 2 199 2 199
F2B(9) (Nm) 340 340 265 235 70 70
32 67,906 F2T(8) (N) 10 750 10 750 8 394 7 363 2 356 2 209
F2B(9) (Nm) 365 365 285 250 80 75
36 76,394 F2T(8) (N) 10 734 10 734 8 378 7 330 2 880 2 225
F2B(9) (Nm) 410 410 320 280 110 85
39 82,761 F2T(8) (N) 10 874 10 874 8 337 7 371 2 779 2 175
F2B(9) (Nm) 450 450 345 305 115 90
40 84,883 F2T(8) (N) 10 838 10 838 8 364 7 304 2 827 2 238
F2B(9) (Nm) 460 460 355 310 120 95
2,5 24 63,662 F2T(8) (N) 16 022 13 195 12 252 2 827 5 027
F2B(9) (Nm) 510 420 390 90 160
3 20 63,662 F2T(8) (N) 18 535 18 535 16 493 15 551 2 356 8 796
F2B(9) (Nm) 590 590 525 495 75 280
22 70,028 F2T(8) (N) 18 850 18 850 16 565 15 565 2 713 8 568
F2B(9) (Nm) 660 660 580 545 95 300
25 79,578 F2T(8) (N) 19 227 19 227 16 588 15 582 3 770 8 419
F2B(9) (Nm) 765 765 660 620 150 335
28 89,127 F2T(8) (N) 19 523 19 523 16 606 15 596 5 161 8 303
F2B(9) (Nm) 870 870 740 695 230 370
32 101,859 F2T(8) (N) 19 831 19 831 16 690 15 512 7 265 8 247
F2B(9) (Nm) 1 010 1 010 850 790 370 420

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment

Maximální přípustný kroutící moment pastorku s drážkou pro pero je udáván pro rychlost 1,5 m/s a při:
- dodržení řádného mazání (automatický mazací systém nebo každodenní manuální mazání)
- bezpečnosti proti únavovému zlomu SF ≥ 1,4
- koeficientu bezpečnosti v dotyku SH ≥ 1
- koeficientu bezpečnosti aplikace SB = 1
- dodržení životnosti 20 000 hodin.
Při vyšších rychlostech je max. přípustný kroutící moment nižší. Je nutné zvýšení koeficientu bezpečnosti aplikace. Vůle převodu je závislá na osových vzdálenostech.

Navigace:
Q5-modul 1 Q5-modul 1,5 Q5-modul 2_1 Q5-modul 2_2 Q5-modul 2,5 Q5-modul 3 Q5-modul 4 Q5-modul 5 Q5-modul 6 Q5-modul 8 Q5-modul 10 Svěrné pouzdro

KVALITA 5 - LEGOVANÁ OCEL

MODUL 1

Tolerance šířky ozubení: e25*
Šikmé ozubení - levé
Kaleno a ozubení broušené

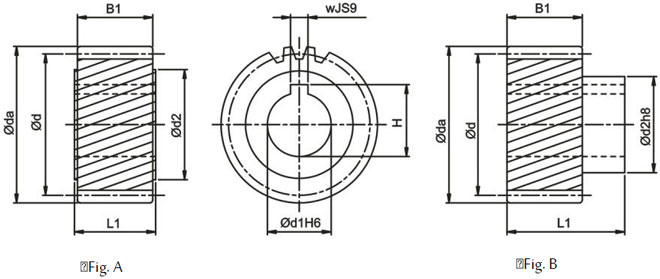

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Objednací kód
Pastorek Svěrné pouzdro
30 0 33,831 31,831 31,831 12 22 17 19 4 13,8 100 A F01L30A12
30 0 33,831 31,831 31,831 13 22 17 19 5 15,3 100 A F01L30A13

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 1,5

Tolerance šířky ozubení: e25*
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Objednací kód
Pastorek Svěrné pouzdro
20 0 34,831 31,831 31,831 11 25 20 22 4 12,8 100 A F1JL20A11
20 0 34,831 31,831 31,831 14 25 20 22 5 16,3 100 A F1JL20A14
20 0 34,831 31,831 31,831 16 25 20 22 5 18,3 100 A F1JL20A16
21 0 36,423 33,423 33,423 16 30 20 46 5 18,3 105 B F1JL21B16 SSD-30

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 2

Tolerance šířky ozubení: e25*
Šikmé ozubení - levé
Kaleno a ozubení broušené



z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
18 0 42,197 38,197 38,197 16 25 28 30 5 18,3 120 A F02L18A16
20 0 46,441 42,441 42,441 19 30 28 30 6 21,8 133,334 A F02L20A19
20 0 46,441 42,441 42,441 19 30 28 56 6 21,8 133,334 B F02L20B19 SSD-30
20 0 46,441 42,441 42,441 20 30 28 30 6 22,8 133,334 A F02L20A20
20 0 46,441 42,441 42,441 22 30 28 30 6 24,8 133,334 A F02L20A22
20 0 46,441 42,441 42,441 22 36 28 56 6 24,8 133,334 B F02L20B22 SSD-36
21 0 48,563 44,563 44,563 16 25 28 30 5 18,3 140 A F02L21A16
21 0 48,563 44,563 44,563 22 36 28 56 6 24,8 140 B F02L21B22 SSD-36
22 0 50,686 46,686 46,686 19 30 28 30 6 21,8 146,667 A F02L22A19
22 0 50,686 46,686 46,686 19 30 28 56 6 21,8 146,667 B F02L22B19 SSD-30
22 0 50,686 46,686 46,686 22 30 28 30 6 24,8 146,667 A F02L22A22
22 0 50,686 46,686 46,686 22 36 28 56 6 24,8 146,667 B F02L22B22 SSD-36
25 0 57,052 53,052 53,052 19 30 28 30 6 21,8 166,667 A F02L25A19
25 0 57,052 53,052 53,052 19 30 28 56 6 21,8 166,667 B F02L25B19 SSD-30
25 0 57,052 53,052 53,052 20 30 28 30 6 22,8 166,667 A F02L25A20
25 0 57,052 53,052 53,052 22 30 28 30 6 24,8 166,667 A F02L25A22
25 0 57,052 53,052 53,052 22 36 28 56 6 24,8 166,667 B F02L25B22 SSD-36
25 0 57,052 53,052 53,052 25 36 28 30 8 28,3 166,667 A F02L25A25

*U modulu 1.5, tolerance šířky ozubení = f 24 (DIN 3967)
(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 2

Tolerance šířky ozubení: e25
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
28 0 63,418 59,418 59,418 19 30 28 30 6 21,8 186,667 A F02L28A19
28 0 63,418 59,418 59,418 19 30 28 56 6 21,8 186,667 B F02L28B19 SSD-30
28 0 63,418 59,418 59,418 22 30 28 30 6 24,8 186,667 A F02L28A22
28 0 63,418 59,418 59,418 22 36 28 56 6 24,8 186,667 B F02L28B22 SSD-36
28 0 63,418 59,418 59,418 35 48 28 30 10 38,3 186,667 A F02L28A35
30 0 67,662 63,662 63,661 16 25 28 30 5 18,3 200 A F02L30A16
30 0 67,662 63,662 63,661 20 30 28 30 6 22,8 200 A F02L30A20
30 0 67,662 63,662 63,661 22 36 28 56 6 24,8 200 B F02L30B22 SSD-36
30 0 67,662 63,662 63,661 25 36 28 30 8 28,3 200 A F02L30A25
30 0 67,662 63,662 63,661 30 45 28 30 8 33,3 200 A F02L30A30
30 0 67,662 63,662 63,661 30 50 28 60 8 33,3 200 B F02L30B30 SSD-50
30 0 67,662 63,662 63,661 32 55 28 65 10 35,3 200 B F02L30B32 SSD-55
32 0 71,906 67,906 67,906 20 30 28 30 6 22,8 213,334 A F02L32A20
32 0 71,906 67,906 67,906 22 30 28 30 6 24,8 213,334 A F02L32A22
32 0 71,906 67,906 67,906 22 36 28 56 6 24,8 213,334 B F02L32B22 SSD-36
32 0 71,906 67,906 67,906 25 36 28 30 8 28,3 213,334 A F02L32A25
32 0 71,906 67,906 67,906 35 48 28 30 10 38,3 213,334 A F02L32A35
36 0 80,394 76,394 76,394 35 48 28 30 10 38,3 240 A F02L36A35
39 0 86,761 82,761 82,761 32 55 28 65 10 35,3 260 B F02L39B32 SSD-55
40 0 88,883 84,883 84,883 35 48 28 30 10 38,3 266,667 A F02L40A35

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 2,5

Tolerance šířky ozubení: e25
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
24 0 68,662 63,662 63,662 25 36 28 30 8 28,3 200 A F2JL24A25
24 0 68,662 63,662 63,662 25 44 28 60 8 28,3 200 B F2JL24B25 SSD-44

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 3

Tolerance šířky ozubení: e25
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
20 0 69,661 63,662 63,662 22 36 28 56 6 24,8 200 B F03L20B22 SSD-36
20 0 69,661 63,662 63,662 25 44 28 60 8 28,3 200 B F03L20B25 SSD-44
20 0 69,661 63,662 63,662 30 45 28 30 8 33,3 200 A F03L20A30
20 0 69,661 63,662 63,662 30 50 28 60 8 33,3 200 B F03L20B30 SSD-50
20 0 69,661 63,662 63,662 32 55 28 65 10 35,3 200 B F03L20B32 SSD-55
20 0 69,661 63,662 63,662 35 48 28 30 10 38,3 200 A F03L20A35
22 0 76,028 70,028 70,028 25 36 28 30 8 28,3 220 A F03L22A25
22 0 76,028 70,028 70,028 30 45 28 30 8 33,3 220 A F03L22A30
22 0 76,028 70,028 70,028 32 55 28 65 10 35,3 220 B F03L22B32 SSD-55
22 0 76,028 70,028 70,028 35 48 28 30 10 38,3 220 A F03L22A35
22 0 76,028 70,028 70,028 40 62 28 65 12 43,3 220 B F03L22B40 SSD-62
25 0 85,578 79,578 79,578 22 36 28 56 6 24,8 250 B F03L25B22 SSD-36
25 0 85,578 79,578 79,578 25 36 28 30 8 28,3 250 A F03L25A25
25 0 85,578 79,578 79,578 25 44 28 60 8 28,3 250 B F03L25B25 SSD-44
25 0 85,578 79,578 79,578 30 45 28 30 8 33,3 250 A F03L25A30
25 0 85,578 79,578 79,578 30 50 28 60 8 33,3 250 B F03L25B30 SSD-50
25 0 85,578 79,578 79,578 32 55 28 65 10 35,3 250 B F03L25B32 SSD-55
25 0 85,578 79,578 79,578 35 48 28 30 10 38,3 250 A F03L25A35
25 0 85,578 79,578 79,578 35 55 28 65 10 38,3 250 B F03L25B35 SSD-55
25 0 85,578 79,578 79,578 40 62 28 65 12 43,3 250 B F03L25B40 SSD-62
25 0 85,578 79,578 79,578 40 70 28 50 12 43,3 250 A F03L25A40
28 0 95,127 89,127 89,127 32 55 28 65 10 35,3 280 B F03L28B32 SSD-55
28 0 95,127 89,127 89,127 40 62 28 65 12 43,3 280 B F03L28B40 SSD-62
32 0 107,859 101,859 101,859 32 55 28 65 10 35,3 320 B F03L32B32 SSD-55
32 0 107,859 101,859 101,859 40 62 28 65 12 43,3 320 B F03L32B40 SSD-62

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 4

Tolerance šířky ozubení: e25
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
15 0 71,662 63,662 63,662 35 52 40 50 10 38,3 200 A F04L15A35
18 0 84,394 76,394 76,394 32 55 40 75 10 35,3 240 B F04L18B32 SSD-55
20 0 92,883 84,883 84,883 35 52 40 50 10 38,3 266,667 A F04L20A35
20 0 92,883 84,883 84,883 45 65 40 50 14 48,8 266,667 A F04L20A45
21 0 97,127 89,127 89,127 32 55 40 75 10 35,3 280 B F04L21B32 SSD-55
21 0 97,127 89,127 89,127 35 55 40 75 10 38,3 280 B F04L21B35 SSD-55
21 0 97,127 89,127 89,127 40 62 40 75 12 43,3 280 B F04L21B40 SSD-62
21 0 97,127 89,127 89,127 45 68 40 75 14 48,8 280 B F04L21B45 SSD-68
22 0 101,371 93,371 93,371 35 52 40 50 10 38,3 293,334 A F04L22A35
22 0 101,371 93,371 93,371 45 65 40 50 14 48,8 293,334 A F04L22A45
24 0 109,859 101,859 101,859 32 55 40 75 10 35,3 320 B F04L24B32 SSD-55
24 0 109,859 101,859 101,859 35 55 40 75 10 38,3 320 B F04L24B35 SSD-55
24 0 109,859 101,859 101,859 40 62 40 75 12 43,3 320 B F04L24B40 SSD-62
24 0 109,859 101,859 101,859 45 68 40 75 14 48,8 320 B F04L24B45 SSD-68
24 0 109,859 101,859 101,859 55 80 40 80 16 59,3 320 B F04L24B55 SSD-80
25 0 114,103 106,103 106,103 35 52 40 50 10 38,3 333,334 A F04L25A35
25 0 114,103 106,103 106,103 45 65 40 50 14 48,8 333,334 A F04L25A45
25 0 114,103 106,103 106,103 55 80 40 80 16 59,3 333,334 B F04L25B55 SSD-80

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 5

Tolerance šířky ozubení: e25
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
18 0 105,493 95,493 95,493 45 68 50 85 14 48,8 300 B F05L18B45 SSD-68
24 0 137,324 127,324 127,324 45 68 50 85 14 48,8 400 B F05L24B45 SSD-68
24 0 137,324 127,324 127,324 55 80 50 90 16 59,3 400 B F05L24B55 SSD-80
24 0 137,324 127,324 127,324 75 110 50 110 20 79,9 400 B F05L24B75 SSD-110

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 6

Tolerance šířky ozubení: e25
Šikmé ozubení - levé
Kaleno a ozubení broušené

MODUL 6

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
20 0 139,324 127,324 127,324 55 80 60 100 16 59,3 400 B F06L20B55 SSD-80
20 0 139,324 127,324 127,324 75 110 60 120 20 79,9 400 B F06L20B75 SSD-110
25 0 171,155 159,155 159,155 55 80 60 100 16 59,3 500 B F06L25B55 SSD-80
25 0 171,155 159,155 159,155 75 110 60 120 20 79,9 500 B F06L25B75 SSD-110

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 8

Tolerance šířky ozubení: e25**
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrné pouzdro
18 0 168,789 152,789 152,789 75 110 80 140 20 79,9 480 B F08L18B75 SSD-110
20 0 185,766 169,766 169,766 85 125 80 145 22 90,4 533,334 B F08L20B85 SSD-125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

MODUL 10

Tolerance šířky ozubení: e25**
Šikmé ozubení - levé
Kaleno a ozubení broušené

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Order code
Pinion Shrink Disc
20 0 232,207 212,207 212,207 85 125 100 165 22 90,4 666,668 B F10L20B85 SSD-125

* U modulu 8 a 10, tolerance šířky ozubení = f 23 (DIN 3967)
(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

SVĚRNÉ POUZDRO
KVALITA 5 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e25
Šikmé ozubení - levé
Kaleno a ozubení broušené

Spojení s převodovkou řady AF

Převodovka Mn z(1) x(2) da(3) d(4) dw(5) d2 B1 L1 L13 X2 L(6) Označení
AF/AFR060 2 18 0,401 43,8 38,197 39,8 30 26 54 39 19 120 E02L18
KF 060
AF/AFR075 2 22 0,179 51,4 46,686 47,4 40 26 63 40 20 146,667 E02L22
KF 075
AF/AFR100 2 26 0,007 59,2 55,174 55,2 46 26 96 51 21 173,334 E02L26
KF 100
AF/AFR140 3 24 0,001 82,4 76,394 76,4 62 31 122 65,5 35,5 240 E03L24
KF 140

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

Spojení s převodovkou řady PII

Převodovka Mn z(1) x(2) da(3) d(4) dw(5) d2 B1 L1 L13 X2 L(6) Označení
AE / AER 070 2 18 0,401 43,8 38,197 39,8 30 26 41,5 26,5 19 120 E02L18
PEII / PEIIR 070 42 27
AE / AER 090 2 22 0,179 51,4 46,686 47,4 40 26 52,5 29,5 20 146,667 E02L22
PEII / PEIIR 090 53 30
AE / AER 120 2 26 0,007 59,2 55,174 55,2 46 26 85 40 21 173,334 E02L26
PEII / PEIIR 120 78 33
AE / AER 155 3 24 0,001 82,4 76,394 76,4 62 31 110 53,5 35,5 240 E03L24
PEII / PEIIR 155 107 50,5

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.
Příruba je zpravidla vyrobena z oceli 45C bez tepelné úpravy.
V případě, že je pastorek kombinován s přírubou, je nutno zkontrolovat max. přípustný moment dle pevnosti šroubů.

F02L20A20 , F02L20A22 , F02L20B22 , F02L21A16 , F02L21B22 , F02L22A19 , F02L22B19 , F02L22A22 , F02L22B22 , F02L25A19 , F02L25B19 , F02L25A20 , F02L25A22 , F02L25B22 , F02L25A25 , F02L28A19 , F02L28B19 , F02L28A22 , F02L28B22 , F02L28A35 , F02L30A16 , F02L30A20 , F02L30B22 , F02L30A25 , F02L30A30 , F02L30B30 , F02L30B32 , F02L32A20 , F02L32A22 , F02L32B22 , F02L32A25 , F02L32A35 , F02L36A35 , F02L39B32 , F02L40A35 , F2JL24A25 , F2JL24B25 , F03L20B22 , F03L20B25 , F03L20A30 , F03L20B30 , F03L20B32 , F03L20A35 , F03L22A25 , F03L22A30 , F03L22B32 , F03L22A35 , F03L22B40 , F03L25B22 , F03L25A25 , F03L25B25 , F03L25A30 , F03L25B30 , F03L25B32 , F03L25A35 , F03L25B35 , F03L25A40 , F03L25B40 , F03L28B32 , F03L28B40 , F03L32B32 , F03L32B40 , F01L30A12 , F01L30A13 , F04L15A35 , F04L18B32 , F04L20A35 , F04L20A45 , F04L21B32 , F04L21B35 , F04L21B40 , F04L21B45 , F04L22A35 , F04L22A45 , F04L24B32 , F04L24B35 , F04L24B40 , F04L24B45 , F04L24B55 , F04L25A35 , F04L25A45 , F04L25B55 , F05L18B45 , F05L24B45 , F05L24B55 , F05L24B75 , F06L20B55 , F06L20B75 , F06L25B55 , F06L25B75 , F08L18B75 , F08L20B85 , F10L20B85

Souhlasím se zpracováním osobních údajů pro marketingové a obchodní účely společnosti APEX DYNAMICS CZECH s.r.o.
Více informací
