Přímé planetové převodovky
Úhlové planetové převodovky
Kuželové převodovky
Hypoidní převodovky
Hřebeny a pastorky, mazací systémy
Hřídelové spojky
E série – s drážkou pro pero

E série – s drážkou pro pero

Pastorek s přímým ozubením

  • Montáž na hřídel s perem
  • Varianta s nábojem nebo bez náboje
  • Modul 2 až 10
  • Kvalita ozubení 5
  • Materiál: Ocel 16MnCr5
  • Přímé ozubení, úhel záběru 20°
  • Kalené a broušené ozubení
  • Posuvná síla až 169 200 N
  • Maximální moment až 16 920 Nm
  • Možnost dodání svěrného pouzdra pro bezvůlové spojení

Pastorek s drážkou pro pero má velké využití. Lze spojit s četným množstvím převodovek, příp. nasadit přímo na hřídel motoru. Dodává se ve dvou variantách: s nábojem a bez náboje. V případě varianty s nábojem lze dodat včetně svěrného pouzdra pro bezvůlové spojení.

  • Modul: 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10
  • Kvalita ozubení: DIN 5
  • Materiál: Ocel 16MnCr5
  • Přímé ozubení, úhel záběru 20°
  • Tolerance šířky zubu: e25 (DIN 3967)*
  • Kalené a broušené ozubení
  • Tvrdost 60 HRC
  • Posuvná síla: 169 200 N
  • Moment: 16 920 Nm

* Tolerance šířky zubu u modulů 8 a 10 je f23 (DIN 3967).



KALENÍ PASTORKŮ

Materiál: Ocel 16MnCr5
Tepelná úprava: Cementování
Ozubení: Broušené

Indukční kalení
Povrchová tvrdost* 640 - 720 HV
Tvrdost pod efektivní vrstvou prokalení L 515 - 580 HV

*Povrchová tvrdost je měřena v roztečné kružnici.

Modul L (mm)
1,5 0,3
1,591 (Pitch 5) 0,3
2 0,3
2,5 0,38
3 0,45
3,183 (Pitch 10) 0,48
4 0,6
4,244 (Pitch 13,33) 0,64
5 0,75
6 0,9
8 1,2
10 1,5

MAXIMÁLNÍ PŘÍPUSTNÝ MOMENT A POSUVNÁ SÍLA

PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Legovaná ocel Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žíhání Solution Indukční kalení
Modul z(1) dw(5) Maximální posuvná síla a kroutící moment
2 16 32 F2T(8) (N) 4 375 4 375 4 375 4 063 1 250 625 1 563
F2B(9) (Nm) 70 70 70 65 20 10 25
18 36 F2T(8) (N) 5 556 5 556 5 556 5 278 1 389 556 1 944
F2B(9) (Nm) 100 100 100 95 25 10 35
20 40 F2T(8) (N) 5 250 5 250 7 000 6 750 1 000 500 2 250
F2B(9) (Nm) 105 105 140 135 20 10 45
22 44 F2T(8) (N) 8 182 8 182 7 045 6 818 1 136 682 2 273
F2B(9) (Nm) 180 180 155 150 25 15 50
25 50 F2T(8) (N) 8 400 8 400 7 200 6 800 1 200 800 2 200
F2B(9) (Nm) 210 210 180 170 30 20 55
28 56 F2T(8) (N) 8 571 8 571 7 143 6 429 1 429 714 2 321
F2B(9) (Nm) 240 240 200 180 40 20 65
32 64 F2T(8) (N) 8 594 8 594 7 188 6 250 1 719 781 2 188
F2B(9) (Nm) 275 275 230 200 55 25 70
36 72 F2T(8) (N) 8 611 8 611 7 222 6 111 2 083 694 2 222
F2B(9) (Nm) 310 310 260 220 75 25 80
40 80 F2T(8) (N) 8 750 8 750 7 125 6 125 2 250 750 2 125
F2B(9) (Nm) 350 350 285 245 90 30 85
45 90 F2T(8) (N) 8 667 8 667 7 111 6 000 2 333 667 2 111
F2B(9) (Nm) 390 390 320 270 105 30 95
50 100 F2T(8) (N) 8 700 8 700 7 000 6 000 2 300 700 2 100
F2B(9) (Nm) 435 435 350 300 115 35 105
56 112 F2T(8) (N) 8 750 8 750 6 964 5 893 2 321 714 2 054
F2B(9) (Nm) 490 490 390 330 130 40 115
63 126 F2T(8) (N) 8 889 8 889 6 825 5 714 2 222 714 2 063
F2B(9) (Nm) 560 560 430 360 140 45 130
71 142 F2T(8) (N) 9 085 9 085 6 901 5 775 2 254 704 2 042
F2B(9) (Nm) 645 645 490 410 160 50 145
80 160 F2T(8) (N) 9 313 9 313 7 000 5 875 2 313 750 2 063
F2B(9) (Nm) 745 745 560 470 185 60 165
90 180 F2T(8) (N) 9 444 9 444 7 167 6 000 2 333 722 2 056
F2B(9) (Nm) 850 850 645 540 210 65 185
3 18 54 F2T(8) (N) 11 481 11 481 11 111 10 741 2 222 1 296 3 704
F2B(9) (Nm) 310 310 300 290 60 35 100
20 60 F2T(8) (N) 13 667 13 667 13 333 13 000 1 833 1 000 5 167
F2B(9) (Nm) 410 410 400 390 55 30 155
22 66 F2T(8) (N) 15 152 15 152 13 636 13 182 1 970 1 061 6 667
F2B(9) (Nm) 500 500 450 435 65 35 220
25 75 F2T(8) (N) 15 600 15 600 13 600 13 333 2 400 1 333 6 667
F2B(9) (Nm) 585 585 510 500 90 50 250

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment



PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Ocel 16MnCr5 Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žíhání Solution Indukční kalení
Modul z(1) dw(5) Max. Torque and Feed-Force
3 28 84 F2T(8) (N) 15 833 15 833 13 690 13 333 2 738 1 429 6 429
F2B(9) (Nm) 665 665 575 560 115 60 270
32 96 F2T(8) (N) 16 146 16 146 13 646 13 333 3 542 1 354 6 146
F2B(9) (Nm) 775 775 655 640 170 65 295
36 108 F2T(8) (N) 16 389 16 389 13 704 13 333 4 722 1 389 5 833
F2B(9) (Nm) 885 885 740 720 255 75 315
40 120 F2T(8) (N) 16 500 16 500 13 833 13 417 6 167 1 333 5 833
F2B(9) (Nm) 990 990 830 805 370 80 350
45 135 F2T(8) (N) 16 593 16 593 14 148 13 333 6 667 1 333 5 852
F2B(9) (Nm) 1 120 1 120 955 900 450 90 395
50 150 F2T(8) (N) 16 733 16 733 14 400 13 533 6 800 1 400 5 933
F2B(9) (Nm) 1 255 1 255 1 080 1 015 510 105 445
56 168 F2T(8) (N) 16 786 16 786 14 643 13 750 6 964 1 369 6 012
F2B(9) (Nm) 1 410 1 410 1 230 1 155 585 115 505
63 189 F2T(8) (N) 16 825 16 825 14 656 13 545 6 825 1 376 5 820
F2B(9) (Nm) 1 590 1 590 1 385 1 280 645 130 550
4 20 80 F2T(8) (N) 26 125 25 000 24 625 24 125 3 625 1 750 1 187
F2B(9) (Nm) 1 045 1 000 985 965 145 70 475
22 88 F2T(8) (N) 29 091 25 114 24 659 24 205 4 091 2 045 11 932
F2B(9) (Nm) 1 280 1 105 1 085 1 065 180 90 525
25 100 F2T(8) (N) 29 300 25 200 24 800 24 300 5 300 2 200 11 300
F2B(9) (Nm) 1 465 1 260 1 240 1 215 265 110 565
28 112 F2T(8) (N) 29 375 25 268 24 821 24 375 6 518 2 143 11 161
F2B(9) (Nm) 1 645 1 415 1 390 1 365 365 120 625
32 128 F2T(8) (N) 30 000 25 781 25 391 24 844 8 594 2 188 11 250
F2B(9) (Nm) 1 920 1 650 1 625 1 590 550 140 720
40 160 F2T(8) (N) 31 188 26 813 26 438 25 750 12 438 2 250 11 563
F2B(9) (Nm) 2 495 2 145 2 115 2 060 995 180 925
5 21 105 F2T(8) (N) 39 333 44 762 39 333 39 048 38 286 17 813 3 238 23 714
F2B(9) (Nm) 2 065 2 350 2 065 2 050 2 010 390 170 1 245
25 125 F2T(8) (N) 40 160 46 640 40 160 39 760 38 960 10 640 3 440 23 280
F2B(9) (Nm) 2 510 2 915 2 510 2 485 2 435 665 215 1 455
6 21 126 F2T(8) (N) 57 143 64 206 57 143 57 143 56 270 13 651 4 921 40 794
F2B(9) (Nm) 3 600 4 045 3 600 3 600 3 545 860 310 2 570
25 150 F2T(8) (N) 59 133 66 533 59 133 59 067 58 133 20 067 5 200 41 333
F2B(9) (Nm) 4 435 4 990 4 435 4 430 4 360 1 505 390 3 100
8 20 160 F2T(8) (N) 103 750 110 250 103 750 103 750 103 625 27 938 81 250
F2B(9) (Nm) 8 300 8 820 8 300 8 300 8 290 2 235 6 500
10 20 200 F2T(8) (N) 165 400 169 200 165 400 165 300 55 850 145 200
F2B(9) (Nm) 16 540 16 920 16 540 16 530 5 585 14 520

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment

Maximální přípustný kroutící moment pastorku s drážkou pro pero je udáván pro rychlost 1,5 m/s a při:
- dodržení řádného mazání (automatický mazací systém nebo každodenní manuální mazání)
- bezpečnosti proti únavovému zlomu SF ≥ 1,4
- koeficientu bezpečnosti v dotyku SH ≥ 1
- koeficientu bezpečnosti aplikace SB = 1
- dodržení životnosti 20 000 hodin.
Při vyšších rychlostech je max. přípustný kroutící moment nižší. Je nutné zvýšení koeficientu bezpečnosti aplikace. Vůle převodu je závislá na osových vzdálenostech.

Navigace:
Q5-modul 1 Q5-modul 1,5 Q5-modul 2 Q5-modul 3 Q5-modul 4 Q5-modul 5 Q5-modul 6 Q5-modul 8 Q5-modul 10

KVALITA 5 - LEGOVANÁ OCEL

MODUL 1

Tolerance šířky ozubení: e25
Přímé ozubení
Kaleno a ozubení broušené

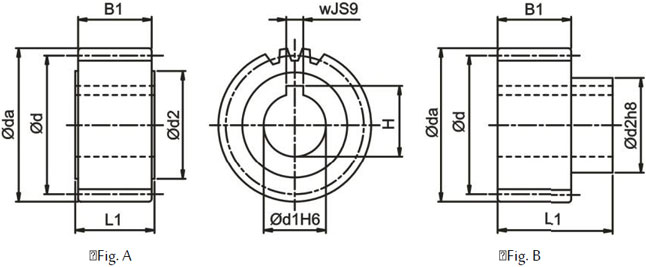

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
30 0 32 30 30 12 22 17 19 4 13,8 94,248 A F01130A12
30 0 32 30 30 13 22 17 19 5 15,3 94,248 A F01130A13

MODUL 1,5

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
20(7) 0 33 30 30 11 25 20 22 4 12,8 94,248 A F1J120A11
20(7) 0 33 30 30 14 25 20 22 5 16,3 94,248 A F1J120A14
20(7) 0 33 30 30 16 25 20 22 5 18,3 94,248 A F1J120A16

MODUL 2

z(1) x(2) da(3) d(4) dw(5) d1 H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
16 0 36 32 32 15 25 28 30 5 17,3 100,531 A F02116A15
18 0 40 36 36 15 28 28 30 5 17,3 113,097 A F02118A15
18 0 40 36 36 20 28 28 30 6 22,8 113,097 A F02118A20
20 0 44 40 40 15 25 28 30 5 17,3 125,664 A F02120A15
20 0 44 40 40 19 30 28 30 6 21,8 125,664 A F02120A19
20 0 44 40 40 19 30 28 56 6 21,8 125,664 B F02120B19 SSD-30
20 0 44 40 40 20 30 28 30 6 22,8 125,664 A F02120A20
20 0 44 40 40 22 30 28 30 6 24,8 125,664 A F02120A22
20 0 44 40 40 22 36 28 56 6 24,8 125,664 B F02120B22 SSD-36
22 0 48 44 44 15 25 28 30 5 17,3 138,23 A F02122A15
22 0 48 44 44 19 30 28 30 6 21,8 138,23 A F02122A19
22 0 48 44 44 19 30 28 56 6 21,8 138,23 B F02122B19 SSD-30
22 0 48 44 44 20 30 28 30 6 22,8 138,23 A F02122A20
22 0 48 44 44 22 30 28 30 6 24,8 138,23 A F02122A22
22 0 48 44 44 22 36 28 56 6 24,8 138,23 B F02122B22 SSD-36
22 0 48 44 44 25 36 28 30 8 28,3 138,23 A F02122A25
25 0 54 50 50 15 25 28 30 5 17,3 157,08 A F02125A15
25 0 54 50 50 16 30 28 54 5 18,3 157,08 B F02125B16 SSD-30
25 0 54 50 50 19 30 28 30 6 21,8 157,08 A F02125A19
25 0 54 50 50 19 30 28 56 6 21,8 157,08 B F02125B19 SSD-30
25 0 54 50 50 20 30 28 30 6 22,8 157,08 A F02125A20
25 0 54 50 50 22 30 28 30 6 24,8 157,08 A F02125A22
25 0 54 50 50 22 36 28 56 6 24,8 157,08 B F02125B22 SSD-36
25 0 54 50 50 25 36 28 30 8 28,3 157,08 A F02125A25
25 0 54 50 50 30 44 28 30 8 33,3 157,08 A F02125A30
28 0 60 56 56 15 25 28 30 5 17,3 175,929 A F02128A15
28 0 60 56 56 19 30 28 30 6 21,8 175,929 A F02128A19
28 0 60 56 56 19 30 28 56 6 21,8 175,929 B F02128B19 SSD-30
28 0 60 56 56 20 30 28 30 6 22,8 175,929 A F02128A20
28 0 60 56 56 22 30 28 30 6 24,8 175,929 A F02128A22
28 0 60 56 56 22 36 28 56 6 24,8 175,929 B F02128B22 SSD-36
28 0 60 56 56 25 36 28 30 8 28,3 175,929 A F02128A25
28 0 60 56 56 30 45 28 30 8 33,3 175,929 A F02128A30
28 0 60 56 56 30 50 28 60 8 33,3 175,929 B F02128B30 SSD-50
28 0 60 56 56 35 48 28 30 10 38,3 175,929 A F02128A35
32 0 68 64 64 15 36 28 30 5 17,3 201,062 A F02132A15
32 0 68 64 64 16 30 28 54 5 18,3 201,062 B F02132B16 SSD-30
32 0 68 64 64 20 30 28 30 6 22,8 201,062 A F02132A20
32 0 68 64 64 22 30 28 30 6 24,8 201,062 A F02132A22
32 0 68 64 64 22 36 28 56 6 24,8 201,062 B F02132B22 SSD-36
32 0 68 64 64 25 36 28 30 8 28,3 201,062 A F02132A25
32 0 68 64 64 30 45 28 30 8 33,3 201,062 A F02132A30
32 0 68 64 64 30 50 28 60 8 33,3 201,062 B F02132B30 SSD-50
32 0 68 64 64 32 55 28 65 10 35,3 201,062 B F02132B32 SSD-55
32 0 68 64 64 35 48 28 30 10 38,3 201,062 A F02132A35
36 0 76 72 72 20 30 28 30 6 22,8 226,195 A F02136A20
36 0 76 72 72 25 36 28 30 8 28,3 226,195 A F02136A25
36 0 76 72 72 30 45 28 30 8 33,3 226,195 A F02136A30
36 0 76 72 72 35 48 28 30 10 38,3 226,195 A F02136A35
36 0 76 72 72 40 62 28 65 12 43,3 226,195 B F02136B40 SSD-62
36 0 76 72 72 45 58 28 30 14 48,8 226,195 A F02136A45
40 0 84 80 80 15 36 28 30 5 17,3 251,327 A F02140A15
40 0 84 80 80 20 30 28 30 6 22,8 251,327 A F02140A20
40 0 84 80 80 25 36 28 30 8 28,3 251,327 A F02140A25
40 0 84 80 80 30 45 28 30 8 33,3 251,327 A F02140A30
40 0 84 80 80 32 55 28 65 10 35,3 251,327 B F02140B32 SSD-55
40 0 84 80 80 35 48 28 30 10 38,3 251,327 A F02140A35
40 0 84 80 80 40 62 28 65 12 43,3 251,327 B F02140B40 SSD-62
40 0 84 80 80 45 58 28 30 14 48,8 251,327 A F02140A45
40 0 84 80 80 45 68 28 65 14 48,8 251,327 B F02140B45 SSD-68
45 0 94 90 90 20 30 28 30 6 22,8 282,743 A F02145A20
45 0 94 90 90 25 36 28 30 8 28,3 282,743 A F02145A25
45 0 94 90 90 35 48 28 30 10 38,3 282,743 A F02145A35
45 0 94 90 90 45 58 28 30 14 48,8 282,743 A F02145A45
50 0 104 100 100 20 30 28 30 6 22,8 314,159 A F02150A20
50 0 104 100 100 25 36 28 30 8 28,3 314,159 A F02150A25
50 0 104 100 100 35 48 28 30 10 38,3 314,159 A F02150A35
50 0 104 100 100 45 58 28 30 14 48,8 314,159 A F02150A45
50 0 104 100 100 45 68 28 65 14 48,8 314,159 B F02150B45 SSD-68
56 0 116 112 112 25 36 28 30 8 28,3 351,858 A F02156A25
56 0 116 112 112 35 48 28 30 10 38,3 351,858 A F02156A35
63 0 130 126 126 25 36 28 30 8 28,3 395,841 A F02163A25
71 0 146 142 142 35 48 28 30 10 38,3 446,106 A F02171A35
80 0 164 160 160 35 48 28 30 10 38,3 502,655 A F02180A35
90 0 184 180 180 45 58 28 30 14 48,8 565,487 A F02190A45

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

MODUL 3

z(1) x(2) da(3) d(4) dw(5) d1H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
18 0 60 54 54 25 36 28 30 8 28,3 169,646 A F03118A25
20 0 66 60 60 25 36 28 30 8 28,3 188,496 A F03120A25
20 0 66 60 60 30 45 28 30 8 33,3 188,496 A F03120A30
20 0 66 60 60 35 48 28 30 10 38,3 188,496 A F03120A35
22 0 72 66 66 22 36 28 56 6 24,8 207,345 B F03122B22 SSD-36
22 0 72 66 66 25 36 28 30 8 28,3 207,345 A F03122A25
22 0 72 66 66 25 44 28 60 8 28,3 207,345 B F03122B25 SSD-44
22 0 72 66 66 30 45 28 30 8 33,3 207,345 A F03122A30
22 0 72 66 66 30 50 28 60 8 33,3 207,345 B F03122B30 SSD-50
22 0 72 66 66 32 55 28 65 10 35,3 207,345 B F03122B32 SSD-55
22 0 72 66 66 35 48 28 30 10 38,3 207,345 A F03122A35
22 0 72 66 66 35 55 28 65 10 38,3 207,345 B F03122B35 SSD-55
22 0 72 66 66 40 62 28 65 12 43,3 207,345 B F03122B40 SSD-62
25 0 81 75 75 25 36 28 30 8 28,3 235,619 A F03125A25
25 0 81 75 75 30 45 28 30 8 33,3 235,619 A F03125A30
25 0 81 75 75 32 55 28 65 10 35,3 235,619 B F03125B32 SSD-55
25 0 81 75 75 35 48 28 30 10 38,3 235,619 A F03125A35
25 0 81 75 75 40 62 28 65 12 43,3 235,619 B F03125B40 SSD-62
25 0 81 75 75 45 58 28 30 14 48,8 235,619 A F03125A45
28 0 90 84 84 22 36 28 56 6 24,8 263,894 B F03128B22 SSD-36
28 0 90 84 84 25 36 28 30 8 28,3 263,894 A F03128A25
28 0 90 84 84 25 44 28 60 8 28,3 263,894 B F03128B25 SSD-44
28 0 90 84 84 30 45 28 30 8 33,3 263,894 A F03128A30
28 0 90 84 84 30 50 28 60 8 33,3 263,894 B F03128B30 SSD-50
28 0 90 84 84 32 55 28 65 10 35,3 263,894 B F03128B32 SSD-55
28 0 90 84 84 35 48 28 30 10 38,3 263,894 A F03128A35
28 0 90 84 84 35 55 28 65 10 38,3 263,894 B F03128B35 SSD-55
28 0 90 84 84 40 62 28 65 12 43,3 263,894 B F03128B40 SSD-62
28 0 90 84 84 45 58 28 30 14 48,8 263,894 A F03128A45
28 0 90 84 84 45 68 28 65 14 48,8 263,894 B F03128B45 SSD-68
32 0 102 96 96 25 36 28 30 8 28,3 301,593 A F03132A25
32 0 102 96 96 30 45 28 30 8 33,3 301,593 A F03132A30
32 0 102 96 96 32 55 28 65 10 35,3 301,593 B F03132B32 SSD-55
32 0 102 96 96 35 48 28 30 10 38,3 301,593 A F03132A35
32 0 102 96 96 40 62 28 65 12 43,3 301,593 B F03132B40 SSD-62
32 0 102 96 96 45 58 28 30 14 48,8 301,593 A F03132A45
32 0 102 96 96 60 80 28 30 18 64,4 301,593 A F03132A60
36 0 114 108 108 25 36 28 30 8 28,3 339,292 A F03136A25
36 0 114 108 108 35 48 28 30 10 38,3 339,292 A F03136A35
36 0 114 108 108 45 58 28 30 14 48,8 339,292 A F03136A45
36 0 114 108 108 45 68 28 65 14 48,8 339,292 B F03136B45 SSD-68
36 0 114 108 108 60 80 28 30 18 64,4 339,292 A F03136A60
40 0 126 120 120 25 36 28 30 8 28,3 376,991 A F03140A25
40 0 126 120 120 35 48 28 30 10 38,3 376,991 A F03140A35
40 0 126 120 120 45 58 28 30 14 48,8 376,991 A F03140A45
40 0 126 120 120 60 80 28 30 18 64,4 376,991 A F03140A60
45 0 141 135 135 25 36 28 30 8 28,3 424,115 A F03145A25
45 0 141 135 135 35 48 28 30 10 38,3 424,115 A F03145A35
45 0 141 135 135 45 58 28 30 14 48,8 424,115 A F03145A45
45 0 141 135 135 60 80 28 30 18 64,4 424,115 A F03145A60
50 0 156 150 150 35 48 28 30 10 38,3 471,239 A F03150A35
50 0 156 150 150 45 58 28 30 14 48,8 471,239 A F03150A45
56 0 174 168 168 45 58 28 30 14 48,8 527,788 A F03156A45
63 0 195 189 189 45 58 28 30 14 48,8 593,761 A F03163A45
63 0 195 189 189 60 80 28 30 18 64,4 593,761 A F03163A60

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

MODUL 4

z(1) x(2) da(3) d(4) dw(5) d1H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
20 0 88 80 80 32 55 40 75 10 35,3 251,327 B F04120B32 SSD-55
20 0 88 80 80 35 52 40 50 10 38,3 251,327 A F04120A35
20 0 88 80 80 35 55 40 75 10 38,3 251,327 B F04120B35 SSD-55
20 0 88 80 80 40 62 40 75 12 43,3 251,327 B F04120B40 SSD-62
20 0 88 80 80 45 65 40 50 14 48,8 251,327 A F04120A45
22 0 96 88 88 35 52 40 50 10 38,3 276,46 A F04122A35
22 0 96 88 88 45 65 40 50 14 48,8 276,46 A F04122A45
22 0 96 88 88 45 68 40 75 14 48,8 276,46 B F04122B45 SSD-68
25 0 108 100 100 32 55 40 75 10 35,3 314,159 B F04125B32 SSD-55
25 0 108 100 100 35 52 40 50 10 38,3 314,159 A F04125A35
25 0 108 100 100 35 55 40 75 10 38,3 314,159 B F04125B35 SSD-55
25 0 108 100 100 40 62 40 75 12 43,3 314,159 B F04125B40 SSD-62
25 0 108 100 100 45 65 40 50 14 48,8 314,159 A F04125A45
25 0 108 100 100 55 80 40 80 16 59,3 314,159 B F04125B55 SSD-80
28 0 120 112 112 35 52 40 50 10 38,3 351,858 A F04128A35
28 0 120 112 112 45 65 40 50 14 48,8 351,858 A F04128A45
28 0 120 112 112 45 68 40 75 14 48,8 351,858 B F04128B45 SSD-68
32 0 136 128 128 35 52 40 50 10 38,3 402,124 A F04132A35
32 0 136 128 128 45 65 40 50 14 48,8 402,124 A F04132A45
32 0 136 128 128 55 80 40 80 16 59,3 402,124 B F04132B55 SSD-80
32 0 136 128 128 75 110 40 100 20 79,9 402,124 B F04132B75 SSD-110
40 0 168 160 160 45 65 40 50 14 48,8 502,655 A F04140A45
40 0 168 160 160 60 80 40 50 18 64,4 502,655 A F04140A60
40 0 168 160 160 75 110 40 100 20 79,9 502,655 B F04140B75 SSD-110

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

MODUL 5 - Legovaná ocel

z(1) x(2) da(3) d(4) dw(5) d1H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
21 0 115 105 105 45 68 50 85 14 48,8 329,867 B F05121B45 SSD-68
21 0 115 105 105 55 80 50 90 16 59,3 329,867 B F05121B55 SSD-80
25 0 135 125 125 45 68 50 85 14 48,8 392,699 B F05125B45 SSD-68
25 0 135 125 125 55 80 50 90 16 59,3 392,699 B F05125B55 SSD-80
25 0 135 125 125 75 110 50 110 20 79,9 392,699 B F05125B75 SSD-110

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

KVALITA 5 / OCEL 16MnCr5

Tolerance šířky ozubení: e25**
Přímé ozubení
Kaleno a ozubení broušené

MODUL 6

z(1) x(2) da(3) d(4) dw(5) d1H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
21 0 138 126 126 55 80 60 100 16 59,3 395,841 B F06121B55 SSD-80
21 0 138 126 126 75 110 60 120 20 79,9 395,841 B F06121B75 SSD-110
25 0 162 150 150 55 80 60 100 16 59,3 471,239 B F06125B55 SSD-80
25 0 162 150 150 75 110 60 120 20 79,9 471,239 B F06125B75 SSD-110

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

MODUL 8

z(1) x(2) da(3) d(4) dw(5) d1H6 d2 B1 L1 w JS9 H L(6) Fig Označení
Pastorek Svěrný spoj
20 0 176 160 160 75 110 80 140 20 79,9 502,655 B F08120B75 SSD-110
20 0 176 160 160 85 125 80 145 22 90,4 502,655 B F08120B85 SSD-125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

e (6) Délka roztečné kružnice L = π x d

MODUL 10

z(1) x(2) da(3) d(4) dw(5) d1H6 d2 B1 L1 w JS9 H L(6) Fig Objednací kód
Pastorek Svěrný spoj
20 0 220 200 200 85 125 100 165 22 90,4 628,319 B F10120B85 SSD-125

** U modulu 8 a 10, tolerance šířky ozubení = f 23 (DIN 3967)
(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

Souhlasím se zpracováním osobních údajů pro marketingové a obchodní účely společnosti APEX DYNAMICS CZECH s.r.o.
Více informací
