Kuželová převodovka řady ATB-L1/R1

Kuželová převodovka řady ATB-L1/R1

Kuželové spirálové převodovky

  • materiál převodovky ATB litinová černěná ocel
  • 10 možností uspořádání vstupní/výstupní hřídele vč. duté hřídele
  • 9 velikostí: 65 mm až 280 mm
  • rozsah momentů 12 až 3200 Nm
  • široký rozsah převodových poměrů do 500:1
  • vůle v ozubení až 6 arc.min
  • mnoho patentovaných prvků
  • tuhé mazivo pro celou životnost
  • určeno pro pracovní režim S3 – servo aplikace (S1 po konzultaci)
  • certifikace ATEX

Kuželová spirálová převodovka ATB-L1/R1 je ideální úhlové řešení pro servo-aplikace. Přenáší velké kroutící momenty a má velmi malou vůli v ozubení. Celonerezové provedení je velmi kompaktní a odolné.

Převodovky ATB-L1/R1 jsou vhodné pro polohovací aplikace v pracovním režimu S3 (režim S1 po konzultaci).

  • Kuželová spirálová převodovka s jednou vstupní hřídelí a jednou výstupní hřídelí na levé nebo pravé straně
  • Tělo z černé oceli
  • Jedna ocelová vstupní hřídel a jedna výstupní hřídel s perem nebo hladká
  • Výstupní moment
    • T2N: 12 Nm - 3200 Nm
  • Převodové poměry
    • 1-stupňová: 1 / 1,5 / 2 / 3 / 4 / 5
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 6 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 98%
  • Jednoduchá montáž
  • Nízká hlučnost
  • Kompaktní provedení
  • Velikosti:
    • ATB065L1 / ATB075L1 / ATB090L1 / ATB110L1 / ATB140L1 / ATB170L1 /ATB210L1 / ATB240L1 / ATB280L1
    • ATB065R1 / ATB075R1 / ATB090R1 / ATB110R1 / ATB140R1 / ATB170R1 /ATB210R1 / ATB240R1 / ATB280R1
  • Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu.

PARAMETRY

Model

 Stupeň Převod1 ATB065L1
ATB065R1		 ATB075L1
ATB075R1		 ATB090L1
ATB090R1		 ATB110L1
ATB110R1		 ATB140L1
ATB140R1		 ATB170L1
ATB170R1		 ATB210L1
ATB210R1		 ATB240L1
ATB240R1		 ATB280L1
ATB280R1
Nominální výstupní moment T2N Nm 1 1 25 45 78 150 360 585 1,300 2,150 3,200
1.5 25 45 78 150 360 585 1,300 2,150 3,200
2 24 42 68 150 330 544 1,220 2,010 3,050
3 18 33 54 120 270 450 1,020 1,650 2,850
4 13 28 48 100 224 376 860 1,410 2,300
5 12 25 40 85 196 320 740 1,210 2,000
Max. akcelerační moment T2B Nm 1 1~5 1.5 násobek Nominálního výstupního momentu T2N
Max. akcelerační vstupní rychlost n1B ot/min 1 1~5 7,500 6,500 5,500 4,500 3,500 3,000 2,200 2,000 1,700
Vůle* arcmin 1 1~5 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
Max. radiální zatížení F1rB2
Vstup d1		 N 1 1~5 700 950 1,450 2,100 2,700 3,800 7,800 9,600 10,500
Max. radiální zatížení F2rB3
Výstup d2		 N 1 1~5 900 1,100 1,700 2,700 4,800 6,600 11,500 16,000 18,000
Max. axiální zatížen F1aB2
Vstup d1		 N 1 1~5 350 425 725 1,050 1,350 1,900 3,900 4,800 5,250
Max. axiální zatížení F2aB3
Výstup d2		 N 1 1~5 450 550 850 1,350 2,400 3,300 5,750 8,500 9,000
Životnost hodin 1 1~5 20,000*
Účinnost % 1 1~5 ≥ 98 %
Hmotnost kg 1 1~5 2.6 4.1 6.7 11.5 19.5 34.2 65.1 96.6 153.4
Provozní teplota ºC 1 1~5 -10ºC~+90ºC
Mazání 1 1~5 Syntetické mazivo, ISO VG 150
Hlučnost
(n1=1500 ot/min, bez zatížení)		 dB(A) 1 1~5 ≤68 ≤70 ≤74 ≤76 ≤77 ≤78 ≤80 ≤82 ≤83

1. Převod ( i=N vstup / N výstup )
2. Na střed vstupní hřídele při 100 ot/min
3. Na střed výstupní hřídele při 100 ot/min
* Při kontinuálním zatížení bude životnost menší než 10 000 hodin
* Vůle je měřena jako 2% nominální výstupního momentu T2N



Směr otáčení

draairichting-at-l1-fl1

draairichting-at-r1-fr1



SETRVAČNOST

Model

 Stupeň Převod1 ATB065
L1/R1		 ATB075
L1/R1		 ATB090
L1/R1		 ATB110
L1/R1		 ATB140
L1/R1		 ATB170
L1/R1		 ATB210
L1/R1		 ATB240
L1/R1		 ATB280
L1/R1
Hodnota setrvačnosti J1 kg*cm2  1 1 0.51 1.30 3.16 7.70 23.57 58.99 195.40 369.34 799.12
1.5 0.64 1.16 2.82 6.74 19.37 49.28 155.45 283.58 595.78
2 0.44 1.11 2.70 6.31 17.75 45.35 140.24 249.74 511.76
3 0.43 1.09 2.66 6.17 17.18 44.01 134.95 237.71 483.06
4 0.43 1.09 2.65 6.13 17.06 43.70 133.58 234.72 476.26
5 0.43 1.09 2.65 6.12 17.02 43.60 133.14 233.67 473.58

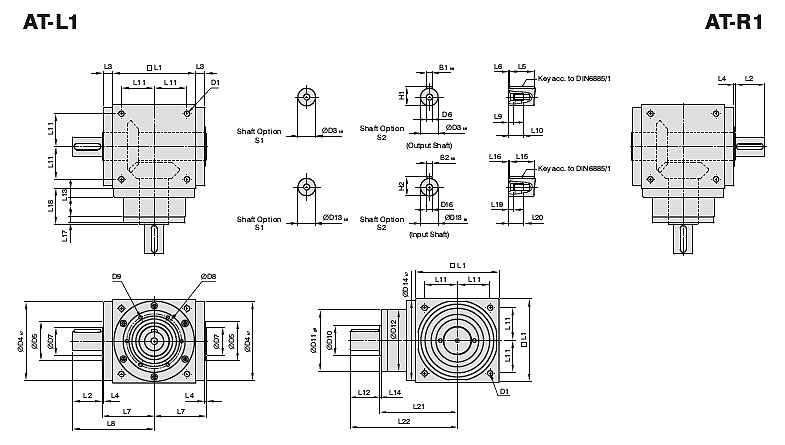

ROZMĚRY

ATB-L1 řada, 1-stupňová

kuzelova-prevodovka-atb-l1



ATB065L1
ATB065R1		 ATB075L1
ATB075R1		 ATB090L1
ATB090R1		 ATB110L1
ATB110R1		 ATB140L1
ATB140R1		 ATB170L1
ATB170R1		 ATB210L1
ATB210R1		 ATB240L1
ATB240R1		 ATB280L1
ATB280R1
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D8 53 62 76 95 92 114 142 160 176
D9 4xM4xL7 4xM5xL8 4xM5xL8 6xM6xL10 6xM6xL10 6xM8xL12.5 6xM8xL12.5 6xM8xL12.5 6xM10xL15
D10 15.4 20.4 25.8 35.8 49.8 59.3 79.3 92.3 102.3
D11 g6 62.9 72.9 87 107 103 127 158 178 198
D12 62 72 86 106 104 128 160 180 200
D13 k6 13 16 18 22 32 40 50 55 60
D14 h7 63 73 88 108 135 165 205 235 275
D16 M4 M5 M5 M8 M12 M16 M16 M16 M20
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L12 19.5 30 35 40 50 60 75 85 110
L13 13 15 15 15 15 15 20 25 25
L14 2 2 2 2 2 2 2 2 2
L15 16 25 28 32 45 50 70 80 100
L16 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L17 6 8 8 8 10 10 10 10 10
L18 43 52.5 55 60 60 70 90 105 120
L19 4.5 4.8 4.8 7.2 10 12 12 12 15
L20 10 12.5 12.5 19 28 36 36 36 42
L21 75.5 90 100 115 130 155 195 225 260
L22 95 120 135 155 180 215 270 310 370
B1 h9 5 5 6 6 10 12 14 16 18
B2 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64
H2 15 18 20.5 24.5 35 43 53.5 59 64
