Kuželová převodovka řady AT-FL

Kuželová převodovka řady AT-FL

Kuželové spirálové převodovky

  • materiál převodovky AT nerezová ocel
  • 10 možností uspořádání vstupní/výstupní hřídele vč. duté hřídele
  • 9 velikostí: 65 mm až 280 mm
  • rozsah momentů 12 až 3200 Nm
  • široký rozsah převodových poměrů do 500:1
  • vůle v ozubení až 6 arc.min
  • mnoho patentovaných prvků
  • tuhé mazivo pro celou životnost
  • určeno pro pracovní režim S3 – servo aplikace (S1 po konzultaci)
  • certifikace ATEX .

Kuželová spirálová převodovka AT-FL je ideální úhlové řešení pro servo-aplikace. Přenáší velké kroutící momenty a má velmi malou vůli v ozubení. Vyrábí se v provedení 1,2 nebo 3 stupňovém a díky motorové přírubě na míru, je možné ji spojit s jakýmkoliv motorem. Celonerezové provedení je velmi kompaktní a odolné.

Převodovky AT-FL jsou vhodné pro polohovací aplikace v pracovním režimu S3 (režim S1 po konzultaci).

  • Kuželová spirálová převodovka se dvěma výstupními hřídelemi. Vstup je s přírubou pro motor
  • Nerezové tělo, příruba pro motor z černého hliníku
  • Nerezové výstpní hřídele s perem nebo hladké
  • Kombinace kuželové spirálové převodovky a planetové převodovky
  • Výstupní moment
    • T2N: 12 Nm - 3200 Nm
  • Převodové poměry
    • 1-stupňová: 1 / 1,5 / 2 / 3 / 4 / 5
    • 2-stupňová: 7 / 10 / 15 / 20 / 25 / 35 / 50
    • 3-stupňová: 75 / 100 / 125 / 150 / 200 / 250 / 350 / 500
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 6 arcmin
    • 2-stupňová: ≤ 8 arcmin
    • 3-stupňová: ≤ 10 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 98%
    • 2-stupňová: ≥ 94%
    • 3-stupňová: ≥ 94%
  • Jednoduchá montáž
  • Nízká hlučnost
  • Kompaktní provedení
  • Velikosti: AT065FL / AT075FL / AT090FL / AT110FL / AT140FL / AT170FL / AT210FL / AT240FL / AT280FL

Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu .

PARAMETRY

Model

 Stupeň Převod1 AT065
FL		 AT075
FL		 AT090
FL		 AT110
FL		 AT140
FL		 AT170
FL		 AT210
FL		 AT240
FL		 AT280
FL
Nominální výstupní moment T2N Nm 1 1 25 45 78 150 360 585 1,300 2,150 3,200
1.5 25 45 78 150 360 585 1,300 2,150 3,200
2 24 42 68 150 330 544 1,220 2,010 3,050
3 18 33 54 120 270 450 1,020 1,650 2,850
4 13 28 48 100 224 376 860 1,410 2,300
5 12 25 40 85 196 320 740 1,210 2,000
2 7 12 12 33 91 91 91 195 358 358
10 24 28 68 150 208 208 430 846 846
15 18 33 54 120 270 312 645 1,269 1,269
20 13 28 48 100 224 376 860 1,410 1,629
25 12 25 40 85 196 320 740 1,210 2,000
35 12 25 40 85 196 320 740 1,210 1,790
50 12 25 40 85 196 320 740 1,210 1,465
3 75 - - - 120 210 312 585 1,269 1,269
100 - - - 100 224 376 780 1,410 1,692
125 - - - 85 196 320 740 1,210 2,000
150 - - - 120 135 312 390 975 975
200 - - - 100 180 376 520 1,300 1,300
250 - - - 85 196 320 650 1,210 1,625
350 - - - 85 196 320 740 1,210 1,790
500 - - - 85 196 320 740 1,210 1,465
Max. akcelerační moment T2B Nm 1,2,3 1~500 1.5 násobek nominálního výstupního momentu T2N
Max. akcelerační vstupní rychlost n1B ot/min 1 1~5 7,500 6,500 5,500 4,500 3,500 3,000 2,200 2,000 1,700
2 7~50 8,000 8,000 6,000 6,000 6,000 6,000 4,800 3,600 3,600
3 75~500 - - - 8,000 8,000 6,000 6,000 6,000 6,000
Vůle* arcmin 1 1~5 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
2 7~50 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8 ≤ 8
3 75~500 - - - ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10
Max. radiální zatížení F2rB2
Výstup d2		 N 1,2,3 1~500 900 1,100 1,700 2,700 4,800 6,600 11,500 16,000 18,000
Max. axiální zatížení F2aB2
Výstup d2		 N 1,2,3 1~500 450 550 850 1,350 2,400 3,300 5,750 8,500 9,000
Životnost hodin 1 1~5 20,000*
Účinnost % 1 1~5 ≥ 98 %
2,3 7~500 ≥ 94 %
Hmotnost kg 1 1~5 2.8 4.4 7.1 12.1 20.9 36.1 69.4 101.2 158.3
2 7~50 3.2 4.8 8.1 14.3 24.2 38.5 74.1 112.4 171.0
3 75~500 - - - 13.9 23.7 38.8 73.4 110.2 168.7
Provozní teplota ºC 1,2,3 1~500 -10ºC~+90ºC
Mazivo 1,2,3 1~500 Syntetické mazivo, ISO VG 150
Hlučnost
(n1=1500 ot/min, bez zatížení)		 dB(A) 1,2,3 1~500 ≤71 ≤72 ≤76 ≤77 ≤78 ≤79 ≤81 ≤83 ≤84

1. Převod ( i=N vstup / N výstup )
2. Na střed výstupní hřídele při 100 ot/min
* Při kontinuálním zatížení bude životnost menší než 10 000 hodin
* Vůle je měřena jako 2% nominální výstupního momentu T2N



Směr otáčení

draairichting-at-l-c-h

SETRVAČNOST

Model

 Stupeň Převod1 AT065FL AT075FL AT090FL AT110FL AT140FL AT170FL AT210FL AT240FL AT280FL
Hodnota setrvačnosti J1 kg*cm2  1 1 0.51 1.30 3.14 7.62 23.54 59.09 195.96 365.38 787.63
1.5 0.46 1.15 2.80 6.65 19.34 49.38 156.02 279.62 584.28
2 0.44 1.10 2.68 6.23 17.72 45.44 140.80 245.78 500.26
3 0.43 1.09 2.64 6.08 17.16 44.11 135.51 233.75 471.56
4 0.43 1.08 2.63 6.05 17.03 43.79 134.14 230.77 464.76
5 0.43 1.08 2.63 6.04 16.99 43.69 133.71 229.71 462.08
2 7 0.15 0.15 0.50 2.79 2.79 2.79 9.91 29.26 29.26
10 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
15 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
20 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
25 0.15 0.15 0.50 2.80 2.80 2.80 9.96 29.43 29.43
35 0.15 0.15 0.50 2.79 2.79 2.79 9.91 29.26 29.26
50 0.15 0.15 0.50 2.79 2.79 2.79 9.89 29.20 29.20
3 75 - - - 2.80 2.80 2.80 9.96 29.43 29.43
100 - - - 2.80 2.80 2.80 9.96 29.43 29.43
125 - - - 2.80 2.80 2.80 9.96 29.43 29.43
150 - - - 2.79 2.79 2.79 9.89 29.20 29.20
200 - - - 2.79 2.79 2.79 9.89 29.20 29.20
250 - - - 2.79 2.79 2.79 9.89 29.20 29.20
350 - - - 2.79 2.79 2.79 9.89 29.20 29.20
500 - - - 2.79 2.79 2.79 9.89 29.20 29.20

ROZMĚRY

AT-FL řada, 1-stupňová, převod i = 1 - 5

kuzelova-prevodovka-at-fl



AT065FL AT075FL AT090FL AT110FL AT140FL AT170FL AT210FL AT240FL AT280FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72.9 87 107 105 127 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 49 60.5 63 69.5 85.5 95 130 144.5 135
L22 81.5 98 108 124.5 155.5 180 235 264.5 275
C1 3 46 70 100 100 130 165 215 215 235
C2 3 M4 M5 M6 M6 M8 M10 M12 M12 M12
C3 3 ≤11
≤12		 ≤14
≤15.875
≤16		 ≤19 ≤24 ≤32 ≤38 ≤42 ≤48 ≤55
C4 3 30 34 40 40 50 60 85 85 116
C5 3G6 30 50 80 80 110 130 180 180 200
C6 3 3.5 8 4 4 5 6 6 6 6
C7 3 42 60 90 90 115 142 190 190 220
C8 3 19.5 19 17 17 19.5 22.5 29 29 63
C9 3 133.5 154.5 170 196.5 245 287.5 369 413.5 478
C10 3 13.25 13.5 10.75 10.75 13 15 20.75 20.75 53.5
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64

3. C1 - C10 jsou rozměry motoru



AT-FL řada, 2-stupňová, převod i = 7 - 50

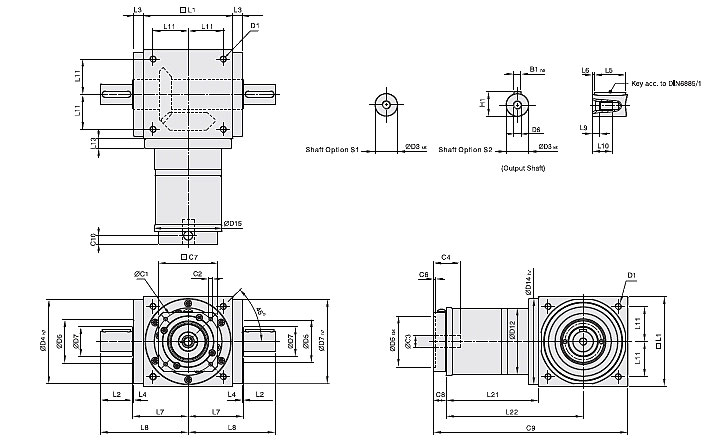

kuzelova-prevodovka-at-fl2



AT065FL AT075FL AT090FL AT110FL AT140FL AT170FL AT210FL AT240FL AT280FL
D1 M4 M6 M6 M8 M10 M12 M16 M16 M16
D3 k6 13 16 18 22 32 40 50 55 60
D4 h7 63 73 88 108 135 165 205 235 275
D5 31 35 43 53 68 83 104 124 144
D6 M4 M5 M5 M8 M12 M16 M16 M16 M20
D7 21 22 28 33 47 55 75 85 110
D12 62 72 86 106 104 128 160 180 200
D14 h7 63 73 88 108 135 165 205 235 275
D15 62.9 72.9 87 107 106 127 158 178 198
L1 65 75 90 110 140 170 210 240 280
L2 19.5 30 35 40 50 60 75 85 110
L3 13 14.5 15 15 15 15 20 25 25
L4 2 2 2 2 2 2 2 2 2
L5 16 25 28 32 45 50 70 80 100
L6 2 2.5 3.5 4 2.5 5 2.5 2.5 5
L7 47.5 54 62 72 87 102 127 147 167
L8 67 84 97 112 137 162 202 232 277
L9 4.5 4.8 4.8 7.2 10 12 12 12 15
L10 10 12.5 12.5 19 28 36 36 36 42
L11 27 30 36 44 55 67 85 95 110
L13 13 15 15 15 15 15 20 25 25
L21 75 84.5 99 122 144.5 157.5 206.5 239 248
L22 107.5 122 144 177 214.5 242.5 311.5 359 388
C1 4 46 46 70 100 100 100 130 165 165
C2 4 M4 M4 M5 M6 M6 M6 M8 M10 M10
C3 4 ≤12 ≤12 ≤16 ≤24 ≤24 ≤24 ≤32 ≤38 ≤38
C4 4 30 30 34 40 40 40 50 60 60
C5 4G6 30 30 50 80 80 80 110 130 130
C6 4 3.5 3.5 8 4 4 4 5 6 6
C7 4 42 42 60 92 92 92 115 142 142
C8 4 21.5 21.5 21.5 20 20 20 24 31 31
C9 4 161.5 181 210.5 252 304.5 347.5 440.5 510 559
C10 4 14.5 14.5 15.5 13 13 13 16 21 21
B1 h9 5 5 6 6 10 12 14 16 18
H1 15 18 20.5 24.5 35 43 53.5 59 64

4. C1 - C10 jsou rozměry motoru



AT-FL řada, 3-stupňová, převod i = 75 - 500

kuzelova-prevodovka-at-fl3



AT110FL AT140FL AT170FL AT210FL AT240FL AT280FL
D1 M8 M10 M12 M16 M16 M16
D3 k6 22 32 40 50 55 60
D4 h7 108 135 165 205 235 275
D5 53 68 83 104 124 144
D6 M8 M12 M16 M16 M16 M20
D7 33 47 55 75 85 110
D12 106 104 128 160 180 200
D14 h7 108 135 165 205 235 275
D15 107 106 127 158 178 198
L1 110 140 170 210 240 280
L2 40 50 60 75 85 110
L3 15 15 15 20 25 25
L4 2 2 2 2 2 2
L5 32 45 50 70 80 100
L6 4 2.5 5 2.5 2.5 5
L7 72 87 102 127 147 167
L8 112 137 162 202 232 277
L9 7.2 10 12 12 12 15
L10 19 28 36 36 36 42
L11 44 55 67 85 95 110
L13 15 15 15 20 25 25
L21 136.5 159.5 183.5 226 269 278
L22 191.5 229.5 268.5 331 389 418
C1 5 46 46 70 70 100 100
C2 5 M4 M4 M5 M5 M6 M6
C3 5 ≤12 ≤12 ≤16 ≤16 ≤24 ≤24
C4 5 30 30 34 34 40 40
C5 5G6 30 30 50 50 80 80
C6 5 3.5 3.5 8 8 4 4
C7 5 42 42 60 60 92 92
C8 5 21.5 21.5 21.5 21.5 20 20
C9 5 268 321 375 457.5 529 578
C10 5 14.5 14.5 15.5 15.5 13 13
B2 h9 6 10 12 14 16 18
H1 24.5 35 43 53.5 59 64
5. C1 - C10 jsou rozměry motoru
