AT-4M
Kuželové spirálové převodovky
- materiál převodovky AT nerezová ocel
- 10 možností uspořádání vstupní/výstupní hřídele vč. duté hřídele
- 9 velikostí: 65 mm až 280 mm
- rozsah momentů 12 až 3200 Nm
- široký rozsah převodových poměrů do 500:1
- vůle v ozubení až 6 arc.min
- mnoho patentovaných prvků
- tuhé mazivo pro celou životnost
- určeno pro pracovní režim S3 – servo aplikace (S1 po konzultaci)
- certifikace ATEX
Kuželová spirálová převodovka AT-4M je ideální úhlové řešení pro servo-aplikace. Přenáší velké kroutící momenty a má velmi malou vůli v ozubení. Dvě protilehlé hřídele je možné použít jako vstup. Na výstupu jsou dvě hřídele. Celonerezové provedení je velmi kompaktní a odolné.
Převodovky AT-4M jsou vhodné pro polohovací aplikace v pracovním režimu S3 (režim S1 po konzultaci).
- Kuželová spirálová převodovka s ozubeným soukolím tvořeným třemi spirálovými koly
- Oboustrannou průchozí hřídel lze použít pro vstup a obě boční hřídele pro výstup
- Nerezové tělo
- Nerezové hřídele s perem nebo hladké
- Výstupní moment:
- T2N: 12 Nm - 3200 Nm
- Převodové poměry
- 1-stupňová : 1
- Malá vůle v ozubení
- 1-stupňová: ≤ 6 arcmin
- Vysoká účinnost
- 1-stupňová: ≥ 98%
- Jednoduchá montáž
- Nízká hlučnost
- Kompaktní provedení
- Velikosti: AT065 4M / AT075 4M / AT090 4M / AT110 4M / AT140 4M / AT170 4M / AT210 4M / AT240 4M / AT280 4M
- Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu .
PARAMETRY
|
Model |
Stupeň | Převod1 | AT065 4M | AT075 4M | AT090 4M | AT110 4M | AT140 4M | AT170 4M | AT210 4M | AT240 4M | AT280 4M | |
| Nominální výstupní moment T2N | Nm | 1 | 1 | 25 | 45 | 78 | 150 | 360 | 585 | 1,300 | 2,150 | 3,200 |
| Max. akcelerační moment T2B | Nm | 1 | 1 | 1.5 násobek nominálního výstupního momentu T2N | ||||||||
| Max. akcelerační vstupní rychlost n1B | ot/min | 1 | 1 | 7,500 | 6,500 | 5,500 | 4,500 | 3,500 | 3,000 | 2,200 | 2,000 | 1,700 |
| Vůle* | arcmin | 1 | 1 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 |
| Max. radiální zatížení F1rB2 Input d1 |
N | 1 | 1 | 700 | 950 | 1,450 | 2,100 | 2,700 | 3,800 | 7,800 | 9,600 | 10,500 |
| Max. radiální zatížení F2rB3 Výstup d2 |
N | 1 | 1 | 900 | 1,100 | 1,700 | 2,700 | 4,800 | 6,600 | 11,500 | 16,000 | 18,000 |
| Max. axiální zatížení F1aB2 Vstup d1 |
N | 1 | 1 | 350 | 425 | 725 | 1,050 | 1,350 | 1,900 | 3,900 | 4,800 | 5,250 |
| Max. axiální zatížení F2aB3 Výstup d2 |
N | 1 | 1 | 450 | 550 | 850 | 1,350 | 2,400 | 3,300 | 5,750 | 8,500 | 9,000 |
| Životnost | hodin | 1 | 1 | 20,000* | ||||||||
| Účinnost n | % | 1 | 1 | ≥ 98 % | ||||||||
| Hmotnost | kg | 1 | 1 | 3.5 | 5.6 | 9.1 | 15.4 | 24.8 | 42.6 | 82.5 | 123.5 | 193.3 |
| Provozní teplota | ºC | 1 | 1 | -10ºC~+90ºC | ||||||||
| Mazání | 1 | 1 | Syntetické mazivo, ISO VG 150 | |||||||||
| Hlučnost (n1=1500 ot/min, bez zatížení) |
dB(A) | 1 | 1 | ≤68 | ≤70 | ≤74 | ≤76 | ≤77 | ≤78 | ≤80 | ≤82 | ≤83 |
1. Převod ( i=N vstup / N výstup )
2. Na střed vstupní hřídele při 100 ot/min
3. Na střed výstupní hřídele při 100 ot/min
* Při kontinuálním zatížení bude životnost menší než 10 000 hodin
* Vůle je měřena jako 2% nominální výstupního momentu T2N
Směr otáčení
SETRVAČNOST
|
Model |
Stupeň | Převod1 | AT065 4M | AT075 4M | AT090 4M | AT110 4M | AT140 4M | AT170 4M | AT210 4M | AT240 4M | AT280 4M | |
| Hodnota setrvačnosti J1 | kg*cm2 | 1 | 1 | 0.51 | 1.30 | 3.16 | 7.70 | 23.57 | 58.99 | 195.40 | 369.34 | 799.12 |

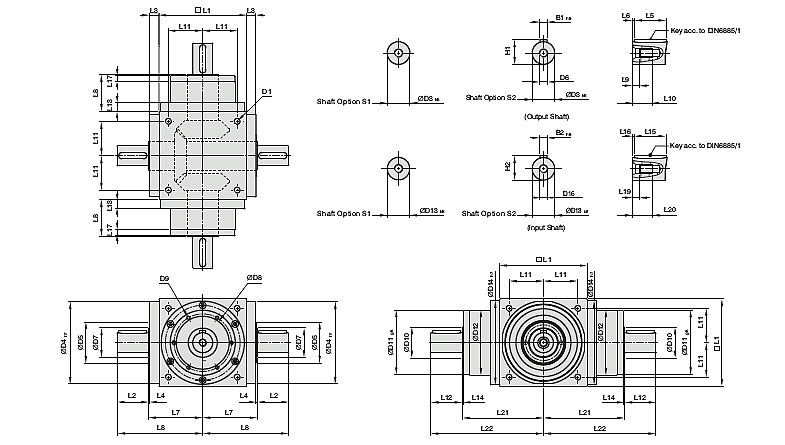

ROZMĚRY
AT-4M řada, 1-stupňová
| AT065 4M | AT075 4M | AT090 4M | AT110 4M | AT140 4M | AT170 4M | AT210 4M | AT240 4M | AT280 4M | |
| D1 | M4 | M6 | M6 | M8 | M10 | M12 | M16 | M16 | M16 |
| D3 k6 | 13 | 16 | 18 | 22 | 32 | 40 | 50 | 55 | 60 |
| D4 h7 | 63 | 73 | 88 | 108 | 135 | 165 | 205 | 235 | 275 |
| D5 | 31 | 35 | 43 | 53 | 68 | 83 | 104 | 124 | 144 |
| D6 | M4 | M5 | M5 | M8 | M12 | M16 | M16 | M16 | M20 |
| D7 | 21 | 22 | 28 | 33 | 47 | 55 | 75 | 85 | 110 |
| D8 | 53 | 62 | 76 | 95 | 92 | 114 | 142 | 160 | 176 |
| D9 | 4xM4xL7 | 4xM5xL8 | 4xM5xL8 | 6xM6xL10 | 6xM6xL10 | 6xM8xL12.5 | 6xM8xL12.5 | 6xM8xL12.5 | 6xM10xL15 |
| D10 | 15.4 | 20.4 | 25.8 | 35.8 | 49.8 | 59.3 | 79.3 | 92.3 | 102.3 |
| D11 g6 | 62.9 | 72.9 | 87 | 107 | 103 | 127 | 158 | 178 | 198 |
| D12 | 62 | 72 | 86 | 106 | 104 | 128 | 160 | 180 | 200 |
| D13 k6 | 13 | 16 | 18 | 22 | 32 | 40 | 50 | 55 | 60 |
| D14 h7 | 63 | 73 | 88 | 108 | 135 | 165 | 205 | 235 | 275 |
| D16 | M4 | M5 | M5 | M8 | M12 | M16 | M16 | M16 | M20 |
| L1 | 65 | 75 | 90 | 110 | 140 | 170 | 210 | 240 | 280 |
| L2 | 19.5 | 30 | 35 | 40 | 50 | 60 | 75 | 85 | 110 |
| L3 | 13 | 14.5 | 15 | 15 | 15 | 15 | 20 | 25 | 25 |
| L4 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| L5 | 16 | 25 | 28 | 32 | 45 | 50 | 70 | 80 | 100 |
| L6 | 2 | 2.5 | 3.5 | 4 | 2.5 | 5 | 2.5 | 2.5 | 5 |
| L7 | 47.5 | 54 | 62 | 72 | 87 | 102 | 127 | 147 | 167 |
| L8 | 67 | 84 | 97 | 112 | 137 | 162 | 202 | 232 | 277 |
| L9 | 4.5 | 4.8 | 4.8 | 7.2 | 10 | 12 | 12 | 12 | 15 |
| L10 | 10 | 12.5 | 12.5 | 19 | 28 | 36 | 36 | 36 | 42 |
| L11 | 27 | 30 | 36 | 44 | 55 | 67 | 85 | 95 | 110 |
| L12 | 19.5 | 30 | 35 | 40 | 50 | 60 | 75 | 85 | 110 |
| L13 | 13 | 15 | 15 | 15 | 15 | 15 | 20 | 25 | 25 |
| L14 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| L15 | 16 | 25 | 28 | 32 | 45 | 50 | 70 | 80 | 100 |
| L16 | 2 | 2.5 | 3.5 | 4 | 2.5 | 5 | 2.5 | 2.5 | 5 |
| L17 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 |
| L18 | 43 | 52.5 | 55 | 60 | 60 | 70 | 90 | 105 | 120 |
| L19 | 4.5 | 4.8 | 4.8 | 7.2 | 10 | 12 | 12 | 12 | 15 |
| L20 | 10 | 12.5 | 12.5 | 19 | 28 | 36 | 36 | 36 | 42 |
| L21 | 75.5 | 90 | 100 | 115 | 130 | 155 | 195 | 225 | 260 |
| L22 | 95 | 120 | 135 | 155 | 180 | 215 | 270 | 310 | 370 |
| B1 h9 | 5 | 5 | 6 | 6 | 10 | 12 | 14 | 16 | 18 |
| B2 h9 | 5 | 5 | 6 | 6 | 10 | 12 | 14 | 16 | 18 |
| H1 | 15 | 18 | 20.5 | 24.5 | 35 | 43 | 53.5 | 59 | 64 |
| H2 | 15 | 18 | 20.5 | 24.5 | 35 | 43 | 53.5 | 59 | 64 |
