MGOK řada

Velký výkon s vysokou přesností

výstupní příruba pro pastorek dle ISO 9409
velikosti: 115 až 320 mm
až 4 stupňové provedení s poměrem 10.000:1 (≤2 arc. min)
vysoká účinnost až 95%, tichý a přesný chod
tuhé mazivo pro celou životnost
převodovky lze spojit s jakýmkoliv motorem během několika sekund
certifikace ATEX

Řada planetových převodovek Apex MGOK s výstupní přírubou vyniká vysokým radiálním, axiálním zatížením při maxímální přesnosti i zatížení. Převodovky MGOK využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti.

Řada planetových převodovek Apex MGOK využívá technologii zesílených ložisek. Výstupem je ISO příruba.

Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
Tělo z uhlíkové oceli, příruba pro motor ze slitin hliníku
Výstupní příruba pro pastorek ISO dle 9409
Výstupní moment:
- T_2N : 24 Nm - 5610 Nm
Převodové poměry
- 2-stupňová MGOK: 4 / 5 / 7 / 8 / 10 / 16 / 20 / 21 / 25 / 28 / 31 / 35 / 40 / 46 / 50 / 61 / 70 / 91 / 100
- 3-stupňová MGOK: 21 / 31 / 46 / 61 / 91 / 64 / 84 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1,000
- 4-stupňová MGOK: 1,225 / 1,400 / 1,750 / 2,000 / 2,800 / 3,500 / 5,000 / 7,000 / 10,000
Malá vůle v ozubení
- 2-stupňová: ≤ 4 arcmin
- 3-stupňová: ≤ 4 arcmin
- 4-stupňová: ≤ 4 arcmin
Vysoká účinnost
- 2-stupňová: ≥ 94-95%
- 3-stupňová: ≥ 92-93%
- 4-stupňová: ≥ 90%
Jednoduchá montáž
Nízká hlučnost
Kompaktní provedení
Velikosti: MGOK 115 / MGOK 140 / MGOK 170 / MGOK 240 / MGOK 285 / MGOK 320
Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu.

Příklad objednacího kódu:

AHK064-012 , AHK064-016 , AHK064-020 , AHK064-025 , AHK064-028 , AHK064-035 , AHK064-040 , AHK064-049 , AHK064-050 , AHK064-070 , AHK064-100 , AHK090-012 , AHK090-016 , AHK090-020 , AHK090-025 , AHK090-028 , AHK090-035 , AHK090-040 , AHK090-049 , AHK090-050 , AHK090-070 , AHK090-100 , AHK110-012 , AHK110-016 , AHK110-020 , AHK110-025 , AHK110-028 , AHK110-035 , AHK110-040 , AHK110-049 , AHK110-050 , AHK110-070 , AHK110-100 , AHK140-012 , AHK140-016 , AHK140-020 , AHK140-025 , AHK140-028 , AHK140-035 , AHK140-040 , AHK140-049 , AHK140-050 , AHK140-070 , AHK140-100 , AHK200-012 , AHK200-016 , AHK200-020 , AHK200-025 , AHK200-028 , AHK200-035 , AHK200-040 , AHK200-049 , AHK200-050 , AHK200-070 , AHK200-100 , AHK255-015 , AHK255-020 , AHK255-025 , AHK255-035 , AHK255-049 , AHK255-050 , AHK255-070 , AHK255-100 , AHK285-015 , AHK285-020 , AHK285-025 , AHK285-035 , AHK285-049 , AHK285-050 , AHK285-050 , AHK285-070 , AHK285-100 , AHK285-10000 , AHK285-1225 , AHK285-1400 , AHK285-1750 , AHK285-2000 , AHK285-2800 , AHK285-3500 , AHK285-5000 , AHK285-7000 , AHK355-015 , AHK355-020 , AHK355-025 , AHK355-035 , AHK355-049 , AHK355-050 , AHK355-070 , AHK355-100 , AHK355-10000 , AHK355-1225 , AHK355-1400 , AHK355-1750 , AHK355-2000 , AHK355-2800 , AHK355-3500 , AHK355-5000 , AHK355-7000 , AHK450-10000 , AHK450-1225 , AHK450-1400 , AHK450-1750 , AHK450-2000 , AHK450-2800 , AHK450-3500 , AHK450-5000 , AHK450-7000 , AHKA285-100 , AHKA285-1000 , AHKA285-125 , AHKA285-140 , AHKA285-175 , AHKA285-200 , AHKA285-250 , AHKA285-350 , AHKA285-500 , AHKA285-700 , AHKA355-100 , AHKA355-1000 , AHKA355-125 , AHKA355-140 , AHKA355-175 , AHKA355-200 , AHKA355-250 , AHKA355-350 , AHKA355-500 , AHKA355-700 , AHKA450-100 , AHKA450-1000 , AHKA450-125 , AHKA450-140 , AHKA450-175 , AHKA450-200 , AHKA450-250 , AHKA450-350 , AHKA450-500 , AHKB090-064 , AHKB090-084 , AHKB090-100 , AHKB090-1000 , AHKB090-125 , AHKB090-140 , AHKB090-175 , AHKB090-200 , AHKB090-250 , AHKB090-280 , AHKB090-350 , AHKB090-400 , AHKB090-500 , AHKB090-700 , AHKB110-064 , AHKB110-084 , AHKB110-100 , AHKB110-1000 , AHKB110-125 , AHKB110-140 , AHKB110-175 , AHKB110-200 , AHKB110-250 , AHKB110-280 , AHKB110-350 , AHKB110-400 , AHKB110-500 , AHKB110-700 , AHKB140-064 , AHKB140-084 , AHKB140-100 , AHKB140-1000 , AHKB140-125 , AHKB140-140 , AHKB140-175 , AHKB140-200 , AHKB140-250 , AHKB140-280 , AHKB140-350 , AHKB140-400 , AHKB140-500 , AHKB140-700 , AHKB200-064 , AHKB200-084 , AHKB200-100 , AHKB200-1000 , AHKB200-125 , AHKB200-140 , AHKB200-175 , AHKB200-200 , AHKB200-250 , AHKB200-280 , AHKB200-350 , AHKB200-400 , AHKB200-500 , AHKB200-700 , AHKB255-100 , AHKB255-1000 , AHKB255-125 , AHKB255-140 , AHKB255-175 , AHKB255-200 , AHKB255-250 , AHKB255-280 , AHKB255-350 , AHKB255-500 , AHKB255-700 , AHKB285-100 , AHKB285-1000 , AHKB285-125 , AHKB285-140 , AHKB285-175 , AHKB285-200 , AHKB285-250 , AHKB285-350 , AHKB285-500 , AHKB285-700 , AHKB355-100 , AHKB355-1000 , AHKB355-125 , AHKB355-140 , AHKB355-175 , AHKB355-200 , AHKB355-250 , AHKB355-350 , AHKB355-500 , AHKB355-700 , AHKC064-004 , AHKC064-005 , AHKC064-007 , AHKC064-008 , AHKC064-010 , AHKC090-004 , AHKC090-005 , AHKC090-007 , AHKC090-008 , AHKC090-010 , AHKC090-021 , AHKC090-031 , AHKC090-046 , AHKC090-061 , AHKC090-091 , AHKC110-004 , AHKC110-005 , AHKC110-007 , AHKC110-008 , AHKC110-010 , AHKC110-021 , AHKC110-031 , AHKC110-046 , AHKC110-061 , AHKC110-091 , AHKC140-004 , AHKC140-005 , AHKC140-007 , AHKC140-008 , AHKC140-010 , AHKC140-021 , AHKC140-031 , AHKC140-046 , AHKC140-061 , AHKC140-091 , AHKC200-004 , AHKC200-005 , AHKC200-007 , AHKC200-008 , AHKC200-010 , AHKC200-021 , AHKC200-031 , AHKC200-046 , AHKC200-061 , AHKC200-091 , AHKC255-005 , AHKC255-007 , AHKC255-010 , AHKC255-021 , AHKC255-031 , AHKC255-046 , AHKC255-061 , AHKC255-091 , AHKC285-005 , AHKC285-007 , AHKC285-010 , AHKC285-021 , AHKC285-031 , AHKC285-046 , AHKC285-061 , AHKC285-091 , AHKC355-021 , AHKC355-031 , AHKC355-046 , AHKC355-061 , AHKC355-091 , AHKC450-021 , AHKC450-031 , AHKC450-046 , AHKC450-061 , AHKC450-091

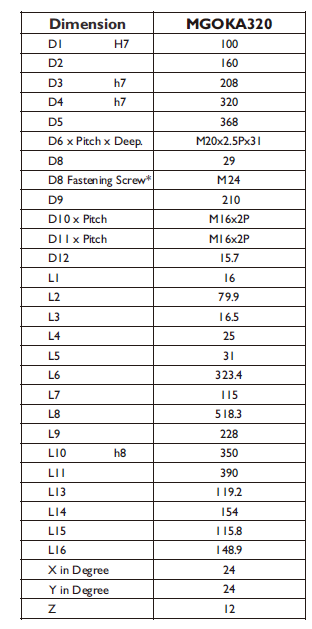

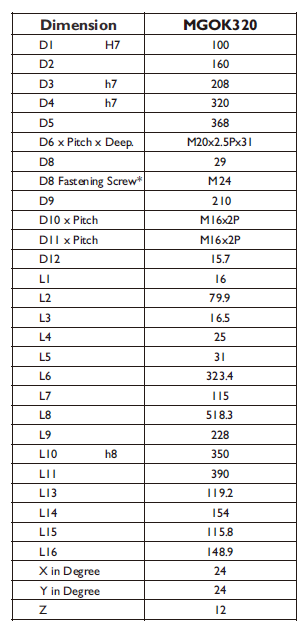

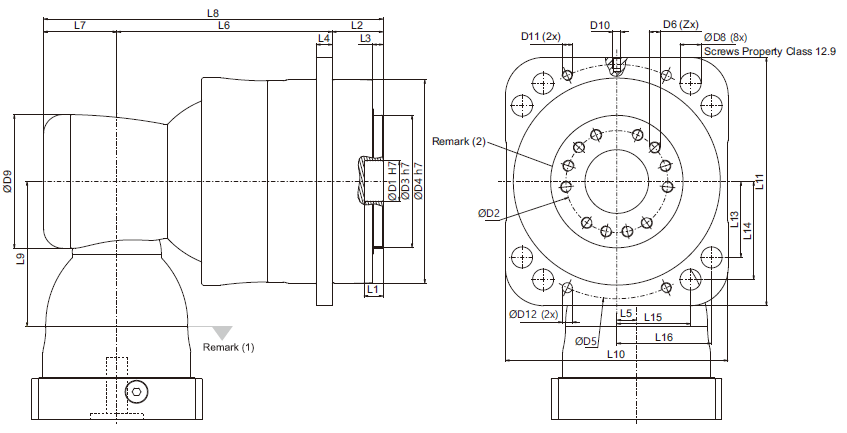

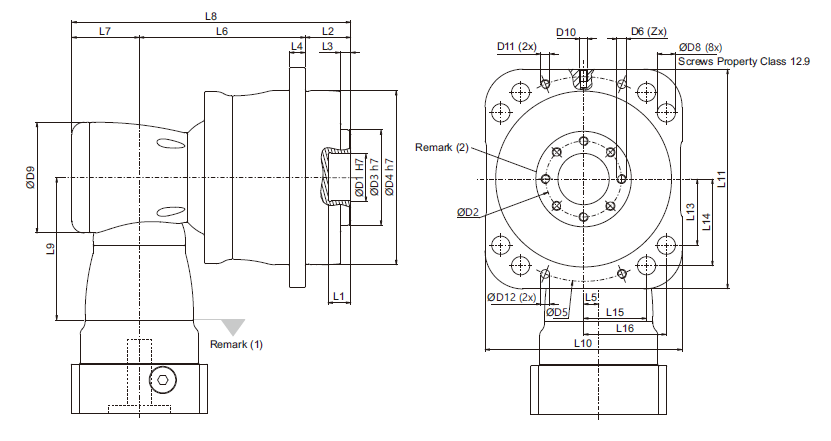

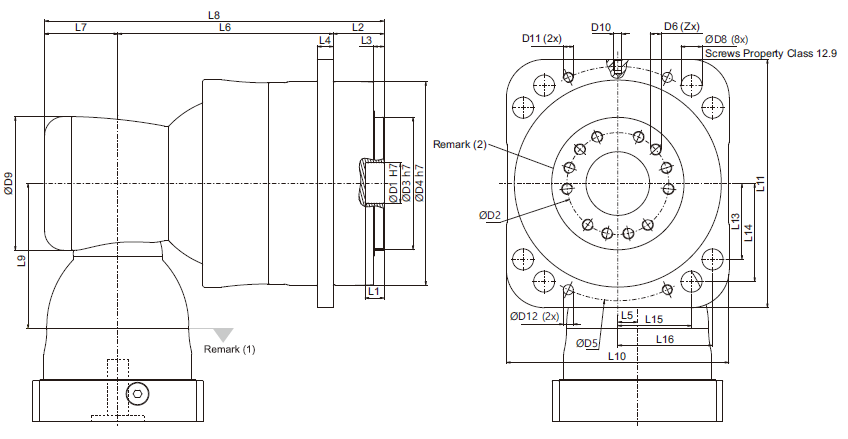

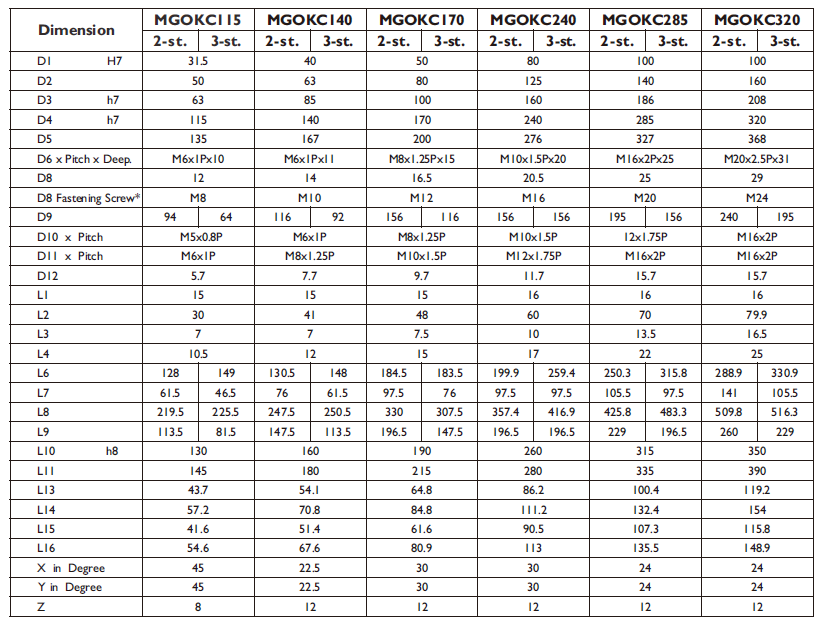

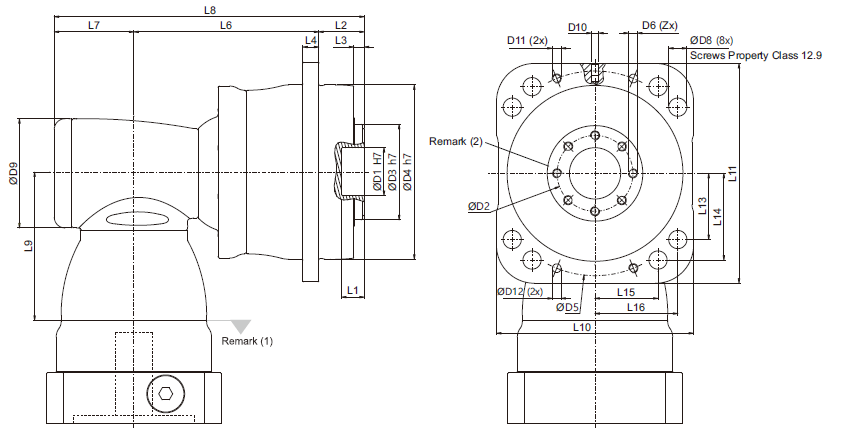

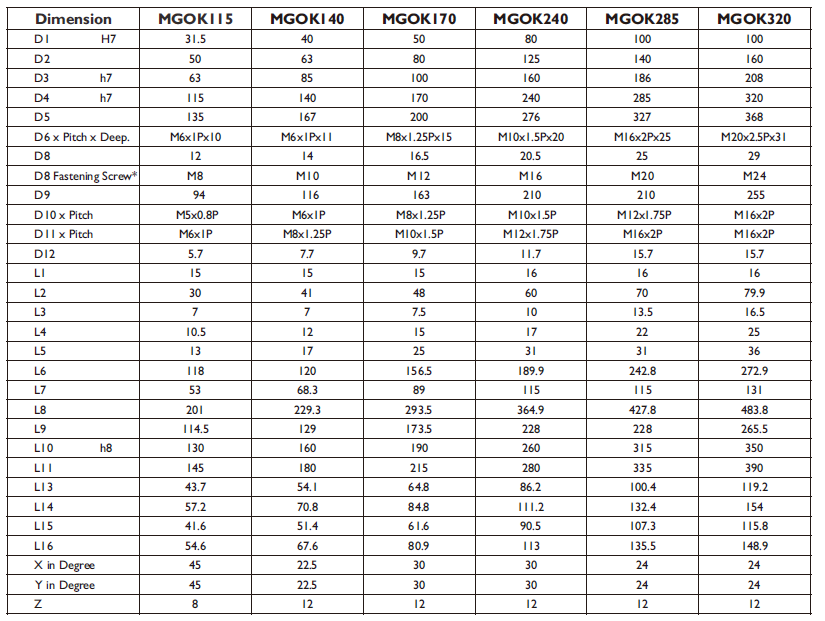

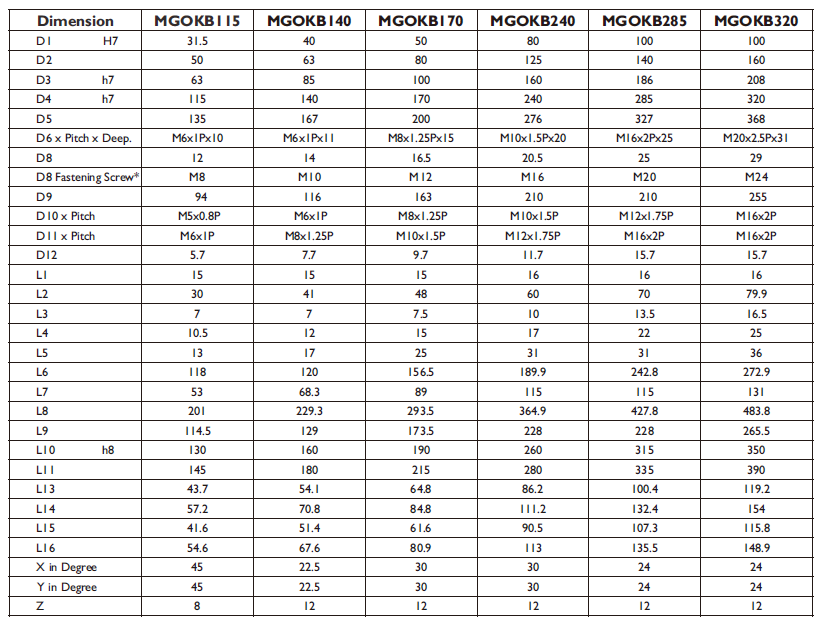

PARAMETRY převodovky MGOK

Model		Stupeň	Převod	MGOK 115	MGOK 140	MGOK 170	MGOK 240	MGOK 285	MGOK 320
Nominální výstupní moment T_2N	Nm	2	12	195	365	805	1 495	1 680	3 280
			15	-	-	-	-	2 005	3 675
			16	185	350	775	1 510	1 680	3 280
			20	180	335	750	1 520	1 780	3 710
			25	195	350	710	1 320	1 775	3 735
			28	170	320	720	1 465	1 560	3 000
			35	190	355	715	1 330	1 950	3 750
			40	160	305	680	1 405	1 440	2 400
			49	135	290	585	1 105	1 680	2 685
			50	185	345	725	1 345	1 800	3 000
			70	135	295	600	1 130	1 710	2 730
			100	57	160	350	605	915	1 590
Bezpečnostní STOP moment T_2NOT	Nm	2	12 - 100	2-násobek T_2N
Maximální akcelerační moment	Nm	2	12 - 100	1,5 násobek T_2N
Moment na prázdno	Nm	2	12 - 100	1,3	2	3,1	6	13	16
Vůle ⁽²⁾	arcmin	2	12 - 100	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Torzní tuhost	Nm/arcmin	2	12 - 100	27	56	112	389	642	1 275
Nominální vstupní rychlost n_IN	ot/min	2	12 - 100	3 000	2 800	2 700	2 200	2 100	2 000
Max. vstupní rychlost n_1B	ot/min	2	12 - 100	6 000	6 000	4 500	4 500	4 000	3 000
Max. axiální zatížení F_2a	N	2	12 - 100	2 900	4 070	13 700	29 000	40 000	46 000
Max. ohýbací moment M_2k	Nm	2	12 - 100	1 300	2 180	3 600	10 500	18 400	22 000
Provozní teplota	°C	2	12 - 100	-10°C - 90°C
Třída ochrany		2	12 - 100	IP67
Mazání		2	12 - 100	Syntetické mazivo
Montážní pozice		2	12 - 100	Všechny polohy
Hlučnost ⁽³⁾	dB(A)	2	12 - 100	≤ 66	≤ 68	≤ 68	≤ 70	≤ 70	≤ 72
Účinnost	%	2	12 - 100	≥ 94%

(1) Převod ( i=N vstup / N výstup )

(2) Vůle se měří při 2 % jmenovitého výstupního momentu T2N .
(3) Hodnoty jsou měřeny u převodovky s převodovým poměrem 100 (dvoustupňová), bez zatížení při 3 000 ot/min nebo při příslušných Jmenovitých vstupních otáčkách podle větší velikosti modelu.
Při nižším převodovém poměru a/nebo vyšších otáčkách mohou být hodnoty vyšší.
(4) Platí pro výstupní ﬂange střed při 100 ot.

SETRVAČNOST

Model		MGOK 115	MGOK 140	MGOK 170	MGOK 240	MGOK 285	MGOK 320
8	kg.cm²	-	-	-	-	-	-
11		0,18	-	-	-	-	-
14		0,5	0,52	-	-	-	-
19		0,65	1,69	1,71	-	-	-
24		-	4,89	5,05	6,92	-	-
28		-	-	6,55	6,98	-	-
32		-	-	9,47	10,18	10,18	-
35		-	-	14,91	15,21	15,21	15,68
38		-	-	20,69	20,7	20,7	21,69
42		-	-	-	22,83	22,83	23,59
48		-	-	-	58,45	58,45	59,3
