MGOHK řada

Řada planetových převodovek Apex MGOHK s výstupní přírubou vyniká vysokým radiálním, axiálním zatížením při maxímální přesnosti i zatížení. Převodovky MGOHK využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti.

Řada planetových převodovek Apex MGOHK využívá technologii zesílených ložisek. Výstupem je ISO příruba.

• Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
• Tělo z uhlíkové oceli, příruba pro motor ze slitin hliníku
• Výstupní příruba pro pastorek ISO dle 9409

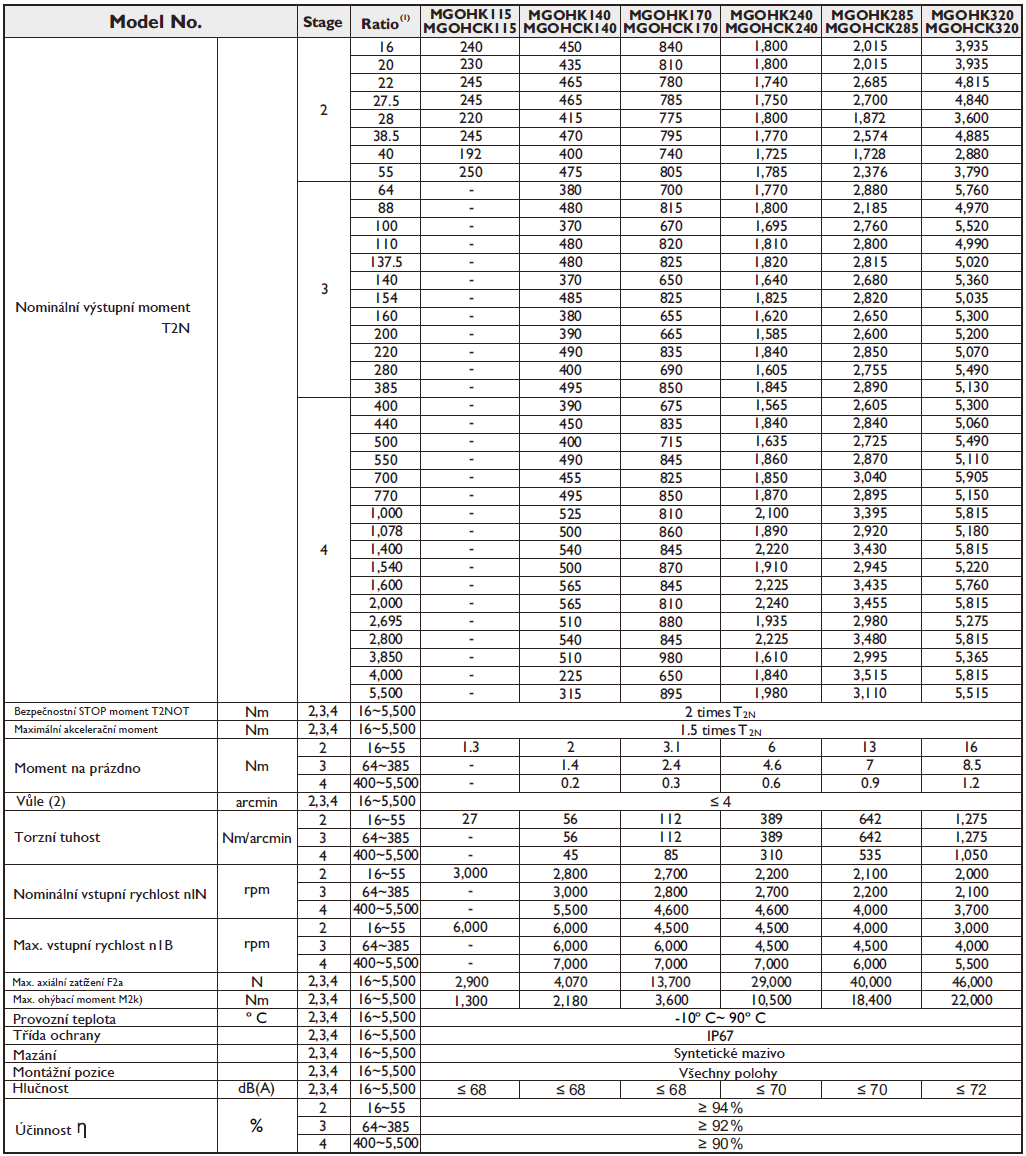

• Výstupní moment:
  • T_2N : 75 Nm - 5905 Nm
• Převodové poměry
  • 2-stupňová MGOHK: 4 / 5.5 / 8 / 11 / 16 / 20 / 22 / 27.5 / 28 / 38.5 / 40 / 55
  • 3-stupňová MGOHK: 64 / 88 / 100 / 110 / 137.5 / 140 / 154 / 160 / 200 / 220 / 280 / 385
  • 4-stupňová MGOHK: 400 / 440 / 500 / 550 / 700 / 770 / 1000 / 1078 / 1400 / 1540 / 1600 / 2000 / 2695 / 2800 / 3850 / 4000 / 5500
• Malá vůle v ozubení
  • 2-stupňová: ≤ 4 arcmin
  • 3-stupňová: ≤ 4 arcmin
  • 4-stupňová: ≤ 4 arcmin
• Vysoká účinnost
  • 2-stupňová: ≥ 94-95%
  • 3-stupňová:  ≥ 92%
  • 4-stupňová:  ≥ 90%
• Jednoduchá montáž
• Nízká hlučnost
• Kompaktní provedení

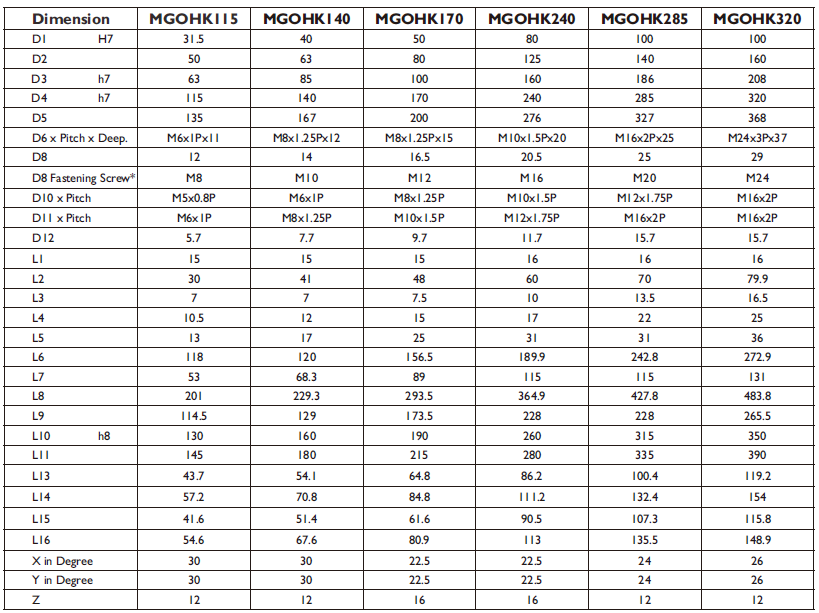

• Velikosti: MGOHK115 / MGOHK140 / MGOHK170 / MGOHK240 / MGOHK285 / MGOHK320
• Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu.

Příklad objednacího kódu:

AHK064-012 , AHK064-016 , AHK064-020 , AHK064-025 , AHK064-028 , AHK064-035 , AHK064-040 , AHK064-049 , AHK064-050 , AHK064-070 , AHK064-100 , AHK090-012 , AHK090-016 , AHK090-020 , AHK090-025 , AHK090-028 , AHK090-035 , AHK090-040 , AHK090-049 , AHK090-050 , AHK090-070 , AHK090-100 , AHK110-012 , AHK110-016 , AHK110-020 , AHK110-025 , AHK110-028 , AHK110-035 , AHK110-040 , AHK110-049 , AHK110-050 , AHK110-070 , AHK110-100 , AHK140-012 , AHK140-016 , AHK140-020 , AHK140-025 , AHK140-028 , AHK140-035 , AHK140-040 , AHK140-049 , AHK140-050 , AHK140-070 , AHK140-100 , AHK200-012 , AHK200-016 , AHK200-020 , AHK200-025 , AHK200-028 , AHK200-035 , AHK200-040 , AHK200-049 , AHK200-050 , AHK200-070 , AHK200-100 , AHK255-015 , AHK255-020 , AHK255-025 , AHK255-035 , AHK255-049 , AHK255-050 , AHK255-070 , AHK255-100 , AHK285-015 , AHK285-020 , AHK285-025 , AHK285-035 , AHK285-049 , AHK285-050 , AHK285-050 , AHK285-070 , AHK285-100 , AHK285-10000 , AHK285-1225 , AHK285-1400 , AHK285-1750 , AHK285-2000 , AHK285-2800 , AHK285-3500 , AHK285-5000 , AHK285-7000 , AHK355-015 , AHK355-020 , AHK355-025 , AHK355-035 , AHK355-049 , AHK355-050 , AHK355-070 , AHK355-100 , AHK355-10000 , AHK355-1225 , AHK355-1400 , AHK355-1750 , AHK355-2000 , AHK355-2800 , AHK355-3500 , AHK355-5000 , AHK355-7000 , AHK450-10000 , AHK450-1225 , AHK450-1400 , AHK450-1750 , AHK450-2000 , AHK450-2800 , AHK450-3500 , AHK450-5000 , AHK450-7000 , AHKA285-100 , AHKA285-1000 , AHKA285-125 , AHKA285-140 , AHKA285-175 , AHKA285-200 , AHKA285-250 , AHKA285-350 , AHKA285-500 , AHKA285-700 , AHKA355-100 , AHKA355-1000 , AHKA355-125 , AHKA355-140 , AHKA355-175 , AHKA355-200 , AHKA355-250 , AHKA355-350 , AHKA355-500 , AHKA355-700 , AHKA450-100 , AHKA450-1000 , AHKA450-125 , AHKA450-140 , AHKA450-175 , AHKA450-200 , AHKA450-250 , AHKA450-350 , AHKA450-500 , AHKB090-064 , AHKB090-084 , AHKB090-100 , AHKB090-1000 , AHKB090-125 , AHKB090-140 , AHKB090-175 , AHKB090-200 , AHKB090-250 , AHKB090-280 , AHKB090-350 , AHKB090-400 , AHKB090-500 , AHKB090-700 , AHKB110-064 , AHKB110-084 , AHKB110-100 , AHKB110-1000 , AHKB110-125 , AHKB110-140 , AHKB110-175 , AHKB110-200 , AHKB110-250 , AHKB110-280 , AHKB110-350 , AHKB110-400 , AHKB110-500 , AHKB110-700 , AHKB140-064 , AHKB140-084 , AHKB140-100 , AHKB140-1000 , AHKB140-125 , AHKB140-140 , AHKB140-175 , AHKB140-200 , AHKB140-250 , AHKB140-280 , AHKB140-350 , AHKB140-400 , AHKB140-500 , AHKB140-700 , AHKB200-064 , AHKB200-084 , AHKB200-100 , AHKB200-1000 , AHKB200-125 , AHKB200-140 , AHKB200-175 , AHKB200-200 , AHKB200-250 , AHKB200-280 , AHKB200-350 , AHKB200-400 , AHKB200-500 , AHKB200-700 , AHKB255-100 , AHKB255-1000 , AHKB255-125 , AHKB255-140 , AHKB255-175 , AHKB255-200 , AHKB255-250 , AHKB255-280 , AHKB255-350 , AHKB255-500 , AHKB255-700 , AHKB285-100 , AHKB285-1000 , AHKB285-125 , AHKB285-140 , AHKB285-175 , AHKB285-200 , AHKB285-250 , AHKB285-350 , AHKB285-500 , AHKB285-700 , AHKB355-100 , AHKB355-1000 , AHKB355-125 , AHKB355-140 , AHKB355-175 , AHKB355-200 , AHKB355-250 , AHKB355-350 , AHKB355-500 , AHKB355-700 , AHKC064-004 , AHKC064-005 , AHKC064-007 , AHKC064-008 , AHKC064-010 , AHKC090-004 , AHKC090-005 , AHKC090-007 , AHKC090-008 , AHKC090-010 , AHKC090-021 , AHKC090-031 , AHKC090-046 , AHKC090-061 , AHKC090-091 , AHKC110-004 , AHKC110-005 , AHKC110-007 , AHKC110-008 , AHKC110-010 , AHKC110-021 , AHKC110-031 , AHKC110-046 , AHKC110-061 , AHKC110-091 , AHKC140-004 , AHKC140-005 , AHKC140-007 , AHKC140-008 , AHKC140-010 , AHKC140-021 , AHKC140-031 , AHKC140-046 , AHKC140-061 , AHKC140-091 , AHKC200-004 , AHKC200-005 , AHKC200-007 , AHKC200-008 , AHKC200-010 , AHKC200-021 , AHKC200-031 , AHKC200-046 , AHKC200-061 , AHKC200-091 , AHKC255-005 , AHKC255-007 , AHKC255-010 , AHKC255-021 , AHKC255-031 , AHKC255-046 , AHKC255-061 , AHKC255-091 , AHKC285-005 , AHKC285-007 , AHKC285-010 , AHKC285-021 , AHKC285-031 , AHKC285-046 , AHKC285-061 , AHKC285-091 , AHKC355-021 , AHKC355-031 , AHKC355-046 , AHKC355-061 , AHKC355-091 , AHKC450-021 , AHKC450-031 , AHKC450-046 , AHKC450-061 , AHKC450-091
