MGOH řada

Řada planetových převodovek Apex MGOH s výstupní přírubou vyniká vysokým radiálním, axiálním zatížením při maxímální přesnosti i zatížení. Převodovky MGOK využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti.

Řada planetových převodovek Apex MGOH využívá technologii zesílených ložisek. Výstupem je ISO příruba.

• Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
• Tělo z uhlíkové oceli, příruba pro motor ze slitin hliníku
• Výstupní příruba pro pastorek ISO dle 9409
• Výstupní moment:
  • T_2N : 96 Nm - 5780 Nm
• Převodové poměry
  • 1-stupňová MGOH: 4 / 5.5
  • 2-stupňová MGOH: 16 / 20 / 22 / 27.5 / 28 / 38.5 / 40 / 55
  • 3-stupňová MGOH: 64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400
• Malá vůle v ozubení
  • 1-stupňová: ≤ 3 arcmin
  • 2-stupňová: ≤ 4 arcmin
  • 3-stupňová: ≤ 4 arcmin
• Vysoká účinnost
  • 1-stupňová: ≥ 97%
  • 2-stupňová:  ≥ 94%
  • 3-stupňová:  ≥ 92%
• Jednoduchá montáž
• Nízká hlučnost
• Kompaktní provedení

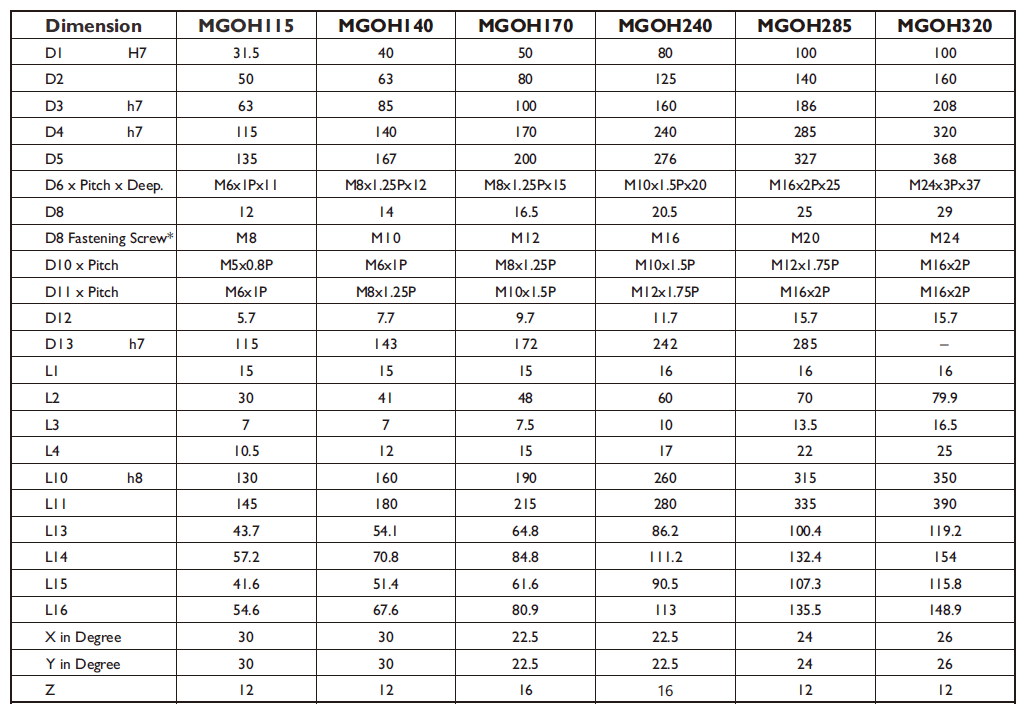

• Velikosti: MGOH115 / MGOH140 / MGOH170 / MGOH240 / MGOH285 / MGOH320
• Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu.
