Planetová převodovka řady L
- Velikost: 090
- Převodový poměr: i = 5; i = 7
- Integrovaný (svařený) pastorek: M2, Z = 33; M2, Z = 37
- Průměr vstupní hřídele: 22 mm; 24 mm
Lineární systém pro laserové pálící stroje
- velikost: 090
- převodový poměr: i = 5; i = 7
- integrovaný (svařený) pastorek: M2, Z = 33; M2, Z = 37
- průměr vstupní hřídele: 22 mm; 24 mm
- Jedná se o sadu převodovky s pastorkem série „L“, která byla navržena speciálně pro aplikace v oblasti laserového, plazmového a jiných typů řezání. Díky své výjimečné vnitřní konstrukci je převodovka ideální pro dynamické aplikace, které vyžadují polohování ve vysokém tempu a se změnami směru a to vše při zachování důrazu na přesnost.
Zvláštnosti konstrukce:
- pastorek laserově navařen na hřídeli,
- ozubená koruna vyrobená z legované oceli, cementována a indukčně kalena, ozubení broušeno. Díky tomu získala převodovka tyto výjimečné vlastnosti:
- vysoká pevnost,
- vysoce přesný profil zubu,
- malá vůle,
- nízká úroveň hluku,
- vysoká odolnost proti opotřebení,
- dlouhá životnost,
- záruka dlouhodobé malé vůle.
- plasmová nitridace planetek,
- HeliTopo technologie – speciální profil zubu a korunky optimalizuje styčné plochy k dosažení maximálního kontaktu mezi zuby,
- kuželíková ložiska na výstupu pro dosažení vysokého radiálního a axiálního zatížení.
Na základě naší marketingové analýzy zaměřené na oblast řezání laserem, z níž bylo výstupem navržení řady „L“ s ozubenými koly a vnitřními částmi převodovky APEX AH. I přes omezené funkční možnosti může řada APEX DYNAMICS „L“ pokrýt více než 70% aplikací v odvětví řezání laserem. APEX DYNAMICS doporučuje kombinovat řadu „L“ s hřebenem M2 Q6 nebo Q6M. Pro využití v pracovním prostředí s nižší zátěží a pracovní cyklem lze užít M2 Q6C.

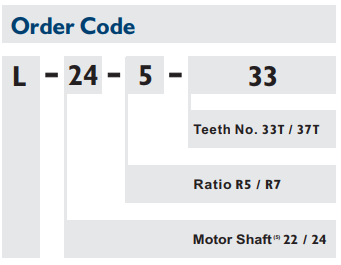

Příklad objednacího kódu:
Parametry série L
| Poměr (1) | Veličiny | 5 | 7 | ||
| Velikost pastorku | - | 2 | |||
| Počet zubů pastorku | - | 33 | 37 | 33 | 37 |
| Nominální výstupní moment T2N | Nm | 165 | 130 | ||
| Maximální akcelarační moment T2B | Nm | 247,5 | 195 | ||
| Bezpečný STOP moment T2NOT | Nm | 495 | 390 | ||
| Maximální posuvná síla F2T | N | 6913 | 6172 | 5447 | 4863 |
| Točivý moment bez zatížení | Nm | 0,7 | |||
| Vůle(2) | arcmin | ≤ 3 | |||
| Torzní tuhost | Nm/arcmin | 22 | |||
| Nominální vstupní rychlost nIN | rpm | 3600 | |||
| Maximální rychlost VMAX | m/s | 4,4 | 3,1 | 4,9 | 3,5 |
| Servisní interval (3) | h | 20 000 | |||
| Provozní teplota | °C | -10°C ~ 90 °C | |||
| Mazivo | - | Syntetické mazivo | |||
| Montážní poloha | - | Všechny směry | |||
| Hlučnost v provozu | dB (A) | ≤59 | |||
| Účinnostη | % | ≥ 97% | |||
| Setrvačnost | kg-cm2 | 4,52 | |||
(1) Poměr (i = N / N) při výstupu.
(2) Vůle se měří při 2% jmenovitého výstupního momentu T2N.
(3) Nepřetržitý provoz se nedoporučuje .
(4) Tyto hodnoty jsou měřeny převodovkou s poměrem 7 při 3000 ot / min bez naplnění.
(5) Specifikace adaptéru motoru naleznete v rozměru lineárního pohonného systému.
Maximální momenty pro použité pastorky
| Řada L - redukce poměru | Jednotky | 5 | 7 | ||
| řada L - T2B | Nm | 247,5 | 195 | ||
| počet zubů pastorku | Mn2 | 33 | 37 | 33 | 37 |
| T2B s hřebenem modulu 2 (Mn2) Q6 nebo Q6M | Nm | 300 | 340 | 300 | 340 |
| T2B s hřebenem modulu 2 (Mn2) Q6C | Nm | 170 | 200 | 170 | 200 |
Objednací kód série L
| Mn | Pt(7) | L1 | L2 | Počet zubů | B | H | ho | f | a | l | Počet dír | h | d1 | d2 | t | a1 | l1 | d3 | fp(8) | Fp(9) | Proces | Objednací kód |
| 2 | 6,66668 | 500 | 8,5 | 75 | 24 | 24 | 22 | 2 | 62,5 | 125 | 4 | 8 | 7 | 11 | 7 | 31,7 | 436,6 | 5,7 | 0,008 | 0,029 | (10) | 0206R050C10 |
| 2 | 6,66668 | 1,000 | 8,5 | 150 | 24 | 24 | 22 | 2 | 62,5 | 125 | 8 | 8 | 7 | 11 | 7 | 31,7 | 936,6 | 5,7 | 0,008 | 0,034 | 0206R100C10 | |
| 2 | 6,66668 | 1246,7 | 8,5 | 187 | 24 | 24 | 22 | 2 | 62,5 | 125 | 10 | 8 | 7 | 11 | 7 | 31,7 | 1183,3 | 5,7 | 0,008 | 0,034 | 0206R125C10 | |
| 2 | 6,66668 | 1,500 | 8,5 | 225 | 24 | 24 | 22 | 2 | 62,5 | 125 | 12 | 8 | 7 | 11 | 7 | 31,7 | 1436,6 | 5,7 | 0,008 | 0,034 | 0206R150C10 | |
| 2 | 6,66668 | 1746,7 | 8,5 | 262 | 24 | 24 | 22 | 2 | 62,5 | 125 | 14 | 8 | 7 | 11 | 7 | 31,7 | 1683,3 | 5,7 | 0,008 | 0,034 | 0206R175C10 | |
| 2 | 6,66668 | 2000 | 8,5 | 300 | 24 | 24 | 22 | 2 | 62,5 | 125 | 16 | 8 | 7 | 11 | 7 | 31,7 | 1936,6 | 5,7 | 0,008 | 0,038 | 0206R200C10 | |
| 2 | 6,66668 | 500 | 8,5 | 75 | 24 | 24 | 22 | 2 | 62,5 | 125 | 4 | 8 | 7 | 11 | 7 | 31,7 | 436,6 | 5,7 | 0,008 | 0,029 | (11) | 026M050C10 |
| 2 | 6,66668 | 1000 | 8,5 | 150 | 24 | 24 | 22 | 2 | 62,5 | 125 | 8 | 8 | 7 | 11 | 7 | 31,7 | 936,6 | 5,7 | 0,008 | 0,034 | 026M050C10 | |
| 2 | 6,66668 | 500 | 8,5 | 75 | 24 | 24 | 22 | 2 | 62,5 | 125 | 4 | 8 | 7 | 11 | 7 | 31,7 | 436,6 | 5,7 | 0,008 | 0,029 | (12) | 026CR050C10 |
| 2 | 6,66668 | 1000 | 8,5 | 150 | 24 | 24 | 22 | 2 | 62,5 | 125 | 8 | 8 | 7 | 11 | 7 | 31,7 | 936,6 | 5,7 | 0,008 | 0,034 | 026CR100C10 |
(7) Odchylka zubů Pt = Mn x π / cos 19˚31'42 ". (8) Odchylka čelní rozteče. (9) Fp = Součtová odchylka roztečí. (10) Zuby indukčně kalené a broušené, broušené všechny strany. (11) Zuby indukčně kalené a broušené, frézované všechny strany. (12) Zuby broušené, všechny strany frézované.
Mezera mezi ozubeným hřebenem a pastorkem (13)
(13) Měřeno na teoretickém středu.
Součtová odchylka roztečí při instalaci hřebene
Součtová odchylka (E) = [NR(14) x Fp] + [NJ(15) x Dp(16)]
(14) Počet hřebenů
(15) Počet spojení hřebenů
(16) Měřená součtová odchylka ozubeného hřebene modulu 2 (Mn 2) = 0,013 mm.
Ilustrativní příklad
Zadání: potřeba užití 6000 mm hřebenů
Příklad 1: zvolení 3 kusů 2000 mm hřebenů, Fp = 0,038 mm, Dp = 0,013 mm
E = [3 x 0,038] + [2 x 0,013] = 0,14mm = 140 µm
Příklad 2: výběr 6 kusů 1000 mm hřebenů, Fp = 0,034 mm, Dp = 0,013 mm
E = [6 x 0,034] + [5 x 0,013] = 0,269 = 269 µm
Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.
