Kompaktní rozměry, vysoká dynamika a přesnost

  • přesná hypoidní převodovka pro dynamické aplikace
  • 4 druhy výstupní hřídele: hladká; s drážkou pro pero; dutá hřídel; drážkovaná DIN 5480 a ISO příruba (KH)
  • 7 velikostí: 60 mm až 285 mm
  • rozsah momentů 18 až 1600 Nm s přesností až 3 arc. min
  • nízká hlučnost ≤ 64 dB a vysoká účinnost až 96%
  • malá setrvačnost
  • tuhé mazivo pro celou životnost
  • převodovky lze spojit s jakýmkoliv motorem během několika sekund
  • Certifikace ATEX

Hypoidní převodovka KF je úhlová převodovka s velkou variabilitou výstupních hřídelí (včetně duté hřídele). Je schopná přenášet velké momenty při vysokých rychlostech, má velmi malou vůli (3arcmin) a velmi dobře snáší velké radiální zatížení. Převodovka je naplněna speciálním mazivem po celou dobu životnosti a je možné ji připojit k jakémukoliv motoru. Převodovky řady KF jsou dostupné jak v jednostupňové tak dvoustupňové variantě, nebo v provedení spirálových kuželových převodovek (Spiral Bevel).

  • Tělo z černé oceli, příruba z hliníku
  • Výstupní hřídel z oceli (hladká, s perem, drážka DIN 5480, dutá hřídel)
  • Výstupní moment:
    • T2N : 18 Nm - 1.600 Nm
  • Převodové poměry
    • 1-stupňová: 3 / 4 / 5 / 7 / 10
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 3 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 96%
  • Jednoduchá montáž
  • Vysoká přesnost
  • Výstupní hřídel se otáčí stejným směrem jako servomotor
  • Velikosti: KH 064 / KH 090 / KH 110 / KH 140 / KH 200 / KH 255 / KH 285
  • Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu .

PARAMETRY

KF Stupeň Převod 1 KF 060 KF 075 KF 100 KF 140 KF 180  KF 210 KF 240
Nominální výstupní moment T2N Nm 1 3 25 50 110 210 420 820 1.600
4 25 60 110 210 420 820 1.600
5 25 60 110 210 420 820 1.600
7 23 50 100 200 390 750 1.400
10 18 40 85 170 360 600 1.100
2 12 25 60 110 210 420 820 1,600
16 25 60 110 210 420 820 1,600
20 25 60 110 210 420 820 1,600
25 25 60 110 210 420 820 1,600
28 25 60 110 210 420 820 1,600
35 25 60 110 210 420 820 1,600
40 25 60 110 210 420 820 1,600
50 25 60 110 210 420 820 1,600
70 23 50 100 200 390 750 1,400
100 18 40 85 170 360 600 1,100
Bezpečnostní stop moment T2NOT Nm 1, 2 3~100 2 násobek T2N
Max. akcelerační moment T2B Nm 1, 2 3~100 1,5 násobek T2N
Moment na prázdno (4) Nm 1 3~10 0,8 1,3 2,6 3,5 8 11 17,6
2 12~100 0,1 0,1 0,2 0,3 0,9 1,2 1,9
Vůle (2) arcmin 1 3~10 ≤ 3 ≤ 3 ≤ 3 ≤ 3  ≤ 3 ≤ 3 ≤ 3
2 12~100 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
Torzní tuhost Nm/arcmin 1, 2 3~100 1,1 4,5 10 23 54 90 170
Nominální vstupní rychlost n1N ot/min 1 3~10 3.000 2.800 2.700 2.000 2.000 2.000 1.500
2 12~100 7,000 7,000 7,000 6,000 5,500 5,000 4,500
Max. vstupní rychlost n1B ot/min 1 3~100 6.000 6.000 4.500 4.500 4.000 3.000 2.500
Max. radiální zatížení F2rB (3) N 1, 2 3~100 2.400 4.500 5.100 13.000 28.700 36.200 58.300
Max. axiální zatížení F2aB (3) N 1, 2 3~100 1.200 2.250 2.550 6.500 14.350 18.100 29.150
Životnost (5) hodin 1 3~100 20.000
Provozní teplota °C 1 3~100 0° C ~ +90°C
Třída krytí 1 3~100 IP65
Mazání 1 3~100 Syntetické mazivo
Montážní pozice 1 3~100 Všechny polohy
Hlučnost (4) dB (A) 1 3~100 ≤ 64 ≤ 66 ≤ 66 ≤ 68  ≤ 68 ≤ 70 ≤ 72
Účinnost n % 1 3~10 ≥ 96%
2 12~100 ≥ 94%

(1) Převod ( i = N vstup / N výstup )
(2) Vůle je měřena jako 2% nominální výstupního momentu T2N
(3) Na střed výstupní hřídele při 100 ot/min
(4) Tyto hodnoty jsou změřeny převodovkami s převodem 10 (1-stupňová) nebo převodem 100 (2-stupňová) při 3000 ot/min bez zatížení
(5) Při kontinuálním zatížení bude životnost menší než 10 000 hodin

Povolené radiální a axiální zatížení

Position-load-K-series

Pokud radiální síla F2r není na střed výstupní hřídele X < ½ x L nebo X > ½ x L, povolené radiální a axiální zatížení lze vypočítat dle hodnoty Kb v grafu výše.

Radial-load-K-series

Povolené radiální zatížení F2r na střed výstupní hřídele X = ½ x L pro různé výstupní rychlosti.
Hodnoty jsou pro životnost 20 000 hodin.

(A) Ø Průměr vstupní hřídele
(B) Povolené hodnoty na výstupní hřídel při zatížení. Pro více informací nás kontaktujte
(C) Pro trvalý provoz (S1) je životnost snížena na 50%

MOMENTY SETRVAČNOSTI



Rozměry KF 060 KF 075 KF 100 KF 140 KF 180 KF 210 KF 240
Ø(A) (C3) 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st.
8 0,1 0,1  - - - - - - - - - - - -
11 0,17 0,16 0,18 0,17 - - - - - - - - - -
14 0,21 0,2 0,5 0,21 - 0,53 - - - - - -  - -
19 0,62  - 0,65 0,63 1,69 0,68 - 1,83 - - - - - -
24 - - 4,49 - 4,89 4,52 5,05 5,04 - 5,63 - - - -
28  - - - - 6,14 - 6,55 6,33 - 7,18 - - - -
32  - - - - 8,54 - 9,47 8,73 10,18 10,1 -  12,63 - -
35  - - - - 13,86 - 14,91 14,04 15,21 15,54 15,68 17,75 23,46 20,8
38 - - - - 18,87 - 20,69 19,05 20,7 21,32 21,69 23,26 23,46 27,05
42 - - - - - - 22,58 - 22,83 23,2 53,59 25,4 25,28 28,95
48 - - - - - - 55,45 - 58,45 56,07 59,3 61,02  61,61 64,66
55  - - - - - - - - - - 86,95 - 89,67 -
60 - - - - - - - - - - - - 112,49 -
(A) Ø Průměr vstupní hřídele

MOMENTY SETRVAČNOSTI KUŽELOVÝCH SPIRÁLOVÝCH PŘEVODOVEK (SPIRAL BEVEL)

Rozměry KF 060 KF 075 KF 100 KF 140 KF 180 KF 210 KF 240
Ø(A) (C3) 1-st. 1-st. 1-st. 1-st. 1-st. 1-st. 1-st.
8 0,1  - - - - - -
11 0,17 0,18 - - - - -
14 0,21 0,5 - - - -  -
19 0,62 0,65 1,69 - - - -
24 - 4,49 4,89 5,05 - - -
28  - - 6,14 6,55 - - -
32  - - 8,54 9,47 10,18 - -
35  - - 13,86 14,91 15,21 15,68 23,46
38 - - 18,87 20,69 20,7 21,69 23,46
42 - - - 22,58 22,83 53,59 25,28
48 - - - 55,45 58,45 59,3  61,61
55  - - - - - 86,95 89,67
60 - - - - - - 112,49

Povolené radiální a axiální zatížení

Pokud radiální síla F2r není na střed výstupní hřídele X < ½ x L nebo X > ½ x L, povolené radiální a axiální zatížení lze vypočítat dle hodnoty Kb v grafu výše.

Povolené radiální zatížení F2r na střed výstupní hřídele X = ½ x L pro různé výstupní rychlosti.
Hodnoty jsou pro životnost 20 000 hodin.

(A) Ø Průměr vstupní hřídele
(B) Povolené hodnoty na výstupní hřídel při zatížení. Pro více informací nás kontaktujte
(C) Pro trvalý provoz (S1) je životnost snížena na 50%



ROZMĚRY

KF-S1 / S2 / S3 řada:

KF-S1-S2-S3

 Rozměry KF 060 KF 075 KF 100 KF 140 KF 180 KF 210 KF 240
1~2 st. 1~2 st. 1~2 st. 1~2 st. 1~2 st. 1~2 st. 1~2 st.
D1  68 85  120 165  215 250 290
D2 5,5 6,6 9 11 13,5 17 17
D3 h6 16 22 32 40 55 75 85
D4 g6 60 70 90 130 160 180 200
D5 18,5 25,8 36,8 55,2 69,2 82,2 92,2
D6 M5x0,8P M8x1,25P M12x1,75P M16x2P M20x2,5P M20x2,5P M20x2,5P
D7 h6 16 22 32 40 55 75 85
D8 73 94 116 163 210 255 300
L1 62 76 101 141 182 215 245
L2 28 36 58 82 82 105 130
L3 20 20 30 30 30 38 40
L4 2 2,5 3 3 3 3 3
L5 25 32 50 63 70 90 125
L6 2 2 4 5 6 7 3
L7 6 7 10 12 15 17 20
L8 10 13 17 25 31 36 43
L9 4,8 7,2 10 12 15 15 15
L10 12,5 19 28 36 42 42 42
L11 43 53,5 67 90 119 141 176
L12 44,5 53 68,3 89 115 131 165
L13 135,5 162,5 223,3 291 346 415 511
L16 94 114,5 129 173,5 228 265,5 294,5
L17 26 26 26 40 41,5 52 60
L18 15 15 15 20 21,5 28 36
L19 21 22,5 23 33,5 33,5 45 53
B1 h9 5 6 10 12 16 20 22
H1 18 24,5 35 43 59 79,5 90
X
DIN 5480		 W16x0,8x30x18x6m W22x1,25x30x16x6m W32x1,25x30x24x6m W40x2x30x18x6m W55x2x30x26x6m W70x2x30x34x6m W80x2x30x38x6m

(1) Rozměry vstupní příruby jsou dle použitého motoru. Pro více informací nás kontaktujte.

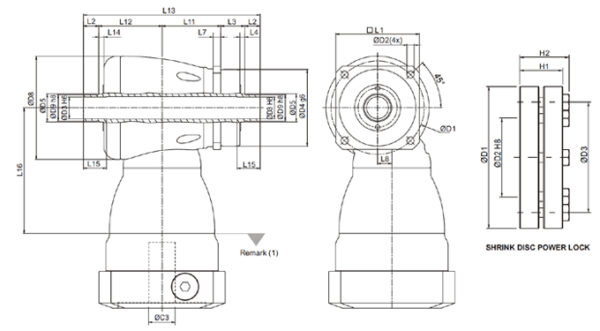

KF-S4 řada:

KF-S4

 Rozměry KF 060 KF 075 KF 100 KF 140 KF 180
1~2 st. 1~2 st. 1~2 st. 1~2 st. 1~2 st.
D1 68  85  120 165  215
D2 5,5 6,6 9 11 13,5
D3 h6 15 20 30 40 55
D4 g6 60 70 90 130 160
D5 18,5 25,8 36,8 55,2 69,2
D8 73 94 116 163 210
D9 h8 18 24 36 50 68
L1 62 76 101 141 182
L2 12 14 18 22 23
L3 22 21,8 32 33 34
L4 4 4,3 5 6 7
L7 6 7 10 12 15
L8 10 13 17 25 31
L11 43 53,5 67 90 119
L12 48,5 57,7 73,3 95 122
L13 137,5 161 208,3 262 321
L14 4 4,7 5 6 7
L15 19 21 25 30 30
L16 94 114,5 129 173,5 228

(1) Rozměry vstupní příruby jsou dle použitého motoru. Pro více informací nás kontaktujte.

Shrink Disc Power Lock

Rozměry D1 D2 D3 H1 H2
SSD-d18xdw15 44 19,5 30 15 18,5
SSD-d18xdw15 50 26 36 18 21,5
SSD-d18xdw15 72 38 52 22 26
SSD-d18xdw15 90 54,6 70 27,5 31,5
SSD-d18xdw15 115 70,5 86 30,5 34,5



Spirálové kuželové převodovky (SPIRAL BEVEL)

KF Stupeň Převod 1 KF 060 KF 075 KF 110 KF 140 KF 200  KF 210 KF 240
Nominální výstupní moment T2N Nm 1 1 25 45 78 150 150 360 1,300
1 2 24 42 68 150 330 544 1,220
Bezpečnostní stop moment T2NOT Nm 1 1~2 2 násobek T2N
Max. akcelerační moment T2B Nm 1 1~2 1,5 násobek T2N
Moment na prázdno (4) Nm 1 1~2 0,3 0,3 1,5 1,7 5,5 9 20
Vůle (2) arcmin 1 1~2
Torzní tuhost Nm/arcmin 1 1~2 0,8 3,5 9 20,5 44 80 168
Nominální vstupní rychlost n1N ot/min 1 1~2 6,500 4,500 3,500 2,000 1,500 1,200 1,000
Max. vstupní rychlost n1B ot/min 1 1~2 7,500 6,500 5,500 4,500 3,500 3,000 2,200
Max. radiální zatížení F2rB (3) N 1 1~2 5,400 7,700 11,100 18,100 29,100 36,400 46,900
Max. axiální zatížení F2aB (3) N 1 1~2 2,700 3,850 5,550 9,050 14,550 18,200 23,450
Životnost (5) hodin 1 1~2 20.000
Provozní teplota °C 1 1~2 0° C ~ +90°C
Třída krytí 1 1~2 IP65
Mazání 1 1~2 Syntetické mazivo
Montážní pozice 1 1~2 Všechny polohy
Hlučnost (4) dB (A) 1 1~2 ≤ 68 ≤ 70 ≤ 74 ≤ 76  ≤ 77 ≤ 78 ≤ 80
Účinnost n % 1 1~2 ≥ 97%
