Hřebeny se šikmým ozubením

Hřebeny se šikmým ozubením
Modul: 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 8 / 10 / 12
Kvalita: 4 / 5 / 5H / 5-uhlíkatá / 5+/ 6 / 6M / 8 / 10
Vysoká přesnost s garantovanými tolerancemi
Vysoké zatížení, vysoká rychlost posuvu
Nízká hlučnost
Dlouhá životnost
Rychlý termín doručení

Ozubené hřebeny spolu s pastorky se nejčastěji používají pro převod točivého momentu na lineární pohyb. Nejčastěji se využívají pro přesné polohování jako alternativa ke kuličkovým šroubům. Velkou výhodou je neomezená délka lineárního pohybu.

Z tohoto důvodu jsou na ozubené hřebeny a s nimi spojené pastorky kladeny náročné požadavky jako vysoká přesnost, vysoká rychlost, vysoká tuhost, nízká hlučnost a odolnost vůči opotřebení.

APEX Dynamics učinilo základní výběr s ohledem na výše uvedené požadavky a nabízí průmyslu širokou paletu ozubených hřebenů a pastorků pro všeobecné použití charakterizované vysokou kvalitou.

APEX hřebeny se šikmým ozubením využívají optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti.

šikmé ozubení pravé 19°31’42” (19.5283°)
v metrických modulech M_n 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12
v třídách kvality Q 4 / 5 / 5H / 6 / 6M / 8 / 10
v délkách od 500mm do 2000 mm
povrch ozubení a tělo hřebene: broušené / frézované
materiály: uhlíková, legovaná a popouštěná legovaná ocel
tepelné zpracování: kompletní cementace / popouštění / indukčně kalené ozubení / normalizováno
způsoby montáže: bez montážních otvorů / s montážními otvory / pro integraci s lineárním vedením (90° a 180°)
4 typy povrchové úpravy: bez úpravy / niklování / fosfátování / černění

Doposud neexistuje žádná mezinárodní norma (ISO/DIN) definující požadavky na přesnost ozubených hřebenů a každý výrobce si definuje své vlastní normy. Málokdy dostane uživatel kompletní informace o tolerancích jako je součtová odchylka roztečí (Total Pitch Error), zřídka kdy odchylku čelní rozteče (Single Pitch Error), geometrii celého hřebene (rovinnost, zkroucení), drsnostech povrchů, garantovanou hloubku prokalení atd.

APEX si uvědomuje, jak jsou hodnoty tolerancí důležité a mohou ovlivnit finální aplikaci. Proto APEX stanovil standard kvality pro ozubené hřebeny přesně podle norem DIN / ISO pro ozubená kola včetně jejich tolerancí. Všechny informace o kvalitě a tolerancích produktu jsou dostupné v záložce parametry.

KVALITA HŘEBENŮ A JEJICH POUŽITÍ

Kvalita	Modul	Součtová odchylka roztečí (μm)	Tolerance výšky zubu (μm)	Maximální posuvná síla (N)	Aplikace
4	5 - 12	2 - 23	-13 - 0	204,000	Měřící zařízení Kalibrační přístroje High-end stroje s elektrickým předepnutím
5H	2 - 10	24 - 31	-15 - 0	204,000	Instalace bez zpětné vazby Vysoká odolnost / vysoký kroutící moment Aplikace s více pastorky Jako náhrady velkých modulů
5	2 - 12	24 - 33	-15 - 0	204,000	High-end obráběcí stroje Zvedací osy Aplikace s více pastorky
6	1 - 12	33 - 46	-22 - 0	204,000	Obráběcí stroje Vodní / laserové / plasmové řezací stroje Portálová centra Ohýbačky trubek Dřevoobráběcí stroje Kombinace s lineárním vedením
6M	2 - 10	47 - 60	-32 - 0	204,000	Automatické nakládací systémy Lineární pohony s plynulým chodem
8H	2 - 4	66 - 78	-48 - 0	52,000	Svářecí automaty Roboty Automatické nakládací systémy Lineární pohony s nízkými zdroji zátěže
8	1,5 - 12	66 - 90	-48 - 0	100,000	Svářecí automaty Roboty Automatické nakládací systémy Lineární pohony s nízkými zdroji zátěže K dispozici je lineární vedení
9*	1 - 6	92 - 109	-63 - 0	9,000	Nerezové prostředí Potravinářský a farmaceutický průmysl Aplikace čistého prostředí
10	1 - 12	146 - 202	-90 - 0	167,000	Zvedací osy Automatické nakládací systémy Roboty Venkovní aplikace

*Q9: nerezové provedení pouze pro hřebeny s přímým ozubením.
Úprava niklováním možná pro moduly Q4 - Q7, úprava fosfátováním a černěním oceli dostupná pro moduly Q8 - Q10.

KALENÍ OZUBENÝCH HŘEBENŮ APEX

Indukční kalení
Povrchová tvrdost		550 ± 40 HV
Tvrdost pod efektivní hloubkou prokalení L		440 ± 32 HV

	Modul	H	L
	1	-	1,75
	1,2	-	2,63
	1,591 (Pitch 5)	-	2,79
	2	-	3,5
	2,5	-	4,38
	3	-	4,8
	3,183 (Pitch 10)	-	5,09

	4	7,2	0,3
	4,244 (Pitch 13,33)	7,64	0,3
	5	9	0,3
	6	10,8	0,3
	8	14,4	0,3
	10	18	0,3
	12	21,6	0,3

Cementace s následným indukčním kalením
Povrchová tvrdost		640 - 720 HV
Tvrdost pod efektivní hloubkou prokalení L		515 - 580 HV

	Modul	H	L
	2	3,5	0,4
	2,5	4,38	0,48
	3	4,8	0,55
	4	6	0,68
	5	10	0,88
	6	12	1,03
	8	16	0,91
	10	20	0,87

Ve více než 80% lze garantovat šíři efektivní hloubky prokalení.

Navigace:
Modul Mn1 Modul Mn1,5 Modul Mn2 Modul Mn2,5 Modul Mn3 Modul Mn4 Modul Mn5 Modul Mn6 Modul Mn8 Modul Mn10 Modul Mn12

TOLERANCE

Přesnost /tolerance ozubení hřebenů

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
1	Odchylka úhlu záběru (μm)	≤ 4	≤ 6	≤ 8	≤ 16	≤ 23	≤ 36
	Odchylka úhlu sklonu zubu (μm)	≤ 6	≤ 7	≤ 9	≤ 18	≤ 28	≤ 45
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-21	-30	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 4.5	≤ 6	≤ 8	≤ 16	≤ 23	≤ 37
	Součtová odchylka roztečí (μm)	≤ 17	≤ 24	≤ 33	≤ 65	≤ 91	≤ 146

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
1,5	Odchylka úhlu záběru (μm)	≤ 4	≤ 6	≤ 8	≤ 16	≤ 23	≤ 36
	Odchylka úhlu sklonu zubu (μm)	≤ 6	≤ 7	≤ 9	≤ 18	≤ 28	≤ 45
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-21	-30	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 4.5	≤ 6	≤ 8	≤ 16	≤ 23	≤ 37
	Součtová odchylka roztečí (μm)	≤ 17	≤ 24	≤ 34	≤ 66	≤ 91	≤ 148

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
2	Odchylka úhlu záběru (μm)	≤ 4	≤ 6	≤ 8	≤ 16	≤ 23	≤ 36
	Odchylka úhlu sklonu zubu (μm)	≤ 6.5	≤ 8	≤ 10	≤ 20	≤ 32	≤ 52
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-20	-30	-66	-87	-123
	Odchylka čelní rozteče (μm)	≤ 4.5	≤ 6	≤ 8	≤ 16	≤ 23	≤ 37
	Součtová odchylka roztečí (μm)	≤ 17	≤ 24	≤ 34	≤ 66	≤ 91	≤ 148

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
2,5	Odchylka úhlu záběru (μm)	≤ 5	≤ 7	≤ 10	≤ 20	≤ 28	≤ 45
	Odchylka úhlu sklonu zubu (μm)	≤ 6.5	≤ 8	≤ 10	≤ 20	≤ 32	≤ 52
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-21	-30	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 4.5	≤ 6	≤ 9	≤ 18	≤ 25	≤ 39
	Součtová odchylka roztečí (μm)	≤ 19	≤ 26	≤ 36	≤ 72	≤ 100	≤ 160

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
3	Odchylka úhlu záběru (μm)	≤ 5	≤ 7	≤ 10	≤ 20	≤ 28	≤ 45
	Odchylka úhlu sklonu zubu (μm)	≤ 6.5	≤ 8	≤ 10	≤ 20	≤ 32	≤ 52
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-21	-30	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 4.5	≤ 6	≤ 9	≤ 18	≤ 25	≤ 39
	Součtová odchylka roztečí (μm)	≤ 19	≤ 26	≤ 37	≤ 72	≤ 101	≤ 162

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
4	Odchylka úhlu záběru (μm)	≤ 7	≤ 9	≤ 13	≤ 25	≤ 35	≤ 56
	Odchylka úhlu sklonu zubu (μm)	≤ 6.5	≤ 8	≤ 10	≤ 20	≤ 32	≤ 52
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-21	-30	-66	-66	-124
	Odchylka čelní rozteče (μm)	≤ 5	≤ 7	≤ 10	≤ 19	≤ 18	≤ 43
	Součtová odchylka roztečí (μm)	≤ 20	≤ 28	≤ 40	≤ 78	≤ 72	≤ 175

Modul	Odchylky	Q4	Q5H / Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
5	Odchylka úhlu záběru (μm)	≤ 7	≤ 9	≤ 13	≤ 25	≤ 35	≤ 56
	Odchylka úhlu sklonu zubu (μm)	≤ 8	≤ 10	≤ 13	≤ 25	≤ 41	≤ 65
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-21	-30	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 5	≤ 7	≤ 10	≤ 19	≤ 27	≤ 43
	Součtová odchylka roztečí (μm)	≤ 20	≤ 28	≤ 40	≤ 78	≤ 109	≤ 175

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
6	Odchylka úhlu záběru (μm)	≤ 7	≤ 9	≤ 13	≤ 25	≤ 35	≤ 56
	Odchylka úhlu sklonu zubu (μm)	≤ 8	≤ 10	≤ 13	≤ 25	≤ 41	≤ 65
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-19	-21	-30	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 5	≤ 7	≤ 10	≤ 19	≤ 27	≤ 43
	Součtová odchylka roztečí (μm)	≤ 20	≤ 28	≤ 40	≤ 78	≤ 109	≤ 175

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
8	Odchylka úhlu záběru (μm)	≤ 8	≤ 12	≤ 16	≤ 32	≤ 45	≤ 72
	Odchylka úhlu sklonu zubu (μm)	≤ 8	≤ 10	≤ 13	≤ 25	≤ 41	≤ 65
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-20	-21	-31	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 5.5	≤ 8	≤ 11	≤ 22	≤ 31	≤ 49
	Součtová odchylka roztečí (μm)	≤ 22	≤ 31	≤ 43	≤ 84	≤ 118	≤ 188

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
10	Odchylka úhlu záběru (μm)	≤ 8	≤ 12	≤ 16	≤ 32	≤ 45	≤ 72
	Odchylka úhlu sklonu zubu (μm)	≤ 8	≤ 10	≤ 13	≤ 25	≤ 41	≤ 65
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-20	-21	-31	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 5.5	≤ 8	≤ 11	≤ 22	≤ 31	≤ 49
	Součtová odchylka roztečí (μm)	≤ 22	≤ 31	≤ 43	≤ 84	≤ 118	≤ 188

Modul	Odchylky	Q4	Q5H/Q5	Q6/Q6M	Q8H/Q8	Q9	Q10
12	Odchylka úhlu záběru (μm)	≤ 11	≤ 15	≤ 21	≤ 42	≤ 58	≤ 93
	Odchylka úhlu sklonu zubu (μm)	≤ 10	≤ 13	≤ 16	≤ 32	≤ 51	≤ 82
	Odchylka výšky přes váleček (μm)	0	0	0	0	0	0
	Odchylka výšky přes váleček (μm)	-20	-21	-31	-66	-87	-124
	Odchylka čelní rozteče (μm)	≤ 7	≤ 10	≤ 13	≤ 26	≤ 37	≤ 59
	Součtová odchylka roztečí (μm)	≤ 23	≤ 33	≤ 46	≤ 90	≤ 126	≤ 202

(I) Pro šikmé a přímé ozubení vycházející ze jmenovité délky 1000 mm.
Rovinnost je měřena na kalibrovaném, rovném podkladu v upevněném stavu.

Navigace:
Kvalita Q4 Kvalita Q5H Kvalita Q5 Kvalita Q5-uhlíkatá Kvalita Q5+ Kvalita Q6 Kvalita Q6M Kvalita Q8H Q&T Kvalita Q8 Kvalita Q10 Kvalita Q6 - lineární vedení 90° Kvalita Q8 - lineární vedení 90° Kvalita Q6 - lineární vedení 180° Kvalita Q8 - lineární vedení 180°

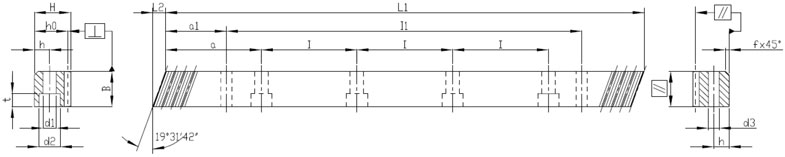

KVALITA 4 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -13 - 0 μm
Šikmé ozubení - pravé
Ozubení indukční kalené a broušené
Broušené všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
5	16,66669	1000	17,4	60	49	39	34	3	62,5	125	8	12	14	20	13	37,5	925	11,7	0,005	0,02	0504R100C10
6	20,00003	1000	20,9	50	59	49	43	3	62,5	125	8	16	18	26	17	37,5	925	15,7	0,005	0,02	0604R100C10
8	26,66671	960	28	36	79	79	71	3	60	120	8	25	22	33	21	120	720	19,7	0,006	0,022	0804R100C10
10	33,33339	1000	35,1	30	99	99	89	3	62,5	125	8	32	33	48	32	125	750	19,7	0,006	0,022	1004R100C10
12	40,00006	1000	42,6	25	120	120	108	3	40	125	8	40	39	58	38	102,5	750	19,7	0,007	0,023	1204R100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Q4, 0504R100C00, 0504R100C10, 0604R100C00, 0604R100C10, 0804R100C00, 0804R100C10, 1004R100C00, 1004R100C10, 1204R100C00, 1204R100C10

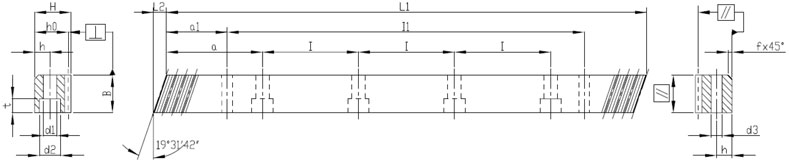

KVALITA 5H - LEGOVANÁ OCEL

Tolerance šířky ozubení: -15 - 0 μm
Šikmé ozubení - pravé
Materiál povrchově kalený
Broušené ozubení i všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
2	6,66668	1000	8,5	150	24	24	22	2	62,5	125	8	9	10	15	9	31,7	936,6	7,7	0,006	0,024	025HR100M10
3	10,00002	1000	10,3	100	29	29	26	2	62,5	125	8	10	12	17,5	11	27,5	945	11,7	0,006	0,026	035HR100M10
4	13,33335	1000	13,8	75	39	39	35	3	62,5	125	8	13	16	23	15	30	940	15,7	0,007	0,028	045HR100M10
5	16,66669	1000	17,4	60	49	49	44	3	62,5	125	8	15	18	26	17	34,5	931	15,7	0,007	0,028	055HR100M10
6	20,00003	1000	20,9	50	59	59	53	3	62,5	125	8	20	22	33	21	97,5	805	19,7	0,007	0,028	065HR100M10
8	26,66671	960	28	36	79	79	71	3	60	120	8	25	26	39	25	120	720	19,7	0,008	0,031	085HR100M10
10	33,33339	1000	35,1	30	99	99	89	3	40	125	8	32	39	58	38	102,5	750	19,7	0,008	0,031	105HR100M10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

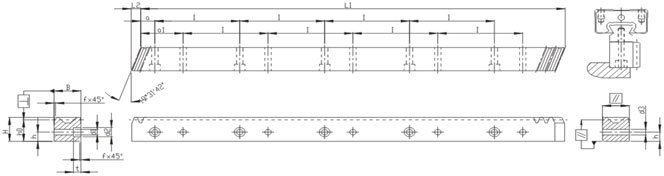

Především pro aplikace bez zadní opory.

Bez zadní opory	Se zadní oporou

0205R050M00 , 0205R050M10 , 0205R100M00 , 0205R100M10, 0205R125M10 , 0205R150M00 , 0205R150M10 , 0205R175M10 , 0205R200M00 , 0205R200M10 , 0305R050M00 , 0305R050M10 , 0305R100M00 , 0305R100M10 , 0305R125M10 , 0305R150M00 , 0305R150M10 , 0305R175M10 , 0305R200M00 , 0305R200M10 , 0405R050C00 , 0405R050C10 , 0405R100C00 , 0405R100C10 , 0405R100CS0 , 0405R125C10 , 0405R150C00 , 0405R150C10 , 0405R150CS0 , 0405R175C10 , 0405R200C00 , 0405R200C10 , 0405R200CS0 , 0505R100C00 , 0505R100C10 , 0605R100C00 , 0605R100C10 , 0805R100C00 , 0805R100C10 , 1005R100C00 , 1005R100C10 , 1205R100C00 , 1205R100C10 , 2J05R050M00 , 2J05R050M10 , 2J05R100M00 , 2J05R100M10 , 2J05R125M10 , 2J05R150M00 , 2J05R150M10 , 2J05R175M10 , 2J05R200M00 , 2J05R200M10 ,

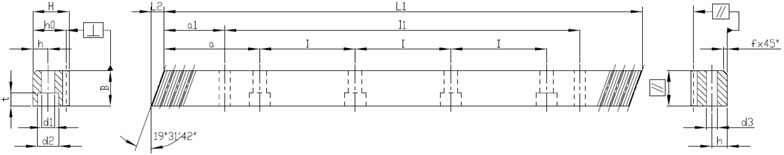

KVALITA 5 - LEGOVANÁ OCEL

Tolerance šířky ozubení: -15 - 0 μm
Šikmé ozubení - pravé
Materiál cementován s následným indukčním kalením
Broušené ozubení i všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
2	6,66668	500	8,5	75	24	24	22	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,0055	0,021	0205R050M10
2	6,66668	1000	8,5	150	24	24	22	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,006	0,024	0205R100M10
2	6,66668	1246,67	8,5	187	24	24	22	2	62,5	125	10	8	7	11	7	31,7	1183,3	5,7	0,006	0,024	0205R125M10
2	6,66668	1500	8,5	225	24	24	22	2	62,5	125	12	8	7	11	7	31,7	1436,6	5,7	0,006	0,024	0205R150M10
2	6,66668	1746,67	8,5	262	24	24	22	2	62,5	125	14	8	7	11	7	31,7	1683,3	5,7	0,006	0,024	0205R175M10
2	6,66668	2000	8,5	300	24	24	22	2	62,5	125	16	8	7	11	7	31,7	1936,6	5,7	0,007	0,027	0205R200M10
2,5	8,33335	500	10,3	60	29	29	26,5	2	62,5	125	4	9	10	15	9	35	430	7,7	0,006	0,023	2J05R050M10
2,5	8,33335	1000	10,3	120	29	29	26,5	2	62,5	125	8	9	10	15	9	35	930	7,7	0,006	0,026	2J05R100M10
2,5	8,33335	1250	10,3	150	29	29	26,5	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,006	0,026	2J05R125M10
2,5	8,33335	1500	10,3	180	29	29	26,5	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,006	0,026	2J05R150M10
2,5	8,33335	1750	10,3	210	29	29	26,5	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,006	0,026	2J05R175M10
2,5	8,33335	2000	10,3	240	29	29	26,5	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,007	0,029	2J05R200M10
3	10,00002	500	10,3	50	29	29	26	2	62,5	125	4	9	10	15	9	35	430	7,7	0,006	0,023	0305R050M10
3	10,00002	1000	10,3	100	29	29	26	2	62,5	125	8	9	10	15	9	35	930	7,7	0,006	0,026	0305R100M10
3	10,00002	1250	10,3	125	29	29	26	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,006	0,026	0305R125M10
3	10,00002	1500	10,3	150	29	29	26	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,006	0,026	0305R150M10
3	10,00002	1750	10,3	175	29	29	26	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,006	0,026	0305R175M10
3	10,00002	2000	10,3	200	29	29	26	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,007	0,03	0305R200M10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

KVALITA 5 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -15 - 0 μm
Šikmé ozubení - pravé
Materiál cementován s následným indukčním kalením
Broušené ozubení i všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
4	13,33335	506,67	13,8	38	39	39	35	3	62,5	125	4	12	10	15	9	33,3	433	7,7	0,007	0,025	0405R050C10
4	13,33335	1000	13,8	75	39	39	35	3	62,5	125	8	12	10	15	9	33,3	933,4	7,7	0,007	0,028	0405R100C10
4	13,33335	1000	13,8	75	39	39	35	3	62,5	125	8	12	14	20	13	33,3	933,4	11,7	0,007	0,028	0405R100CS0
4	13,33335	1253,34	13,8	94	39	39	35	3	62,5	125	10	12	10	15	9	33,3	1186,7	7,7	0,007	0,028	0405R125C10
4	13,33335	1506,67	13,8	113	39	39	35	3	62,5	125	12	12	10	15	9	33,3	1433,4	7,7	0,007	0,028	0405R150C10
4	13,33335	1506,67	13,8	113	39	39	35	3	62,5	125	12	12	14	20	13	33,3	1433,4	11,7	0,007	0,028	0405R150CS0
4	13,33335	1760	13,8	132	39	39	35	3	62,5	125	14	12	10	15	9	33,3	1693,4	7,7	0,007	0,028	0405R175C10
4	13,33335	2000	13,8	150	39	39	35	3	62,5	125	16	12	10	15	9	33,3	1933,4	7,7	0,008	0,032	0405R200C10
4	13,33335	2000	13,8	150	39	39	35	3	62,5	125	16	12	14	20	13	33,3	1933,4	11,7	0,008	0,032	0405R200CS0
5	16,66669	1000	17,4	60	49	39	34	3	62,5	125	8	12	14	20	13	37,5	925	11,7	0,007	0,028	0505R100C10
6	20,00003	1000	20,9	50	59	49	43	3	62,5	125	8	16	18	26	17	37,5	925	15,7	0,007	0,028	0605R100C10
8	26,66671	960	28	36	79	79	71	3	60	120	8	25	22	33	21	120	720	19,7	0,008	0,031	0805R100C10
10	33,33339	1000	35,1	30	99	99	89	3	62,5	125	8	32	33	48	32	125	750	19,7	0,008	0,031	1005R100C10
12	40,00006	1000	42,6	25	120	120	108	3	40	125	8	40	39	58	38	102,5	750	19,7	0,01	0,033	1205R100C10

454546456456546554

164654

KVALITA 5+ (UHLÍKATÁ OCEL)

Rozteč montážních otvorů 62, 5 mm
Tolerance šířky ozubení: -15 - 0 μm
Šikmé ozubení - pravé
Materiál cementován s následným indukčním kalením
Broušené ozubení i všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
3	10,00002	500	10,3	50	29	29	26	2	62,5	62,5	7	9	10	15	9	35	430	7,7	0,006	0,023	0305R050CX0
3	10,00002	1000	10,3	100	29	29	26	2	62,5	62,5	15	9	10	15	9	35	930	7,7	0,006	0,026	0305R100CX0
3	10,00002	2000	10,3	200	29	29	26	2	62,5	62,5	31	9	10	15	9	35	1930	7,7	0,007	0,03	0305R200CX0
4	13,33335	506,67	13,8	38	39	39	35	3	62,5	62,5	7	12	12	18	11	33,3	433	9,7	0,007	0,025	0405R050CX0
4	13,33335	1000	13,8	75	39	39	35	3	62,5	62,5	15	12	12	18	11	33,3	933,4	9,7	0,007	0,028	0405R100CX0
4	13,33335	2000	13,8	150	39	39	35	3	62,5	62,5	31	12	12	18	11	33,3	1933,4	9,7	0,008	0,032	0405R200CX0
5	16,66669	500	17,4	30	49	39	34	3	62,5	62,5	7	12	14	20	13	37,5	425	11,7	0,007	0,025	0505R050CX0
5	16,66669	1000	17,4	60	49	39	34	3	62,5	62,5	15	12	14	20	13	37,5	925	11,7	0,007	0,028	0505R100CX0
5	16,66669	2000	17,4	120	49	39	34	3	62,5	62,5	31	12	14	20	13	37,5	1925	11,7	0,008	0,032	0505R200CX0
6	20,00003	500	20,9	25	59	49	43	3	62,5	62,5	7	16	18	26	17	37,5	425	15,7	0,007	0,025	0505R050CX0
6	20,00003	1000	20,9	50	59	49	43	3	62,5	62,5	15	16	18	26	17	37,5	925	15,7	0,007	0,028	0505R100CX0
6	20,00003	2000	20,9	100	59	49	43	3	62,5	62,5	31	16	18	26	17	37,5	1925	15,7	0,008	0,032	0505R200CX0

4545

4546

456

KVALITA 6 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -22 - 0 μm
Šikmé ozubení - pravé
Ozubení indukčně kalené a broušené
Broušené všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
1	3,33334	500	5,3	150	15	15	14	2	62,5	125	4	6	5	8	5	30,3	439,4	5,7	0,008	0,029	0106R050C10
1	3,33334	1000	5,3	300	15	15	14	2	62,5	125	8	6	5	8	5	30,3	939,4	5,7	0,008	0,033	0106R100C10
1	3,33334	1500	5,3	450	15	15	14	2	62,5	125	12	6	5	8	5	30,3	1439,4	5,7	0,008	0,033	0106R150C10
1,5	5,00001	500	6,7	100	19	19	17,5	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,008	0,029	1J06R050C10
1,5	5,00001	1000	6,7	200	19	19	17,5	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,008	0,034	1J06R100C10
2	6,66668	500	8,5	75	24	24	22	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,008	0,029	0206R050C10
2	6,66668	1000	8,5	150	24	24	22	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,008	0,034	0206R100C10
2	6,66668	1246,67	8,5	187	24	24	22	2	62,5	125	10	8	7	11	7	31,7	1183,3	5,7	0,008	0,034	0206R125C10
2	6,66668	1500	8,5	225	24	24	22	2	62,5	125	12	8	7	11	7	31,7	1436,6	5,7	0,008	0,034	0206R150C10
2	6,66668	1746,67	8,5	262	24	24	22	2	62,5	125	14	8	7	11	7	31,7	1683,3	5,7	0,008	0,034	0206R175C10
2	6,66668	2000	8,5	300	24	24	22	2	62,5	125	16	8	7	11	7	31,7	1936,6	5,7	0,009	0,038	0206R200C10
2,5	8,33335	500	10,3	60	29	29	26,5	2	62,5	125	4	9	10	15	9	35	430	7,7	0,008	0,032	2J06R050C10
2,5	8,33335	1000	10,3	120	29	29	26,5	2	62,5	125	8	9	10	15	9	35	930	7,7	0,009	0,036	2J06R100C10
2,5	8,33335	1250	10,3	150	29	29	26,5	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,009	0,036	2J06R125C10
2,5	8,33335	1500	10,3	180	29	29	26,5	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,009	0,036	2J06R150C10
2,5	8,33335	1750	10,3	210	29	29	26,5	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,009	0,036	2J06R175C10
2,5	8,33335	2000	10,3	240	29	29	26,5	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,01	0,041	2J06R200C10
3	10,00002	500	10,3	50	29	29	26	2	62,5	125	4	9	10	15	9	35	430	7,7	0,008	0,032	0306R050C10
3	10,00002	1000	10,3	100	29	29	26	2	62,5	125	8	9	10	15	9	35	930	7,7	0,009	0,037	0306R100C10
3	10,00002	1250	10,3	125	29	29	26	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,009	0,037	0306R125C10
3	10,00002	1500	10,3	150	29	29	26	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,009	0,037	0306R150C10
3	10,00002	1750	10,3	175	29	29	26	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,009	0,037	0306R175C10
3	10,00002	2000	10,3	200	29	29	26	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,01	0,042	0306R200C10
4	13,33335	506,67	13,8	38	39	39	35	3	62,5	125	4	12	10	15	9	33,3	433	7,7	0,009	0,034	0406R050C10
4	13,33335	506,67	13,8	38	39	39	35	3	62,5	125	4	12	14	20	13	33,3	433	11,7	0,009	0,034	0406R050CS0
4	13,33335	1000	13,8	75	39	39	35	3	62,5	125	8	12	10	15	9	33,3	933,4	7,7	0,01	0,04	0406R100C10
4	13,33335	1000	13,8	75	39	39	35	3	62,5	125	8	12	14	20	13	33,3	933,4	11,7	0,01	0,04	0406R100CS0
4	13,33335	1253,34	13,8	94	39	39	35	3	62,5	125	10	12	10	15	9	33,3	1186,7	7,7	0,01	0,04	0406R125C10
4	13,33335	1506,67	13,8	113	39	39	35	3	62,5	125	12	12	10	15	9	33,3	1433,4	7,7	0,01	0,04	0406R150C10
4	13,33335	1506,67	13,8	113	39	39	35	3	62,5	125	12	12	14	20	13	33,3	1433,4	11,7	0,01	0,04	0406R150CS0
4	13,33335	1760	13,8	132	39	39	35	3	62,5	125	14	12	10	15	9	33,3	1693,4	7,7	0,01	0,04	0406R175C10
4	13,33335	2000	13,8	150	39	39	35	3	62,5	125	16	12	10	15	9	33,3	1933,4	7,7	0,011	0,045	0406R200C10
4	13,33335	2000	13,8	150	39	39	35	3	62,5	125	16	12	14	20	13	33,3	1933,4	11,7	0,011	0,045	0406R200CS0
5	16,66669	500	17,4	30	49	39	34	3	62,5	125	4	12	14	20	13	37,5	425	11,7	0,009	0,034	0506R050C10
5	16,66669	1000	17,4	60	49	39	34	3	62,5	125	8	12	14	20	13	37,5	925	11,7	0,01	0,04	0506R100C10
5	16,66669	1250	17,4	75	49	39	34	3	62,5	125	10	12	14	20	13	37,5	1175	11,7	0,01	0,04	0506R125C10
5	16,66669	1500	17,4	90	49	39	34	3	62,5	125	12	12	14	20	13	37,5	1425	11,7	0,01	0,04	0506R150C10
5	16,66669	1750	17,4	105	49	39	34	3	62,5	125	14	12	14	20	13	37,5	1675	11,7	0,01	0,04	0506R175C10
5	16,66669	2000	17,4	120	49	39	34	3	62,5	125	16	12	14	20	13	37,5	1925	11,7	0,011	0,045	0506R200C10
6	20,00003	500	20,9	25	59	49	43	3	62,5	125	4	16	18	26	17	37,5	425	15,7	0,009	0,034	0606R050C10
6	20,00003	1000	20,9	50	59	49	43	3	62,5	125	8	16	18	26	17	37,5	925	15,7	0,01	0,04	0606R100C10
6	20,00003	1260	20,9	63	59	49	43	3	62,5	125	10	16	18	26	17	37,5	1185	15,7	0,01	0,04	0606R125C10
6	20,00003	1500	20,9	75	59	49	43	3	62,5	125	12	16	18	26	17	37,5	1425	15,7	0,01	0,04	0606R150C10
6	20,00003	1760	20,9	88	59	49	43	3	62,5	125	14	16	18	26	17	37,5	1685	15,7	0,01	0,04	0606R175C10
6	20,00003	2000	20,9	100	59	49	43	3	62,5	125	16	16	18	26	17	37,5	1925	15,7	0,011	0,045	0606R200C10
8	26,66671	480	28	18	79	79	71	3	60	120	4	25	22	33	21	120	240	19,7	0,011	0,037	0806R050C10
8	26,66671	960	28	36	79	79	71	3	60	120	8	25	22	33	21	120	720	19,7	0,011	0,043	0806R100C10
8	26,66671	1200	28	45	79	79	71	3	60	120	10	25	22	33	21	120	960	19,7	0,011	0,043	0806R125C10
8	26,66671	1440	28	54	79	79	71	3	60	120	12	25	22	33	21	120	1200	19,7	0,011	0,043	0806R150C10
8	26,66671	1680	28	63	79	79	71	3	60	120	14	25	22	33	21	120	1440	19,7	0,011	0,043	0806R175C10
8	26,66671	1920	28	72	79	79	71	3	60	120	16	25	22	33	21	120	1680	19,7	0,012	0,048	0806R200C10
10	33,33339	1000	35,1	30	99	99	89	3	62,5	125	8	32	33	48	32	125	750	19,7	0,011	0,043	1006R100C10
10	33,33339	1500	35,1	45	99	99	89	3	62,5	125	12	32	33	48	32	125	1250	19,7	0,011	0,043	1006R150C10
12	40,00006	1000	42,6	25	120	120	108	3	40	125	8	40	39	58	38	102,5	750	19,7	0,013	0,046	1206R100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

0106R050C00 , 0106R050C10 , 0106R100C00 , 0106R100C10 , 0106R150C00 , 0106R150C10 , 0206R050C00 , 0206R050C10 , 0206R050C10A1 , 0206R050CS0A1 , 0206R100C00 , 0206R100C10 , 0206R100C10A1 , 0206R100C10A2 , 0206R100CS0A1 , 0206R100CS0A2 , 0206R125C10 , 0206R150C00 , 0206R150C10 , 0206R175C10 , 0206R200C00 , 0206R200C10 , 0306R050C00 , 0306R050C10 , 0306R050C10A1 , 0306R100C00 , 0306R100C10 , 0306R100C10A1 , 0306R100C10A2 , 0306R125C10 , 0306R150C00 , 0306R150C10 , 0306R175C10 , 0306R200C00 , 0306R200C10 , 0406R050C00 , 0406R050C10 , 0406R050C10A1 , 0406R050CS0 , 0406R050CS0A1 , 0406R084CS0A1 , 0406R084CS0A2 , 0406R100C00 , 0406R100C10 , 0406R100C10A1 , 0406R100C10A2 , 0406R100CS0 , 0406R100CS0A1 , 0406R100CS0A2 , 0406R125C10 , 0406R150C00 , 0406R150CS0 , 0406R175C10 , 0406R200C00 , 0406R200C10 , 0406R200CS0 , 0506R050C00 , 0506R050C10 , 0506R100C00 , 0506R100C10 , 0506R125C10 , 0506R150C00 , 0506R150C10 , 0506R175C10 , 0506R200C00 , 0506R200C10 , 0606R050C00 , 0606R050C10 , 0606R100C00 , 0606R100C10 , 0606R125C10 , 0606R150C00 , 0606R150C10 , 0606R175C10 , 0606R200C00 , 0606R200C10 , 0806R050C00 , 0806R050C10 , 0806R100C00 , 0806R100C10 , 0806R125C10 , 0806R150C00 , 0806R150C10 , 0806R175C10 , 0806R200C00 , 0806R200C10 , 1006R100C00 , 1006R100C10 , 1006R150C00 , 1006R150C10 , 1206R100C00 , 1206R100C10 , 1J06R050C00 , 1J06R050C10 , 1J06R100C00 , 1J06R100C10 , 2J06R050C00 , 2J06R050C10 , 2J06R100C00 , 2J06R100C10 , 2J06R125C10 , 2J06R150C00 , 2J06R150C10 , 2J06R175C10 , 2J06R200C00 , 2J06R200C10

KVALITA 6M - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -32 - 0 μm
Šikmé ozubení - pravé
Ozubení indukčně kalené a broušené
Frézované všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
1	3,33334	500	5,3	150	15	15	14	2	62,5	125	4	6	5	8	5	30,3	439,4	5,7	0,008	0,029	016MR050C10
1	3,33334	1000	5,3	300	15	15	14	2	62,5	125	8	6	5	8	5	30,3	939,4	5,7	0,008	0,033	016MR100C10
1	3,33334	1500	5,3	450	15	15	14	2	62,5	125	12	6	5	8	5	30,3	1439,4	5,7	0,008	0,033	016MR150C10
1,5	5,00001	500	6,7	100	19	19	17,5	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,008	0,029	1J6MR050C10
1,5	5,00001	1000	6,7	200	19	19	17,5	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,008	0,034	1J6MR100C10
2	6,66668	500	8,5	75	24	24	22	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,008	0,029	026MR050C10
2	6,66668	1000	8,5	150	24	24	22	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,008	0,034	026MR100C10
2	6,66668	1246,67	8,5	187	24	24	22	2	62,5	125	10	8	7	11	7	31,7	1183,3	5,7	0,008	0,034	026MR125C10
2	6,66668	1500	8,5	225	24	24	22	2	62,5	125	12	8	7	11	7	31,7	1436,6	5,7	0,008	0,034	026MR150C10
2	6,66668	1746,67	8,5	262	24	24	22	2	62,5	125	14	8	7	11	7	31,7	1683,3	5,7	0,008	0,034	026MR175C10
2	6,66668	2000	8,5	300	24	24	22	2	62,5	125	16	8	7	11	7	31,7	1936,6	5,7	0,009	0,038	026MR200C10
2,5	8,33335	500	10,3	60	29	29	26,5	2	62,5	125	4	9	10	15	9	35	430	7,7	0,008	0,032	2J6MR050C10
2,5	8,33335	1000	10,3	120	29	29	26,5	2	62,5	125	8	9	10	15	9	35	930	7,7	0,009	0,036	2J6MR100C10
2,5	8,33335	1250	10,3	150	29	29	26,5	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,009	0,036	2J6MR125C10
2,5	8,33335	1500	10,3	180	29	29	26,5	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,009	0,036	2J6MR150C10
2,5	8,33335	1750	10,3	210	29	29	26,5	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,009	0,036	2J6MR175C10
2,5	8,33335	2000	10,3	240	29	29	26,5	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,01	0,041	2J6MR200C10
3	10,00002	500	10,3	50	29	29	26	2	62,5	125	4	9	10	15	9	35	430	7,7	0,008	0,032	036MR050C10
3	10,00002	1000	10,3	100	29	29	26	2	62,5	125	8	9	10	15	9	35	930	7,7	0,009	0,037	036MR100C10
3	10,00002	1250	10,3	125	29	29	26	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,009	0,037	036MR125C10
3	10,00002	1500	10,3	150	29	29	26	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,009	0,037	036MR150C10
3	10,00002	1750	10,3	175	29	29	26	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,009	0,037	036MR175C10
3	10,00002	2000	10,3	200	29	29	26	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,01	0,042	036MR200C10
4	13,33335	506,67	13,8	38	39	39	35	3	62,5	125	4	12	10	15	9	33,3	433	7,7	0,009	0,034	046MR050C10
4	13,33335	506,67	13,8	38	39	39	35	3	62,5	125	4	12	14	20	13	33,3	433	11,7	0,009	0,034	046MR050CS0
4	13,33335	1000	13,8	75	39	39	35	3	62,5	125	8	12	10	15	9	33,3	933,4	7,7	0,01	0,04	046MR100C10
4	13,33335	1000	13,8	75	39	39	35	3	62,5	125	8	12	14	20	13	33,3	933,4	11,7	0,01	0,04	046MR100CS0
4	13,33335	1253,34	13,8	94	39	39	35	3	62,5	125	10	12	10	15	9	33,3	1186,7	7,7	0,01	0,04	046MR125C10
4	13,33335	1506,67	13,8	113	39	39	35	3	62,5	125	12	12	10	15	9	33,3	1433,4	7,7	0,01	0,04	046MR150C10
4	13,33335	1760	13,8	132	39	39	35	3	62,5	125	14	12	10	15	9	33,3	1693,4	7,7	0,01	0,04	046MR175C10
4	13,33335	2000	13,8	150	39	39	35	3	62,5	125	16	12	10	15	9	33,3	1933,4	7,7	0,011	0,045	046MR200C10
5	16,66669	500	17,4	30	49	39	34	3	62,5	125	4	12	14	20	13	37,5	425	11,7	0,009	0,034	056MR050C10
5	16,66669	1000	17,4	60	49	39	34	3	62,5	125	8	12	14	20	13	37,5	925	11,7	0,01	0,04	056MR100C10
6	20,00003	500	20,9	25	59	49	43	3	62,5	125	4	16	18	26	17	37,5	425	15,7	0,009	0,034	066MR050C10
6	20,00003	1000	20,9	50	59	49	43	3	62,5	125	8	16	18	26	17	37,5	925	15,7	0,01	0,04	066MR100C10
8	26,66671	960	28	36	79	79	71	3	60	120	8	25	22	33	21	120	720	19,7	0,011	0,043	086MR100C10
10	33,33339	1000	35,1	30	99	99	89	3	62,5	125	8	32	33	48	32	125	750	19,7	0,011	0,043	106MR100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

KVALITA 8H - POPOUŠTĚNÁ LEGOVANÁ OCEL

Tolerance šířky ozubení: -48 - 0 μm
Šikmé ozubení - pravé
Materiál normalizovaný
Frézované ozubení i všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
2	6,66668	500	8,9	75	25	24	22	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,015	0,057	028HR050Q10
2	6,66668	1000	8,9	150	25	24	22	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,016	0,066	028HR100Q10
2	6,66668	1246,67	8,9	187	25	24	22	2	62,5	125	10	8	7	11	7	31,7	1183,3	5,7	0,016	0,066	028HR125Q10
2	6,66668	1500	8,9	225	25	24	22	2	62,5	125	12	8	7	11	7	31,7	1436,6	5,7	0,016	0,066	028HR150Q10
2	6,66668	1746,67	8,9	262	25	24	22	2	62,5	125	14	8	7	11	7	31,7	1683,3	5,7	0,016	0,066	028HR175Q10
2	6,66668	2000	8,9	300	25	24	22	2	62,5	125	16	8	7	11	7	31,7	1936,6	5,7	0,018	0,074	028HR200Q10
3	10,00002	500	10,6	50	30	29	26	2	62,5	125	4	9	10	15	9	35	430	7,7	0,016	0,063	038HR050Q10
3	10,00002	1000	10,6	100	30	29	26	2	62,5	125	8	9	10	15	9	35	930	7,7	0,018	0,072	038HR100Q10
3	10,00002	1250	10,6	125	30	29	26	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,018	0,072	038HR125Q10
3	10,00002	1500	10,6	150	30	29	26	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,018	0,072	038HR150Q10
3	10,00002	1750	10,6	175	30	29	26	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,018	0,072	038HR175Q10
3	10,00002	2000	10,6	200	30	29	26	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,019	0,081	038HR200Q10
4	13,33335	506,67	14,2	38	40	39	35	3	62,5	125	4	12	10	15	9	33,3	433	7,7	0,018	0,068	048HR050Q10
4	13,33335	1000	14,2	75	40	39	35	3	62,5	125	8	12	10	15	9	33,3	933,4	7,7	0,019	0,078	048HR100Q10
4	13,33335	1253,34	14,2	94	40	39	35	3	62,5	125	10	12	10	15	9	33,3	1186,7	7,7	0,019	0,078	048HR125Q10
4	13,33335	1506,67	14,2	113	40	39	35	3	62,5	125	12	12	10	15	9	33,3	1433,4	7,7	0,019	0,078	048HR150Q10
4	13,33335	1760	14,2	132	40	39	35	3	62,5	125	14	12	10	15	9	33,3	1693,4	7,7	0,019	0,078	048HR175Q10
4	13,33335	2000	14,2	150	40	39	35	3	62,5	125	16	12	10	15	9	33,3	1933,4	7,7	0,021	0,088	048HR200Q10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

0208R050C00 , 0208R050C10 , 0208R100C00 , 0208R100C10 , 0208R125C10 , 0208R150C00 , 0208R150C10 , 0208R175C10 , 0208R200C00 , 0208R200C10 , 0208R200C10A1 , 0208R200C10A2 , 0208R200CS0A1 , 0208R200CS0A2 , 0308R050C00 , 0308R050C10 , 0308R100C00 , 0308R100C10 , 0308R125C10 , 0308R150C00 , 0308R150C10 , 0308R175C10 , 0308R200C00 , 0308R200C10 , 0308R200C10A1 , 0308R200C10A2 , 0408R050C00 , 0408R050C10 , 0408R100C00 , 0408R100C10 , 0408R100CS0 , 0408R125C10 , 0408R150C00 , 0408R150CS0 , 0408R175C10 , 0408R200C00 , 0408R200C10 , 0408R200C10A1 , 0408R200C10A2 , 0408R200CS0 , 0408R200CS0A1 , 0508R050C00 , 0508R050C10 , 0508R100C00 , 0508R100C10 , 0508R125C10 , 0508R150C10 , 0508R175C10 , 0508R200C00 , 0508R200C10 , 0608R050C00 , 0608R050C10 , 0608R100C00 , 0608R100C10 , 0608R125C10 , 0608R150C10 , 0608R175C10 , 0608R200C00 , 0608R200C10 , 0808R050C00 , 0808R050C10 , 0808R100C00 , 0808R100C10 , 0808R125C10 , 0808R150C10 , 0808R175C10 , 0808R200C00 , 0808R200C10 , 1008R100C00 , 1008R100C10 , 1208R100C00 , 1208R100C10 , 1J08R050C00 , 1J08R050C10 , 1J08R100C00 , 1J08R100C10 , 1J08R125C10 , 1J08R150C00 , 1J08R150C10 , 1J08R175C10 , 1J08R200C00 , 1J08R200C10 , 2J08R050C00 , 2J08R050C10 , 2J08R100C00 , 2J08R100C10 , 2J08R125C10 , 2J08R150C00 , 2J08R150C10 , 2J08R175C10 , 2J08R200C00 , 2J08R200C10 ,

KVALITA 8 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -48 - 0 μm
Šikmé ozubení - pravé
Materiál normalizovaný
Frézované ozubení i všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
1,5	5,00001	500	6	100	17	17	15,5	2	62,5	125	4	6	6	10	6	31,7	436,6	5,7	0,015	0,057	1J08R050C10
1,5	5,00001	1000	6	200	17	17	15,5	2	62,5	125	8	6	6	10	6	31,7	936,6	5,7	0,016	0,066	1J08R100C10
1,5	5,00001	1250	6	250	17	17	15,5	2	62,5	125	10	6	6	10	6	31,7	1186,6	5,7	0,016	0,066	1J08R125C10
1,5	5,00001	1500	6	300	17	17	15,5	2	62,5	125	12	6	6	10	6	31,7	1436,6	5,7	0,016	0,066	1J08R150C10
1,5	5,00001	1750	6	350	17	17	15,5	2	62,5	125	14	6	6	10	6	31,7	1686,6	5,7	0,016	0,066	1J08R175C10
1,5	5,00001	2000	6	400	17	17	15,5	2	62,5	125	16	6	6	10	6	31,7	1936,6	5,7	0,018	0,074	1J08R200C10
2	6,66668	500	9,2	75	26	24	22	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,015	0,057	0208R050C10
2	6,66668	1000	9,2	150	26	24	22	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,016	0,066	0208R100C10
2	6,66668	1246,67	9,2	187	26	24	22	2	62,5	125	10	8	7	11	7	31,7	1183,3	5,7	0,016	0,066	0208R125C10
2	6,66668	1500	9,2	225	26	24	22	2	62,5	125	12	8	7	11	7	31,7	1436,6	5,7	0,016	0,066	0208R150C10
2	6,66668	1746,67	9,2	262	26	24	22	2	62,5	125	14	8	7	11	7	31,7	1683,3	5,7	0,016	0,066	0208R175C10
2	6,66668	2000	9,2	300	26	24	22	2	62,5	125	16	8	7	11	7	31,7	1936,6	5,7	0,018	0,074	0208R200C10
2,5	8,33335	500	10,6	60	30	29	26,5	2	62,5	125	4	9	10	15	9	35	430	7,7	0,016	0,062	2J08R050C10
2,5	8,33335	1000	10,6	120	30	29	26,5	2	62,5	125	8	9	10	15	9	35	930	7,7	0,018	0,072	2J08R100C10
2,5	8,33335	1250	10,6	150	30	29	26,5	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,018	0,072	2J08R125C10
2,5	8,33335	1500	10,6	180	30	29	26,5	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,018	0,072	2J08R150C10
2,5	8,33335	1750	10,6	210	30	29	26,5	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,018	0,072	2J08R175C10
2,5	8,33335	2000	10,6	240	30	29	26,5	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,019	0,081	2J08R200C10
3	10,00002	500	11	50	31	29	26	2	62,5	125	4	9	10	15	9	35	430	7,7	0,016	0,063	0308R050C10
3	10,00002	1000	11	100	31	29	26	2	62,5	125	8	9	10	15	9	35	930	7,7	0,018	0,072	0308R100C10
3	10,00002	1250	11	125	31	29	26	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,018	0,072	0308R125C10
3	10,00002	1500	11	150	31	29	26	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,018	0,072	0308R150C10
3	10,00002	1750	11	175	31	29	26	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,018	0,072	0308R175C10
3	10,00002	2000	11	200	31	29	26	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,019	0,081	0308R200C10
4	13,33335	506,67	14,5	38	41	39	35	3	62,5	125	4	12	10	15	9	33,3	433	7,7	0,018	0,068	0408R050C10
4	13,33335	1000	14,5	75	41	39	35	3	62,5	125	8	12	10	15	9	33,3	933,4	7,7	0,019	0,078	0408R100C10
4	13,33335	1000	14,5	75	41	39	35	3	62,5	125	8	12	14	20	13	33,3	933,4	11,7	0,019	0,078	0408R100CS0
4	13,33335	1253,34	14,5	94	41	39	35	3	62,5	125	10	12	10	15	9	33,3	1186,7	7,7	0,019	0,078	0408R125C10
4	13,33335	1506,67	14,5	113	41	39	35	3	62,5	125	12	12	10	15	9	33,3	1433,4	7,7	0,019	0,078	0408R150C10
4	13,33335	1506,67	14,5	113	41	39	35	3	62,5	125	12	12	14	20	13	33,3	1433,4	11,7	0,019	0,078	0408R150CS0
4	13,33335	1760	14,5	132	41	39	35	3	62,5	125	14	12	10	15	9	33,3	1693,4	7,7	0,019	0,078	0408R175C10
4	13,33335	2000	14,5	150	41	39	35	3	62,5	125	16	12	10	15	9	33,3	1933,4	7,7	0,021	0,088	0408R200C10
4	13,33335	2000	14,5	150	41	39	35	3	62,5	125	16	12	14	20	13	33,3	1933,4	11,7	0,021	0,088	0408R200CS0
5	16,66669	500	17,7	30	50	39	34	3	62,5	125	4	12	14	20	13	37,5	425	11,7	0,018	0,068	0508R050C10
5	16,66669	1000	17,7	60	50	39	34	3	62,5	125	8	12	14	20	13	37,5	925	11,7	0,019	0,078	0508R100C10
5	16,66669	1250	17,7	75	50	39	34	3	62,5	125	10	12	14	20	13	37,5	1175	11,7	0,019	0,078	0508R125C10
5	16,66669	1500	17,7	90	50	39	34	3	62,5	125	12	12	14	20	13	37,5	1425	11,7	0,019	0,078	0508R150C10
5	16,66669	1750	17,7	105	50	39	34	3	62,5	125	14	12	14	20	13	37,5	1675	11,7	0,019	0,078	0508R175C10
5	16,66669	2000	17,7	120	50	39	34	3	62,5	125	16	12	14	20	13	37,5	1925	11,7	0,021	0,088	0508R200C10
6	20,00003	500	21,3	25	60	49	43	3	62,5	125	4	16	18	26	17	37,5	425	15,7	0,018	0,068	0608R050C10
6	20,00003	1000	21,3	50	60	49	43	3	62,5	125	8	16	18	26	17	37,5	925	15,7	0,019	0,078	0608R100C10
6	20,00003	1260	21,3	63	60	49	43	3	62,5	125	10	16	18	26	17	37,5	1185	15,7	0,019	0,078	0608R125C10
6	20,00003	1500	21,3	75	60	49	43	3	62,5	125	12	16	18	26	17	37,5	1425	15,7	0,019	0,078	0608R150C10
6	20,00003	1760	21,3	88	60	49	43	3	62,5	125	14	16	18	26	17	37,5	1685	15,7	0,019	0,078	0608R175C10
6	20,00003	2000	21,3	100	60	49	43	3	62,5	125	16	16	18	26	17	37,5	1925	15,7	0,021	0,088	0608R200C10
8	26,66671	480	28,7	18	81	79	71	3	60	120	4	25	22	33	21	120	240	19,7	0,021	0,073	0808R050C10
8	26,66671	960	28,7	36	81	79	71	3	60	120	8	25	22	33	21	120	720	19,7	0,022	0,084	0808R100C10
8	26,66671	1200	28,7	45	81	79	71	3	60	120	10	25	22	33	21	120	960	19,7	0,022	0,084	0808R125C10
8	26,66671	1440	28,7	54	81	79	71	3	60	120	12	25	22	33	21	120	1200	19,7	0,022	0,084	0808R150C10
8	26,66671	1680	28,7	63	81	79	71	3	60	120	14	25	22	33	21	120	1440	19,7	0,022	0,084	0808R175C10
8	26,66671	1920	28,7	72	81	79	71	3	60	120	16	25	22	33	21	120	1680	19,7	0,024	0,095	0808R200C10
10	33,33339	1000	35,5	30	100	99	89	3	62,5	125	8	32	33	48	32	125	750	19,7	0,022	0,084	1008R100C10
12	40,00006	1000	42,6	25	120	120	108	3	40	125	8	40	39	58	38	102,5	750	19,7	0,026	0,09	1208R100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

KVALITA 10 - UHLÍKATÁ OCEL

Tolerance šířky ozubení: -90 - 0 μm
Šikmé ozubení - pravé
Ozubení frézované a indukčně kalené
Frézované všechny strany

Modul	_Pt⁽¹⁾	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	I1	d3	_fp⁽²⁾	_Fp⁽³⁾	Označení *
1,5	5,00001	500	6	100	17	17	15,5	2	62,5	125	4	6	6	10	6	31,7	436,6	5,7	0,034	0,128	1J10R050C10
1,5	5,00001	1000	6	200	17	17	15,5	2	62,5	125	8	6	6	10	6	31,7	936,6	5,7	0,037	0,148	1J10R100C10
1,5	5,00001	1250	6	250	17	17	15,5	2	62,5	125	10	6	6	10	6	31,7	1186,6	5,7	0,037	0,148	1J10R125C10
1,5	5,00001	1500	6	300	17	17	15,5	2	62,5	125	12	6	6	10	6	31,7	1436,6	5,7	0,037	0,148	1J10R150C10
1,5	5,00001	1750	6	350	17	17	15,5	2	62,5	125	14	6	6	10	6	31,7	1686,6	5,7	0,037	0,148	1J10R175C10
1,5	5,00001	2000	6	400	17	17	15,5	2	62,5	125	16	6	6	10	6	31,7	1936,6	5,7	0,041	0,167	1J10R200C10
2	6,66668	500	9,2	75	26	24	22	2	62,5	125	4	8	7	11	7	31,7	436,6	5,7	0,034	0,128	0210R050C10
2	6,66668	1000	9,2	150	26	24	22	2	62,5	125	8	8	7	11	7	31,7	936,6	5,7	0,037	0,148	0210R100C10
2	6,66668	1246,67	9,2	187	26	24	22	2	62,5	125	10	8	7	11	7	31,7	1183,3	5,7	0,037	0,148	0210R125C10
2	6,66668	1500	9,2	225	26	24	22	2	62,5	125	12	8	7	11	7	31,7	1436,6	5,7	0,037	0,148	0210R150C10
2	6,66668	1746,67	9,2	262	26	24	22	2	62,5	125	14	8	7	11	7	31,7	1683,3	5,7	0,037	0,148	0210R175C10
2	6,66668	2000	9,2	300	26	24	22	2	62,5	125	16	8	7	11	7	31,7	1936,6	5,7	0,041	0,167	0210R200C10
2,5	8,33335	500	10,6	60	30	29	26,5	2	62,5	125	4	9	10	15	9	35	430	7,7	0,036	0,139	2J10R050C10
2,5	8,33335	1000	10,6	120	30	29	26,5	2	62,5	125	8	9	10	15	9	35	930	7,7	0,039	0,16	2J10R100C10
2,5	8,33335	1250	10,6	150	30	29	26,5	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,039	0,16	2J10R125C10
2,5	8,33335	1500	10,6	180	30	29	26,5	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,039	0,16	2J10R150C10
2,5	8,33335	1750	10,6	210	30	29	26,5	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,039	0,16	2J10R175C10
2,5	8,33335	2000	10,6	240	30	29	26,5	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,043	0,181	2J10R200C10
3	10,00002	500	11	50	31	29	26	2	62,5	125	4	9	10	15	9	35	430	7,7	0,036	0,14	0310R050C10
3	10,00002	1000	11	100	31	29	26	2	62,5	125	8	9	10	15	9	35	930	7,7	0,039	0,162	0310R100C10
3	10,00002	1250	11	125	31	29	26	2	62,5	125	10	9	10	15	9	35	1180	7,7	0,039	0,162	0310R125C10
3	10,00002	1500	11	150	31	29	26	2	62,5	125	12	9	10	15	9	35	1430	7,7	0,039	0,162	0310R150C10
3	10,00002	1750	11	175	31	29	26	2	62,5	125	14	9	10	15	9	35	1680	7,7	0,039	0,162	0310R175C10
3	10,00002	2000	11	200	31	29	26	2	62,5	125	16	9	10	15	9	35	1930	7,7	0,043	0,182	0310R200C10
4	13,33335	506,67	14,5	38	41	39	35	3	62,5	125	4	12	10	15	9	33,3	433	7,7	0,04	0,151	0410R050C10
4	13,33335	1000	14,5	75	41	39	35	3	62,5	125	8	12	10	15	9	33,3	933,4	7,7	0,043	0,175	0410R100C10
4	13,33335	1000	14,5	75	41	39	35	3	62,5	125	8	12	14	20	13	33,3	933,4	11,7	0,043	0,175	0410R100CS0
4	13,33335	1253,34	14,5	94	41	39	35	3	62,5	125	10	12	10	15	9	33,3	1186,7	7,7	0,043	0,175	0410R125C10
4	13,33335	1506,67	14,5	113	41	39	35	3	62,5	125	12	12	10	15	9	33,3	1433,4	7,7	0,043	0,175	0410R150C10
4	13,33335	1506,67	14,5	113	41	39	35	3	62,5	125	12	12	14	20	13	33,3	1433,4	11,7	0,043	0,175	0410R150CS0
4	13,33335	1760	14,5	132	41	39	35	3	62,5	125	14	12	10	15	9	33,3	1693,4	7,7	0,043	0,175	0410R175C10
4	13,33335	2000	14,5	150	41	39	35	3	62,5	125	16	12	10	15	9	33,3	1933,4	7,7	0,047	0,197	0410R200C10
4	13,33335	2000	14,5	150	41	39	35	3	62,5	125	16	12	14	20	13	33,3	1933,4	11,7	0,047	0,197	0410R200CS0
5	16,66669	500	17,7	30	50	39	34	3	62,5	125	4	12	14	20	13	37,5	425	11,7	0,04	0,151	0510R050C10
5	16,66669	1000	17,7	60	50	39	34	3	62,5	125	8	12	14	20	13	37,5	925	11,7	0,043	0,175	0510R100C10
5	16,66669	1250	17,7	75	50	39	34	3	62,5	125	10	12	14	20	13	37,5	1175	11,7	0,043	0,175	0510R125C10
5	16,66669	1500	17,7	90	50	39	34	3	62,5	125	12	12	14	20	13	37,5	1425	11,7	0,043	0,175	0510R150C10
5	16,66669	1750	17,7	105	50	39	34	3	62,5	125	14	12	14	20	13	37,5	1675	11,7	0,043	0,175	0510R175C10
5	16,66669	2000	17,7	120	50	39	34	3	62,5	125	16	12	14	20	13	37,5	1925	11,7	0,047	0,197	0510R200C10
6	20,00003	500	21,3	25	60	49	43	3	62,5	125	4	16	18	26	17	37,5	425	15,7	0,04	0,151	0610R050C10
6	20,00003	1000	21,3	50	60	49	43	3	62,5	125	8	16	18	26	17	37,5	925	15,7	0,043	0,175	0610R100C10
6	20,00003	1260	21,3	63	60	49	43	3	62,5	125	10	16	18	26	17	37,5	1185	15,7	0,043	0,175	0610R125C10
6	20,00003	1500	21,3	75	60	49	43	3	62,5	125	12	16	18	26	17	37,5	1425	15,7	0,043	0,175	0610R150C10
6	20,00003	1760	21,3	88	60	49	43	3	62,5	125	14	16	18	26	17	37,5	1685	15,7	0,043	0,175	0610R175C10
6	20,00003	2000	21,3	100	60	49	43	3	62,5	125	16	16	18	26	17	37,5	1925	15,7	0,047	0,197	0610R200C10
8	26,66671	480	28,7	18	81	79	71	3	60	120	4	25	22	33	21	120	240	19,7	0,046	0,163	0810R050C10
8	26,66671	960	28,7	36	81	79	71	3	60	120	8	25	22	33	21	120	720	19,7	0,049	0,188	0810R100C10
8	26,66671	1200	28,7	45	81	79	71	3	60	120	10	25	22	33	21	120	960	19,7	0,049	0,188	0810R125C10
8	26,66671	1440	28,7	54	81	79	71	3	60	120	12	25	22	33	21	120	1200	19,7	0,049	0,188	0810R150C10
8	26,66671	1680	28,7	63	81	79	71	3	60	120	14	25	22	33	21	120	1440	19,7	0,049	0,188	0810R175C10
8	26,66671	1920	28,7	72	81	79	71	3	60	120	16	25	22	33	21	120	1680	19,7	0,053	0,212	0810R200C10
10	33,33339	1000	35,5	30	100	99	89	3	62,5	125	8	32	33	48	32	125	750	19,7	0,049	0,188	1010R100C10
12	40,00006	1000	42,6	25	120	120	108	3	40	125	8	40	39	58	38	102,5	750	19,7	0,059	0,202	1210R100C10

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

0210R050C00 , 0210R050C10 , 0210R100C00 , 0210R100C10 , 0210R125C10 , 0210R150C00 , 0210R150C10 , 0210R175C10 , 0210R200C00 , 0210R200C10 , 0310R050C00 , 0310R050C10 , 0310R100C00 , 0310R100C10 , 0310R125C10 , 0310R150C00 , 0310R150C10 , 0310R175C10 , 0310R200C00 , 0310R200C10 , 0410R050C00 , 0410R050C10 , 0410R100C00 , 0410R100C10 , 0410R100CS0 , 0410R125C10 , 0410R150C00 , 0410R150CS0 , 0410R175C10 , 0410R200C00 , 0410R200C10 , 0410R200CS0 , 0510R050C00 , 0510R050C10 , 0510R100C00 , 0510R100C10 , 0510R125C10 , 0510R150C10 , 0510R175C10 , 0510R200C00 , 0510R200C10 , 0610R050C00 , 0610R050C10 , 0610R100C00 , 0610R100C10 , 0610R125C10 , 0610R150C10 , 0610R175C10 , 0610R200C00 , 0610R200C10 , 0810R050C00 , 0810R050C10 , 0810R100C00 , 0810R100C10 , 0810R125C10 , 0810R150C10 , 0810R175C10 , 0810R200C00 , 0810R200C10 , 1010R100C00 , 1010R100C10 , 1210R100C00 , 1210R100C10 , 1J10R050C00 , 1J10R050C10 , 1J10R100C00 , 1J10R100C10 , 1J10R125C10 , 1J10R150C00 , 1J10R150C10 , 1J10R175C10 , 1J10R200C00 , 1J10R200C10 , 2J10R050C00 , 2J10R050C10 , 2J10R100C00 , 2J10R100C10 , 2J10R125C10 , 2J10R150C00 , 2J10R150C10 , 2J10R175C10 , 2J10R200C00 , 2J10R200C10 ,

KVALITA 6 - UHLÍKATÁ OCEL
pro integraci s lineárním vedením 90°

Tolerance šířky ozubení: -22 - 0 μm
Šikmé ozubení - pravé
Ozubení indukčně kalené a broušené
Broušené všechny strany

Modul	_Pt(1)	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	D1	d2	t	a1	d3	_fp(2)	_Fp(3)	Označení*
2	6,66668	480	6,7	72	19	19,5	17,5	1	10	60	8	7,5	4,5	7,5	5,3	30	4,5	0,008	0,029	0206R050C10A1
2	6,66668	960	6,7	144	19	19,5	17,5	1	10	60	16	7,5	4,5	7,5	5,3	30	4,5	0,008	0,034	0206R100C10A1
2	6,66668	480	8,5	72	24	24,5	22,5	1	10	60	8	10	6	9,5	8,5	30	6	0,008	0,029	0206R050CS0A1
2	6,66668	960	8,5	144	24	24,5	22,5	1	10	60	16	10	6	9,5	8,5	30	6	0,008	0,034	0206R100CS0A1
3	10,00002	480	10,3	48	29	29,75	26,75	2	10	60	8	11,5	7	11	9	30	7	0,008	0,032	0306R050C10A1
3	10,00002	960	10,3	96	29	29,75	26,75	2	10	60	16	11,5	7	11	9	30	7	0,009	0,037	0306R100C10A1
4	13,33335	480	13,8	36	39	39,75	35,75	2	20	80	6	14	10	15	9	40	10	0,009	0,034	0406R050C10A1
4	13,33335	960	13,8	72	39	39,75	35,75	2	20	80	12	14	10	15	9	40	10	0,01	0,04	0406R100C10A1
4	13,33335	480	13,8	36	39	48,75	44,75	2	20	80	6	17	10	15	9	40	10	0,009	0,034	0406R050CS0A1
4	13,33335	960	13,8	72	39	48,75	44,75	2	20	80	12	17	10	15	9	40	10	0,01	0,04	0406R100CS0A1
4	13,33335	840	17,4	63	49	58	54	2	30	105	8	22,5	14	20	13	60	14	0,009	0,034	0406R084CS0A1

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

KVALITA 8 - UHLÍKATÁ OCEL
pro integraci s lineárním vedením 90°

Tolerance šířky ozubení: -48 - 0 μm
Šikmé ozubení - pravé
Materiál normalizovaný
Frézované ozubení i všechny strany

Modul	_Pt(1)	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	D1	d2	t	a1	d3	_fp(2)	_Fp(3)	Označení*
2	6,66668	1920	7,1	288	20	19,5	17,5	1	10	60	32	7,5	4,5	7,5	5,3	30	4,5	0,018	0,074	0208R200C10A1
2	6,66668	1920	8,9	288	25	24,5	22,5	1	10	60	32	10	6	9,5	8,5	30	6	0,018	0,074	0208R200CS0A1
3	10,00002	1920	10,6	192	30	29,75	26,75	2	10	60	32	11,5	7	11	9	30	7	0,019	0,081	0308R200C10A1
4	13,33335	1920	14,2	144	40	39,75	35,75	2	20	80	24	14	10	15	9	40	10	0,021	0,088	0408R200C10A1
4	13,33335	1920	14,5	144	41	48,75	44,75	2	20	80	24	17	10	15	9	40	10	0,021	0,088	0408R200CS0A1

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

KVALITA 6 - UHLÍKATÁ OCEL
pro integraci s lineárním vedením 180°

Tolerance šířky ozubení: -22 - 0 μm
Šikmé ozubení - pravé
Ozubení indukčně kalené a broušené
Broušené všechny strany

Modul	_Pt(1)	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	m3	h3	t3	_fp(2)	_Fp(3)	Označení*
2	6,66668	960	6,7	144	19	19,5	17,5	1	10	60	16	7,5	6	9,5	6	30	M4	7,5	8	0,008	0,034	0206R100C10A2
2	6,66668	960	8,5	144	24	24,5	22,5	1	10	60	16	10	7	11	7	30	M5	10	11	0,008	0,034	0206R100CS0A2
3	10,00002	960	10,3	96	29	29,75	26,75	2	10	60	16	11,5	10	15	9	30	M6	11,5	13,5	0,009	0,037	0306R100C10A2
4	13,33335	960	13,8	72	39	39,75	35,75	2	20	80	12	14	12	18	12	40	M8	14	16	0,01	0,04	0406R100C10A2
4	13,33335	960	13,8	72	39	48,75	44,75	2	20	80	12	17	12	18	12	40	M8	17	16	0,01	0,04	0406R100CS0A2
4	13,33335	840	17,4	63	49	58	54	2	30	105	8	22,5	14	20	13	60	M12	22,5	25	0,009	0,034	0406R084CS0A2

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

KVALITA 8 - UHLÍKATÁ OCEL
pro integraci s lineárním vedením 180°

Tolerance šířky ozubení: -48 - 0 μm
Šikmé ozubení - pravé
Materiál normalizovaný
Frézované ozubení i všechny strany

Modul	_Pt(1)	L1	L2	Počet zubů	B	H	ho	f	a	I	Počet otvorů	h	d1	d2	t	a1	m3	h3	t3	_fp(2)	_Fp(3)	Označení*
2	6,66668	1920	7,1	288	20	19,5	17,5	1	10	60	32	7,5	6	9,5	6	30	M4	7,5	8	0,018	0,074	0208R200C10A2
2	6,66668	1920	8,9	288	25	24,5	22,5	1	10	60	32	10	7	11	7	30	M5	10	11	0,018	0,074	0208R200CS0A2
3	10,00002	1920	10,6	192	30	29,75	26,75	2	10	60	32	11,5	10	15	9	30	M6	11,5	13,5	0,019	0,081	0308R200C10A2
4	13,33335	1920	14,2	144	40	39,75	35,75	2	20	80	24	14	12	18	12	40	M8	14	16	0,021	0,088	0408R200C10A2

(1) Rozteč zubů Pt = Modul x π / cos β
(2) fp ＝Odchylka čelní rozteče
(3) Fp＝Součtová odchylka roztečí

* Všechny modely APEX hřebenů a pastorků lze obdržet bez montážních otvorů. Při objednání prosím změňte předposlední číslici z „1“ na „0“.

Konfigurátor hřebenů a pastorků

Hřebeny se šikmým ozubením

Hřebeny se šikmým ozubením

Popis

Parametry

Rozměry

Konfigurátor

3D modely

Ke stažení

Dotaz na produkt
