Planetová převodovka řady AFX

Planetová převodovka řady AFX

  • 7 velikostí: 42 mm až 180 mm
  • 14 až 1 200 Nm
  • kompletní rozsah převodových poměrů až do 100:1
  • vůle v ozubení až 1 arc. min.
  • 3 výstupní hřídele: hladká; s drážkou pro pero; drážkovaná DIN5480
  • radiální zatížení až 15 600 N; axiální  až 7 800N
  • nízká hlučnost ≤56 dB a vysoká účinnost až 97%
  • certifikace ATEX

Řada planetových převodovek APEX DYNAMICS AFX využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti. Převodovky řady AF mají vysoce kvalitní kuželíková výstupní ložiska, které zaručují maximální radiální a axiální zatížitelnost. Úhlovou variantu naleznete zde (řada AFXR).

  • Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
  • Tělo z nerezové oceli, příruba pro motor z černého hliníku
  • Výstupní hřídel z nerezové oceli: 3 druhy - hladká, s perem, drážkovaná
  • Výstupní moment:
    • T2N : 14 Nm - 1200 Nm
  • Převodové poměry
    • 1-stupňová: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
    • 2-stupňová: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
    • 2-stupňová: ≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 97%
    • 2-stupňová: ≥ 94%
  • Jednoduchá montáž
  • Nízká hlučnost
  • Kompaktní provedení
  • Možnost převodu až i=200 v úhlové variantě (AFXR)
  • Velikosti: AFX042 / AFX060 / AFX060A / AFX075 / AFX075A / AFX100 / AFX100A / AFX140 / AFX140A / AFX180
  • Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu

Možnosti výstupních hřídelí k sérii AFX:

Příklad objednacího kódu:

AFX042-003-S2-P1 , AFX042-003-S2-P2 , AFX042-004-S2-P1 , AFX042-004-S2-P2 , AFX042-005-S2-P1 , AFX042-005-S2-P2 , AFX042-006-S2-P1 , AFX042-006-S2-P2 , AFX042-007-S2-P1 , AFX042-007-S2-P2 , AFX042-008-S2-P1 , AFX042-008-S2-P2 , AFX042-009-S2-P1 , AFX042-009-S2-P2 , AFX042-010-S2-P1 , AFX042-010-S2-P2 , AFX042-015-S2-P1 , AFX042-015-S2-P2 , AFX042-020-S2-P1 , AFX042-020-S2-P2 , AFX042-025-S2-P1 , AFX042-025-S2-P2 , AFX042-030-S2-P1 , AFX042-030-S2-P2 , AFX042-035-S2-P1 , AFX042-035-S2-P2 , AFX042-040-S2-P1 , AFX042-040-S2-P2 , AFX042-045-S2-P1 , AFX042-045-S2-P2 , AFX042-050-S2-P1 , AFX042-050-S2-P2 , AFX042-060-S2-P1 , AFX042-060-S2-P2 , AFX042-070-S2-P1 , AFX042-070-S2-P2 , AFX042-080-S2-P1 , AFX042-080-S2-P2 , AFX042-090-S2-P1 , AFX042-090-S2-P2 , AFX042-100-S2-P1 , AFX042-100-S2-P2 , AFX060-003-S2-P1 , AFX060-003-S2-P2 , AFX060-004-S2-P1 , AFX060-004-S2-P2 , AFX060-005-S2-P1 , AFX060-005-S2-P2 , AFX060-006-S2-P1 , AFX060-006-S2-P2 , AFX060-007-S2-P1 , AFX060-007-S2-P2 , AFX060-008-S2-P1 , AFX060-008-S2-P2 , AFX060-009-S2-P1 , AFX060-009-S2-P2 , AFX060-010-S2-P1 , AFX060-010-S2-P2 , AFX060-015-S2-P1 , AFX060-015-S2-P2 , AFX060-020-S2-P1 , AFX060-020-S2-P2 , AFX060-025-S2-P1 , AFX060-025-S2-P2 , AFX060-030-S2-P1 , AFX060-030-S2-P2 , AFX060-035-S2-P1 , AFX060-035-S2-P2 , AFX060-040-S2-P1 , AFX060-040-S2-P2 , AFX060-045-S2-P1 , AFX060-045-S2-P2 , AFX060-050-S2-P1 , AFX060-050-S2-P2 , AFX060-060-S2-P1 , AFX060-060-S2-P2 , AFX060-070-S2-P1 , AFX060-070-S2-P2 , AFX060-080-S2-P1 , AFX060-080-S2-P2 , AFX060-090-S2-P1 , AFX060-090-S2-P2 , AFX060-100-S2-P1 , AFX060-100-S2-P2 , AFX060A-015-S2-P1 , AFX060A-015-S2-P2 , AFX060A-020-S2-P1 , AFX060A-020-S2-P2 , AFX060A-025-S2-P1 , AFX060A-025-S2-P2 , AFX060A-030-S2-P1 , AFX060A-030-S2-P2 , AFX060A-035-S2-P1 , AFX060A-035-S2-P2 , AFX060A-040-S2-P1 , AFX060A-040-S2-P2 , AFX060A-045-S2-P1 , AFX060A-045-S2-P2 , AFX060A-050-S2-P1 , AFX060A-050-S2-P2 , AFX060A-060-S2-P1 , AFX060A-060-S2-P2 , AFX060A-070-S2-P1 , AFX060A-070-S2-P2 , AFX060A-080-S2-P1 , AFX060A-080-S2-P2 , AFX060A-090-S2-P1 , AFX060A-090-S2-P2 , AFX060A-100-S2-P1 , AFX060A-100-S2-P2 , AFX075-003-S2-P0 , AFX075-003-S2-P1 , AFX075-003-S2-P2 , AFX075-004-S2-P0 , AFX075-004-S2-P1 , AFX075-004-S2-P2 , AFX075-005-S2-P0 , AFX075-005-S2-P1 , AFX075-005-S2-P2 , AFX075-006-S2-P0 , AFX075-006-S2-P1 , AFX075-006-S2-P2 , AFX075-007-S2-P0 , AFX075-007-S2-P1 , AFX075-007-S2-P2 , AFX075-008-S2-P0 , AFX075-008-S2-P1 , AFX075-008-S2-P2 , AFX075-009-S2-P0 , AFX075-009-S2-P1 , AFX075-009-S2-P2 , AFX075-010-S2-P0 , AFX075-010-S2-P1 , AFX075-010-S2-P2 , AFX075-015-S2-P1 , AFX075-015-S2-P2 , AFX075-020-S2-P1 , AFX075-020-S2-P2 , AFX075-025-S2-P1 , AFX075-025-S2-P2 , AFX075-030-S2-P1 , AFX075-030-S2-P2 , AFX075-035-S2-P1 , AFX075-035-S2-P2 , AFX075-040-S2-P1 , AFX075-040-S2-P2 , AFX075-045-S2-P1 , AFX075-045-S2-P2 , AFX075-050-S2-P1 , AFX075-050-S2-P2 , AFX075-060-S2-P1 , AFX075-060-S2-P2 , AFX075-070-S2-P1 , AFX075-070-S2-P2 , AFX075-080-S2-P1 , AFX075-080-S2-P2 , AFX075-090-S2-P1 , AFX075-090-S2-P2 , AFX075-100-S2-P1 , AFX075-100-S2-P2 , AFX075A-015-S2-P1 , AFX075A-015-S2-P2 , AFX075A-020-S2-P1 , AFX075A-020-S2-P2 , AFX075A-025-S2-P1 , AFX075A-025-S2-P2 , AFX075A-030-S2-P1 , AFX075A-030-S2-P2 , AFX075A-035-S2-P1 , AFX075A-035-S2-P2 , AFX075A-040-S2-P1 , AFX075A-040-S2-P2 , AFX075A-045-S2-P1 , AFX075A-045-S2-P2 , AFX075A-050-S2-P1 , AFX075A-050-S2-P2 , AFX075A-060-S2-P1 , AFX075A-060-S2-P2 , AFX075A-070-S2-P1 , AFX075A-070-S2-P2 , AFX075A-080-S2-P1 , AFX075A-080-S2-P2 , AFX075A-090-S2-P1 , AFX075A-090-S2-P2 , AFX075A-100-S2-P1 , AFX075A-100-S2-P2 , AFX100-003-S2-P0 , AFX100-003-S2-P1 , AFX100-004-S2-P0 , AFX100-004-S2-P1 , AFX100-004-S2-P2 , AFX100-005-S2-P0 , AFX100-005-S2-P1 , AFX100-005-S2-P2 , AFX100-006-S2-P0 , AFX100-006-S2-P1 , AFX100-006-S2-P2 , AFX100-007-S2-P0 , AFX100-007-S2-P1 , AFX100-007-S2-P2 , AFX100-008-S2-P0 , AFX100-008-S2-P1 , AFX100-008-S2-P2 , AFX100-009-S2-P0 , AFX100-009-S2-P1 , AFX100-009-S2-P2 , AFX100-010-S2-P0 , AFX100-010-S2-P1 , AFX100-010-S2-P2 , AFX100-015-S2-P0 , AFX100-015-S2-P1 , AFX100-020-S2-P0 , AFX100-020-S2-P1 , AFX100-020-S2-P2 , AFX100-025-S2-P0 , AFX100-025-S2-P1 , AFX100-025-S2-P2 , AFX100-030-S2-P0 , AFX100-030-S2-P1 , AFX100-030-S2-P2 , AFX100-035-S2-P0 , AFX100-035-S2-P1 , AFX100-035-S2-P2 , AFX100-040-S2-P0 , AFX100-040-S2-P1 , AFX100-040-S2-P2 , AFX100-045-S2-P0 , AFX100-045-S2-P1 , AFX100-045-S2-P2 , AFX100-050-S2-P0 , AFX100-050-S2-P1 , AFX100-050-S2-P2 , AFX100-060-S2-P0 , AFX100-060-S2-P1 , AFX100-060-S2-P2 , AFX100-070-S2-P0 , AFX100-070-S2-P1 , AFX100-070-S2-P2 , AFX100-080-S2-P0 , AFX100-080-S2-P1 , AFX100-080-S2-P2 , AFX100-090-S2-P0 , AFX100-090-S2-P1 , AFX100-090-S2-P2 , AFX100-100-S2-P0 , AFX100-100-S2-P1 , AFX100-100-S2-P2 , AFX140-003-S2-P0 , AFX140-003-S2-P1 , AFX140-003-S2-P2 , AFX140-004-S2-P0 , AFX140-004-S2-P1 , AFX140-004-S2-P2 , AFX140-005-S2-P0 , AFX140-005-S2-P1 , AFX140-005-S2-P2 , AFX140-006-S2-P0 , AFX140-006-S2-P1 , AFX140-006-S2-P2 , AFX140-007-S2-P0 , AFX140-007-S2-P1 , AFX140-007-S2-P2 , AFX140-008-S2-P0 , AFX140-008-S2-P1 , AFX140-008-S2-P2 , AFX140-009-S2-P0 , AFX140-009-S2-P1 , AFX140-009-S2-P2 , AFX140-010-S2-P0 , AFX140-010-S2-P1 , AFX140-010-S2-P2 , AFX140-015-S2-P0 , AFX140-015-S2-P1 , AFX140-015-S2-P2 , AFX140-020-S2-P0 , AFX140-020-S2-P1 , AFX140-025-S2-P0 , AFX140-025-S2-P1 , AFX140-025-S2-P2 , AFX140-030-S2-P0 , AFX140-030-S2-P1 , AFX140-030-S2-P2 , AFX140-035-S2-P0 , AFX140-035-S2-P1 , AFX140-035-S2-P2 , AFX140-040-S2-P0 , AFX140-040-S2-P1 , AFX140-040-S2-P2 , AFX140-045-S2-P0 , AFX140-045-S2-P1 , AFX140-045-S2-P2 , AFX140-050-S2-P0 , AFX140-050-S2-P1 , AFX140-060-S2-P0 , AFX140-060-S2-P1 , AFX140-060-S2-P2 , AFX140-070-S2-P0 , AFX140-070-S2-P1 , AFX140-070-S2-P2 , AFX140-080-S2-P0 , AFX140-080-S2-P1 , AFX140-080-S2-P2 , AFX140-090-S2-P0 , AFX140-090-S2-P1 , AFX140-090-S2-P2 , AFX140-100-S2-P0 , AFX140-100-S2-P1 , AFX140-100-S2-P2 , AFX180-003-S2-P0 , AFX180-003-S2-P1 , AFX180-003-S2-P2 , AFX180-004-S2-P0 , AFX180-004-S2-P1 , AFX180-004-S2-P2 , AFX180-005-S2-P0 , AFX180-005-S2-P1 , AFX180-005-S2-P2 , AFX180-006-S2-P0 , AFX180-007-S2-P0 , AFX180-007-S2-P1 , AFX180-007-S2-P2 , AFX180-008-S2-P0 , AFX180-008-S2-P1 , AFX180-008-S2-P2 , AFX180-009-S2-P0 , AFX180-009-S2-P1 , AFX180-009-S2-P2 , AFX180-010-S2-P0 , AFX180-010-S2-P1 , AFX180-010-S2-P2 , AFX180-015-S2-P0 , AFX180-015-S2-P1 , AFX180-015-S2-P2 , AFX180-020-S2-P0 , AFX180-020-S2-P1 , AFX180-020-S2-P2 , AFX180-025-S2-P0 , AFX180-025-S2-P1 , AFX180-025-S2-P2 , AFX180-030-S2-P0 , AFX180-030-S2-P1 , AFX180-030-S2-P2 , AFX180-035-S2-P0 , AFX180-035-S2-P1 , AFX180-035-S2-P2 , AFX180-040-S2-P0 , AFX180-040-S2-P1 , AFX180-040-S2-P2 , AFX180-045-S2-P0 , AFX180-045-S2-P1 , AFX180-045-S2-P2 , AFX180-050-S2-P0 , AFX180-050-S2-P1 , AFX180-050-S2-P2 , AFX180-060-S2-P0 , AFX180-060-S2-P1 , AFX180-060-S2-P2 , AFX180-070-S2-P0 , AFX180-070-S2-P1 , AFX180-070-S2-P2 , AFX180-080-S2-P0 , AFX180-080-S2-P1 , AFX180-080-S2-P2 , AFX180-090-S2-P0 , AFX180-090-S2-P1 , AFX180-090-S2-P2 , AFX180-100-S2-P0 , AFX180-100-S2-P1 , AFX180-100-S2-P2 , AFX220-003-S2-P0 , AFX220-003-S2-P1 , AFX220-003-S2-P2 , AFX220-004-S2-P0 , AFX220-004-S2-P1 , AFX220-004-S2-P2 , AFX220-005-S2-P0 , AFX220-005-S2-P1 , AFX220-005-S2-P2 , AFX220-006-S2-P0 , AFX220-006-S2-P1 , AFX220-006-S2-P2 , AFX220-007-S2-P0 , AFX220-007-S2-P1 , AFX220-007-S2-P2 , AFX220-008-S2-P0 , AFX220-008-S2-P1 , AFX220-008-S2-P2 , AFX220-009-S2-P0 , AFX220-009-S2-P1 , AFX220-009-S2-P2 , AFX220-010-S2-P0 , AFX220-010-S2-P1 , AFX220-010-S2-P2 , AFX220-015-S2-P0 , AFX220-015-S2-P1 , AFX220-015-S2-P2 , AFX220-020-S2-P0 , AFX220-020-S2-P1 , AFX220-020-S2-P2 , AFX220-025-S2-P0 , AFX220-025-S2-P1 , AFX220-025-S2-P2 , AFX220-030-S2-P0 , AFX220-030-S2-P1 , AFX220-030-S2-P2 , AFX220-035-S2-P0 , AFX220-035-S2-P1 , AFX220-035-S2-P2 , AFX220-040-S2-P0 , AFX220-040-S2-P1 , AFX220-040-S2-P2 , AFX220-045-S2-P0 , AFX220-045-S2-P1 , AFX220-045-S2-P2 , AFX220-050-S2-P0 , AFX220-050-S2-P1 , AFX220-050-S2-P2 , AFX220-060-S2-P0 , AFX220-060-S2-P1 , AFX220-060-S2-P2 , AFX220-070-S2-P0 , AFX220-070-S2-P1 , AFX220-070-S2-P2 , AFX220-080-S2-P0 , AFX220-080-S2-P1 , AFX220-080-S2-P2 , AFX220-090-S2-P2 , AFX220-090-S2-P0 , AFX220-090-S2-P1 , AFX220-100-S2-P0 , AFX220-100-S2-P1 , AFX220-100-S2-P2 , AFX100-003-S2-P2 , AFX100-015-S2-P2 , AFX140-020-S2-P2 , AFX140-050-S2-P2 , AFX180-006-S2-P1 , AFX180-006-S2-P2 ,

Navigace:
Parametry Setrvačnost

PARAMETRY

Model

 Stupeň Převod 1 AFX 042 AFX 060 AFX 060A AFX 075 AFX 075A AFX 100 AFX100A AFX 140 AFX140A AFX 180
Nominální výstupní moment T2N Nm 1 3 20 55 - 130 - 208 - 342 - 588
4 19 50 - 140 - 290 - 542 - 1,050
5 22 60 - 160 - 330 - 650 - 1,200
6 20 55 - 150 - 310 - 600 - 1,100
7 19 50 - 140 - 300 - 550 - 1,100
8 17 45 - 120 - 260 - 500 - 1,000
9 14 40 - 100 - 230 - 450 - 900
10 14 40 - 100 - 230 - 450 - 900
2 12 19 50 50 140 140 290 290 542 542 1,050
15 20 55 55 130 130 208 208 342 342 588
16 19 50 50 140 140 290 290 542 542 1,050
20 19 50 50 140 140 290 290 542 542 1,050
25 22 60 60 160 160 330 330 650 650 1,200
28 19 50 50 140 140 300 300 550 550 1,100
30 20 55 55 150 150 310 310 600 600 1,100
32 17 45 45 120 120 260 260 500 500 1,000
35 19 50 50 140 140 300 300 550 550 1,100
40 17 45 45 120 120 260 260 500 500 1,000
45 14 40 40 100 100 230 230 450 450 900
50 22 60 60 160 160 330 330 650 650 1,200
60 20 55 55 150 150 310 310 600 600 1,100
70 19 50 50 140 140 300 300 550 550 1,100
80 17 45 45 120 120 260 260 500 500 1,000
90 14 40 40 100 100 230 230 450 450 900
100 14 40 40 100 100 230 230 450 450 900
Bezpečnostní Stop moment T2NOT3 Nm 1,2 3~100 3 násobek T2N
Nominální vstupní rychlost N1N ot/min 1,2 3~100 5,000 5,000 5,000 4,000 4,000 4,000 4,000 3,000 3,000 3,000
Max. vstupní rychlost N1B ot/min 1,2 3~100 10,000 10,000 10,000 8,000 8,000 8,000 8,000 6,000 6,000 6,000
Micro vůle P0 arcmin 1 3~10 - - - ≤1 ≤1 ≤1 - ≤ -1 - ≤ 1
2 15~100 - - - - - ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
Snížená vůle P1 arcmin 1 3~10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 - ≤ 3 - ≤ 3
2 15~100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Standardní vůle P2 arcmin 1 3~10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 - ≤ 5 ≤ 5
2 15~100 ≤ 7 ≤7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Torzní tuhost Nm/
arcmin		 1,2 3~100 3 7 7 14 14 25 25 50 50 145
Max. radiální zatížení F2rB2 N 1,2 3~100 610 1,400 1,400 4,100 4,100 9,200 9,200 14,000 14,000 18,000
Max. axiální zatížení N 1,2 3~100 320 1,100 1,100 3,700 3,700 5,800 5,820 11,400 11,400 19,500
Životnost hodin 1,2 3~100 30,000 *
Účinnost % 1 3~10 ≥ 97 %
2 15~100 ≥ 94 %
Hmotnost kg 1 3~10 0.6 1.3 - 3.7 - 6.9 - 13.7 - 28
2 15~100 0.8 1.5 2 4.1 5.5 8.1 10,6 16.6 20,2 33
Provozní teplota ºC 1,2 3~100 -10ºC~+90ºC
Mazání 1,2 3~100 Syntetické mazivo (NYOGEL 792D)
Třída ochrany 1,2 3~100 IP65
Montážní pozice 1,2 3~100 Všechny polohy
Hlučnost
(n1=3000 ot/min, bez zatížení)		 dB(A) 1,2 3~100 ≤ 56 ≤ 58 ≤ 60 ≤ 60 ≤ 63 ≤ 63 ≤ 63 ≤ 65 ≤ 65 ≤ 67
1. Převod ( i=N vstup / N výstup )
2. Na střed výstupní hřídele při 100 ot/min
3. Maximální akcelerační moment T2B = 60% ze T2NOT
*  S1 životnost 15,000 hodin

SETRVAČNOST

Model

 Stupeň Převod 1 AFX 042  AFX 060  AFX 060A AFX 075  AFX 075A AFX 100  AFX100A AFX 140  AFX140A AFX 180
Hodnota setrvačnosti J1 kg*cm2 1 3 0.03 0.16 - 0.61 - 3.25 - 9.21 - 28.98
4 0.03 0.14 - 0.48 - 2.74 - 7.54 - 23.67
5 0.03 0.13 - 0.47 - 2.71 - 7.42 - 23.29
6 0.03 0.13 - 0.45 - 2.65 - 7.25 - 22.75
7 0.03 0.13 - 0.45 - 2.62 - 7.14 - 22.48
8 0.03 0.13 - 0.44 - 2.58 - 7.07 - 22.59
9 0.03 0.13 - 0.44 - 2.57 - 7.04 - 22.53
10 0.03 0.13 - 0.44 - 2.57 - 7.03 - 22.51
2 12 0,03 0,03 0,16 0,16 0,61 0,61 3,25 3,25 9,21 9,21
15 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
15 0,03 0,03 0,14 0,14 0,48 0,48 2,74 2,74 7,54 7,54
20 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
25 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
28 0,03 0,03 0,14 0,14 0,48 0,48 2,74 2,74 7,54 7,54
30 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
32 0,03 0,03 0,4 0,14 0,48 0,48 2,74 2,74 7,54 7,54
35 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
40 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
45 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
50 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
60 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
70 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
80 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
90 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
100 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57

AFX042-003-S2-P1 , AFX042-003-S2-P2 , AFX042-004-S2-P1 , AFX042-004-S2-P2 , AFX042-005-S2-P1 , AFX042-005-S2-P2 , AFX042-006-S2-P1 , AFX042-006-S2-P2 , AFX042-007-S2-P1 , AFX042-007-S2-P2 , AFX042-008-S2-P1 , AFX042-008-S2-P2 , AFX042-009-S2-P1 , AFX042-009-S2-P2 , AFX042-010-S2-P1 , AFX042-010-S2-P2 , AFX042-015-S2-P1 , AFX042-015-S2-P2 , AFX042-020-S2-P1 , AFX042-020-S2-P2 , AFX042-025-S2-P1 , AFX042-025-S2-P2 , AFX042-030-S2-P1 , AFX042-030-S2-P2 , AFX042-035-S2-P1 , AFX042-035-S2-P2 , AFX042-040-S2-P1 , AFX042-040-S2-P2 , AFX042-045-S2-P1 , AFX042-045-S2-P2 , AFX042-050-S2-P1 , AFX042-050-S2-P2 , AFX042-060-S2-P1 , AFX042-060-S2-P2 , AFX042-070-S2-P1 , AFX042-070-S2-P2 , AFX042-080-S2-P1 , AFX042-080-S2-P2 , AFX042-090-S2-P1 , AFX042-090-S2-P2 , AFX042-100-S2-P1 , AFX042-100-S2-P2 , AFX060-003-S2-P1 , AFX060-003-S2-P2 , AFX060-004-S2-P1 , AFX060-004-S2-P2 , AFX060-005-S2-P1 , AFX060-005-S2-P2 , AFX060-006-S2-P1 , AFX060-006-S2-P2 , AFX060-007-S2-P1 , AFX060-007-S2-P2 , AFX060-008-S2-P1 , AFX060-008-S2-P2 , AFX060-009-S2-P1 , AFX060-009-S2-P2 , AFX060-010-S2-P1 , AFX060-010-S2-P2 , AFX060-015-S2-P1 , AFX060-015-S2-P2 , AFX060-020-S2-P1 , AFX060-020-S2-P2 , AFX060-025-S2-P1 , AFX060-025-S2-P2 , AFX060-030-S2-P1 , AFX060-030-S2-P2 , AFX060-035-S2-P1 , AFX060-035-S2-P2 , AFX060-040-S2-P1 , AFX060-040-S2-P2 , AFX060-045-S2-P1 , AFX060-045-S2-P2 , AFX060-050-S2-P1 , AFX060-050-S2-P2 , AFX060-060-S2-P1 , AFX060-060-S2-P2 , AFX060-070-S2-P1 , AFX060-070-S2-P2 , AFX060-080-S2-P1 , AFX060-080-S2-P2 , AFX060-090-S2-P1 , AFX060-090-S2-P2 , AFX060-100-S2-P1 , AFX060-100-S2-P2 , AFX060A-015-S2-P1 , AFX060A-015-S2-P2 , AFX060A-020-S2-P1 , AFX060A-020-S2-P2 , AFX060A-025-S2-P1 , AFX060A-025-S2-P2 , AFX060A-030-S2-P1 , AFX060A-030-S2-P2 , AFX060A-035-S2-P1 , AFX060A-035-S2-P2 , AFX060A-040-S2-P1 , AFX060A-040-S2-P2 , AFX060A-045-S2-P1 , AFX060A-045-S2-P2 , AFX060A-050-S2-P1 , AFX060A-050-S2-P2 , AFX060A-060-S2-P1 , AFX060A-060-S2-P2 , AFX060A-070-S2-P1 , AFX060A-070-S2-P2 , AFX060A-080-S2-P1 , AFX060A-080-S2-P2 , AFX060A-090-S2-P1 , AFX060A-090-S2-P2 , AFX060A-100-S2-P1 , AFX060A-100-S2-P2 , AFX075-003-S2-P0 , AFX075-003-S2-P1 , AFX075-003-S2-P2 , AFX075-004-S2-P0 , AFX075-004-S2-P1 , AFX075-004-S2-P2 , AFX075-005-S2-P0 , AFX075-005-S2-P1 , AFX075-005-S2-P2 , AFX075-006-S2-P0 , AFX075-006-S2-P1 , AFX075-006-S2-P2 , AFX075-007-S2-P0 , AFX075-007-S2-P1 , AFX075-007-S2-P2 , AFX075-008-S2-P0 , AFX075-008-S2-P1 , AFX075-008-S2-P2 , AFX075-009-S2-P0 , AFX075-009-S2-P1 , AFX075-009-S2-P2 , AFX075-010-S2-P0 , AFX075-010-S2-P1 , AFX075-010-S2-P2 , AFX075-015-S2-P1 , AFX075-015-S2-P2 , AFX075-020-S2-P1 , AFX075-020-S2-P2 , AFX075-025-S2-P1 , AFX075-025-S2-P2 , AFX075-030-S2-P1 , AFX075-030-S2-P2 , AFX075-035-S2-P1 , AFX075-035-S2-P2 , AFX075-040-S2-P1 , AFX075-040-S2-P2 , AFX075-045-S2-P1 , AFX075-045-S2-P2 , AFX075-050-S2-P1 , AFX075-050-S2-P2 , AFX075-060-S2-P1 , AFX075-060-S2-P2 , AFX075-070-S2-P1 , AFX075-070-S2-P2 , AFX075-080-S2-P1 , AFX075-080-S2-P2 , AFX075-090-S2-P1 , AFX075-090-S2-P2 , AFX075-100-S2-P1 , AFX075-100-S2-P2 , AFX075A-015-S2-P1 , AFX075A-015-S2-P2 , AFX075A-020-S2-P1 , AFX075A-020-S2-P2 , AFX075A-025-S2-P1 , AFX075A-025-S2-P2 , AFX075A-030-S2-P1 , AFX075A-030-S2-P2 , AFX075A-035-S2-P1 , AFX075A-035-S2-P2 , AFX075A-040-S2-P1 , AFX075A-040-S2-P2 , AFX075A-045-S2-P1 , AFX075A-045-S2-P2 , AFX075A-050-S2-P1 , AFX075A-050-S2-P2 , AFX075A-060-S2-P1 , AFX075A-060-S2-P2 , AFX075A-070-S2-P1 , AFX075A-070-S2-P2 , AFX075A-080-S2-P1 , AFX075A-080-S2-P2 , AFX075A-090-S2-P1 , AFX075A-090-S2-P2 , AFX075A-100-S2-P1 , AFX075A-100-S2-P2 , AFX100-003-S2-P0 , AFX100-003-S2-P1 , AFX100-004-S2-P0 , AFX100-004-S2-P1 , AFX100-004-S2-P2 , AFX100-005-S2-P0 , AFX100-005-S2-P1 , AFX100-005-S2-P2 , AFX100-006-S2-P0 , AFX100-006-S2-P1 , AFX100-006-S2-P2 , AFX100-007-S2-P0 , AFX100-007-S2-P1 , AFX100-007-S2-P2 , AFX100-008-S2-P0 , AFX100-008-S2-P1 , AFX100-008-S2-P2 , AFX100-009-S2-P0 , AFX100-009-S2-P1 , AFX100-009-S2-P2 , AFX100-010-S2-P0 , AFX100-010-S2-P1 , AFX100-010-S2-P2 , AFX100-015-S2-P0 , AFX100-015-S2-P1 , AFX100-020-S2-P0 , AFX100-020-S2-P1 , AFX100-020-S2-P2 , AFX100-025-S2-P0 , AFX100-025-S2-P1 , AFX100-025-S2-P2 , AFX100-030-S2-P0 , AFX100-030-S2-P1 , AFX100-030-S2-P2 , AFX100-035-S2-P0 , AFX100-035-S2-P1 , AFX100-035-S2-P2 , AFX100-040-S2-P0 , AFX100-040-S2-P1 , AFX100-040-S2-P2 , AFX100-045-S2-P0 , AFX100-045-S2-P1 , AFX100-045-S2-P2 , AFX100-050-S2-P0 , AFX100-050-S2-P1 , AFX100-050-S2-P2 , AFX100-060-S2-P0 , AFX100-060-S2-P1 , AFX100-060-S2-P2 , AFX100-070-S2-P0 , AFX100-070-S2-P1 , AFX100-070-S2-P2 , AFX100-080-S2-P0 , AFX100-080-S2-P1 , AFX100-080-S2-P2 , AFX100-090-S2-P0 , AFX100-090-S2-P1 , AFX100-090-S2-P2 , AFX100-100-S2-P0 , AFX100-100-S2-P1 , AFX100-100-S2-P2 , AFX140-003-S2-P0 , AFX140-003-S2-P1 , AFX140-003-S2-P2 , AFX140-004-S2-P0 , AFX140-004-S2-P1 , AFX140-004-S2-P2 , AFX140-005-S2-P0 , AFX140-005-S2-P1 , AFX140-005-S2-P2 , AFX140-006-S2-P0 , AFX140-006-S2-P1 , AFX140-006-S2-P2 , AFX140-007-S2-P0 , AFX140-007-S2-P1 , AFX140-007-S2-P2 , AFX140-008-S2-P0 , AFX140-008-S2-P1 , AFX140-008-S2-P2 , AFX140-009-S2-P0 , AFX140-009-S2-P1 , AFX140-009-S2-P2 , AFX140-010-S2-P0 , AFX140-010-S2-P1 , AFX140-010-S2-P2 , AFX140-015-S2-P0 , AFX140-015-S2-P1 , AFX140-015-S2-P2 , AFX140-020-S2-P0 , AFX140-020-S2-P1 , AFX140-025-S2-P0 , AFX140-025-S2-P1 , AFX140-025-S2-P2 , AFX140-030-S2-P0 , AFX140-030-S2-P1 , AFX140-030-S2-P2 , AFX140-035-S2-P0 , AFX140-035-S2-P1 , AFX140-035-S2-P2 , AFX140-040-S2-P0 , AFX140-040-S2-P1 , AFX140-040-S2-P2 , AFX140-045-S2-P0 , AFX140-045-S2-P1 , AFX140-045-S2-P2 , AFX140-050-S2-P0 , AFX140-050-S2-P1 , AFX140-060-S2-P0 , AFX140-060-S2-P1 , AFX140-060-S2-P2 , AFX140-070-S2-P0 , AFX140-070-S2-P1 , AFX140-070-S2-P2 , AFX140-080-S2-P0 , AFX140-080-S2-P1 , AFX140-080-S2-P2 , AFX140-090-S2-P0 , AFX140-090-S2-P1 , AFX140-090-S2-P2 , AFX140-100-S2-P0 , AFX140-100-S2-P1 , AFX140-100-S2-P2 , AFX180-003-S2-P0 , AFX180-003-S2-P1 , AFX180-003-S2-P2 , AFX180-004-S2-P0 , AFX180-004-S2-P1 , AFX180-004-S2-P2 , AFX180-005-S2-P0 , AFX180-005-S2-P1 , AFX180-005-S2-P2 , AFX180-006-S2-P0 , AFX180-007-S2-P0 , AFX180-007-S2-P1 , AFX180-007-S2-P2 , AFX180-008-S2-P0 , AFX180-008-S2-P1 , AFX180-008-S2-P2 , AFX180-009-S2-P0 , AFX180-009-S2-P1 , AFX180-009-S2-P2 , AFX180-010-S2-P0 , AFX180-010-S2-P1 , AFX180-010-S2-P2 , AFX180-015-S2-P0 , AFX180-015-S2-P1 , AFX180-015-S2-P2 , AFX180-020-S2-P0 , AFX180-020-S2-P1 , AFX180-020-S2-P2 , AFX180-025-S2-P0 , AFX180-025-S2-P1 , AFX180-025-S2-P2 , AFX180-030-S2-P0 , AFX180-030-S2-P1 , AFX180-030-S2-P2 , AFX180-035-S2-P0 , AFX180-035-S2-P1 , AFX180-035-S2-P2 , AFX180-040-S2-P0 , AFX180-040-S2-P1 , AFX180-040-S2-P2 , AFX180-045-S2-P0 , AFX180-045-S2-P1 , AFX180-045-S2-P2 , AFX180-050-S2-P0 , AFX180-050-S2-P1 , AFX180-050-S2-P2 , AFX180-060-S2-P0 , AFX180-060-S2-P1 , AFX180-060-S2-P2 , AFX180-070-S2-P0 , AFX180-070-S2-P1 , AFX180-070-S2-P2 , AFX180-080-S2-P0 , AFX180-080-S2-P1 , AFX180-080-S2-P2 , AFX180-090-S2-P0 , AFX180-090-S2-P1 , AFX180-090-S2-P2 , AFX180-100-S2-P0 , AFX180-100-S2-P1 , AFX180-100-S2-P2 , AFX220-003-S2-P0 , AFX220-003-S2-P1 , AFX220-003-S2-P2 , AFX220-004-S2-P0 , AFX220-004-S2-P1 , AFX220-004-S2-P2 , AFX220-005-S2-P0 , AFX220-005-S2-P1 , AFX220-005-S2-P2 , AFX220-006-S2-P0 , AFX220-006-S2-P1 , AFX220-006-S2-P2 , AFX220-007-S2-P0 , AFX220-007-S2-P1 , AFX220-007-S2-P2 , AFX220-008-S2-P0 , AFX220-008-S2-P1 , AFX220-008-S2-P2 , AFX220-009-S2-P0 , AFX220-009-S2-P1 , AFX220-009-S2-P2 , AFX220-010-S2-P0 , AFX220-010-S2-P1 , AFX220-010-S2-P2 , AFX220-015-S2-P0 , AFX220-015-S2-P1 , AFX220-015-S2-P2 , AFX220-020-S2-P0 , AFX220-020-S2-P1 , AFX220-020-S2-P2 , AFX220-025-S2-P0 , AFX220-025-S2-P1 , AFX220-025-S2-P2 , AFX220-030-S2-P0 , AFX220-030-S2-P1 , AFX220-030-S2-P2 , AFX220-035-S2-P0 , AFX220-035-S2-P1 , AFX220-035-S2-P2 , AFX220-040-S2-P0 , AFX220-040-S2-P1 , AFX220-040-S2-P2 , AFX220-045-S2-P0 , AFX220-045-S2-P1 , AFX220-045-S2-P2 , AFX220-050-S2-P0 , AFX220-050-S2-P1 , AFX220-050-S2-P2 , AFX220-060-S2-P0 , AFX220-060-S2-P1 , AFX220-060-S2-P2 , AFX220-070-S2-P0 , AFX220-070-S2-P1 , AFX220-070-S2-P2 , AFX220-080-S2-P0 , AFX220-080-S2-P1 , AFX220-080-S2-P2 , AFX220-090-S2-P2 , AFX220-090-S2-P0 , AFX220-090-S2-P1 , AFX220-100-S2-P0 , AFX220-100-S2-P1 , AFX220-100-S2-P2 , AFX100-003-S2-P2 , AFX100-015-S2-P2 , AFX140-020-S2-P2 , AFX140-050-S2-P2 , AFX180-006-S2-P1 , AFX180-006-S2-P2 ,

PARAMETRY

Model

 Stupeň Převod 1 AFX 042 AFX 060 AFX 060A AFX 075 AFX 075A AFX 100 AFX100A AFX 140 AFX140A AFX 180
Nominální výstupní moment T2N Nm 1 3 20 55 - 130 - 208 - 342 - 588
4 19 50 - 140 - 290 - 542 - 1,050
5 22 60 - 160 - 330 - 650 - 1,200
6 20 55 - 150 - 310 - 600 - 1,100
7 19 50 - 140 - 300 - 550 - 1,100
8 17 45 - 120 - 260 - 500 - 1,000
9 14 40 - 100 - 230 - 450 - 900
10 14 40 - 100 - 230 - 450 - 900
2 12 19 50 50 140 140 290 290 542 542 1,050
15 20 55 55 130 130 208 208 342 342 588
16 19 50 50 140 140 290 290 542 542 1,050
20 19 50 50 140 140 290 290 542 542 1,050
25 22 60 60 160 160 330 330 650 650 1,200
28 19 50 50 140 140 300 300 550 550 1,100
30 20 55 55 150 150 310 310 600 600 1,100
32 17 45 45 120 120 260 260 500 500 1,000
35 19 50 50 140 140 300 300 550 550 1,100
40 17 45 45 120 120 260 260 500 500 1,000
45 14 40 40 100 100 230 230 450 450 900
50 22 60 60 160 160 330 330 650 650 1,200
60 20 55 55 150 150 310 310 600 600 1,100
70 19 50 50 140 140 300 300 550 550 1,100
80 17 45 45 120 120 260 260 500 500 1,000
90 14 40 40 100 100 230 230 450 450 900
100 14 40 40 100 100 230 230 450 450 900
Bezpečnostní Stop moment T2NOT3 Nm 1,2 3~100 3 násobek T2N
Nominální vstupní rychlost N1N ot/min 1,2 3~100 5,000 5,000 5,000 4,000 4,000 4,000 4,000 3,000 3,000 3,000
Max. vstupní rychlost N1B ot/min 1,2 3~100 10,000 10,000 10,000 8,000 8,000 8,000 8,000 6,000 6,000 6,000
Micro vůle P0 arcmin 1 3~10 - - - ≤1 ≤1 ≤1 - ≤ -1 - ≤ 1
2 15~100 - - - - - ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
Snížená vůle P1 arcmin 1 3~10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 - ≤ 3 - ≤ 3
2 15~100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Standardní vůle P2 arcmin 1 3~10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 - ≤ 5 ≤ 5
2 15~100 ≤ 7 ≤7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Torzní tuhost Nm/
arcmin		 1,2 3~100 3 7 7 14 14 25 25 50 50 145
Max. radiální zatížení F2rB2 N 1,2 3~100 610 1,400 1,400 4,100 4,100 9,200 9,200 14,000 14,000 18,000
Max. axiální zatížení N 1,2 3~100 320 1,100 1,100 3,700 3,700 5,800 5,820 11,400 11,400 19,500
Životnost hodin 1,2 3~100 30,000 *
Účinnost % 1 3~10 ≥ 97 %
2 15~100 ≥ 94 %
Hmotnost kg 1 3~10 0.6 1.3 - 3.7 - 6.9 - 13.7 - 28
2 15~100 0.8 1.5 2 4.1 5.5 8.1 10,6 16.6 20,2 33
Provozní teplota ºC 1,2 3~100 -10ºC~+90ºC
Mazání 1,2 3~100 Syntetické mazivo (NYOGEL 792D)
Třída ochrany 1,2 3~100 IP65
Montážní pozice 1,2 3~100 Všechny polohy
Hlučnost
(n1=3000 ot/min, bez zatížení)		 dB(A) 1,2 3~100 ≤ 56 ≤ 58 ≤ 60 ≤ 60 ≤ 63 ≤ 63 ≤ 63 ≤ 65 ≤ 65 ≤ 67
1. Převod ( i=N vstup / N výstup )
2. Na střed výstupní hřídele při 100 ot/min
3. Maximální akcelerační moment T2B = 60% ze T2NOT
*  S1 životnost 15,000 hodin

SETRVAČNOST

Model

 Stupeň Převod 1 AFX 042  AFX 060  AFX 060A AFX 075  AFX 075A AFX 100  AFX100A AFX 140  AFX140A AFX 180
Hodnota setrvačnosti J1 kg*cm2 1 3 0.03 0.16 - 0.61 - 3.25 - 9.21 - 28.98
4 0.03 0.14 - 0.48 - 2.74 - 7.54 - 23.67
5 0.03 0.13 - 0.47 - 2.71 - 7.42 - 23.29
6 0.03 0.13 - 0.45 - 2.65 - 7.25 - 22.75
7 0.03 0.13 - 0.45 - 2.62 - 7.14 - 22.48
8 0.03 0.13 - 0.44 - 2.58 - 7.07 - 22.59
9 0.03 0.13 - 0.44 - 2.57 - 7.04 - 22.53
10 0.03 0.13 - 0.44 - 2.57 - 7.03 - 22.51
2 12 0,03 0,03 0,16 0,16 0,61 0,61 3,25 3,25 9,21 9,21
15 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
15 0,03 0,03 0,14 0,14 0,48 0,48 2,74 2,74 7,54 7,54
20 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
25 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
28 0,03 0,03 0,14 0,14 0,48 0,48 2,74 2,74 7,54 7,54
30 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
32 0,03 0,03 0,4 0,14 0,48 0,48 2,74 2,74 7,54 7,54
35 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
40 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
45 0.03 0.03 0.13 0.13 0.47 0.47 2,71 2.71 7,42 7.42
50 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
60 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
70 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
80 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
90 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03
100 0.03 0.03 0.13 0.13 0.44 0.44 2,57 2.57 7,03 7.03

AFX042-003-S2-P1 , AFX042-003-S2-P2 , AFX042-004-S2-P1 , AFX042-004-S2-P2 , AFX042-005-S2-P1 , AFX042-005-S2-P2 , AFX042-006-S2-P1 , AFX042-006-S2-P2 , AFX042-007-S2-P1 , AFX042-007-S2-P2 , AFX042-008-S2-P1 , AFX042-008-S2-P2 , AFX042-009-S2-P1 , AFX042-009-S2-P2 , AFX042-010-S2-P1 , AFX042-010-S2-P2 , AFX042-015-S2-P1 , AFX042-015-S2-P2 , AFX042-020-S2-P1 , AFX042-020-S2-P2 , AFX042-025-S2-P1 , AFX042-025-S2-P2 , AFX042-030-S2-P1 , AFX042-030-S2-P2 , AFX042-035-S2-P1 , AFX042-035-S2-P2 , AFX042-040-S2-P1 , AFX042-040-S2-P2 , AFX042-045-S2-P1 , AFX042-045-S2-P2 , AFX042-050-S2-P1 , AFX042-050-S2-P2 , AFX042-060-S2-P1 , AFX042-060-S2-P2 , AFX042-070-S2-P1 , AFX042-070-S2-P2 , AFX042-080-S2-P1 , AFX042-080-S2-P2 , AFX042-090-S2-P1 , AFX042-090-S2-P2 , AFX042-100-S2-P1 , AFX042-100-S2-P2 , AFX060-003-S2-P1 , AFX060-003-S2-P2 , AFX060-004-S2-P1 , AFX060-004-S2-P2 , AFX060-005-S2-P1 , AFX060-005-S2-P2 , AFX060-006-S2-P1 , AFX060-006-S2-P2 , AFX060-007-S2-P1 , AFX060-007-S2-P2 , AFX060-008-S2-P1 , AFX060-008-S2-P2 , AFX060-009-S2-P1 , AFX060-009-S2-P2 , AFX060-010-S2-P1 , AFX060-010-S2-P2 , AFX060-015-S2-P1 , AFX060-015-S2-P2 , AFX060-020-S2-P1 , AFX060-020-S2-P2 , AFX060-025-S2-P1 , AFX060-025-S2-P2 , AFX060-030-S2-P1 , AFX060-030-S2-P2 , AFX060-035-S2-P1 , AFX060-035-S2-P2 , AFX060-040-S2-P1 , AFX060-040-S2-P2 , AFX060-045-S2-P1 , AFX060-045-S2-P2 , AFX060-050-S2-P1 , AFX060-050-S2-P2 , AFX060-060-S2-P1 , AFX060-060-S2-P2 , AFX060-070-S2-P1 , AFX060-070-S2-P2 , AFX060-080-S2-P1 , AFX060-080-S2-P2 , AFX060-090-S2-P1 , AFX060-090-S2-P2 , AFX060-100-S2-P1 , AFX060-100-S2-P2 , AFX060A-015-S2-P1 , AFX060A-015-S2-P2 , AFX060A-020-S2-P1 , AFX060A-020-S2-P2 , AFX060A-025-S2-P1 , AFX060A-025-S2-P2 , AFX060A-030-S2-P1 , AFX060A-030-S2-P2 , AFX060A-035-S2-P1 , AFX060A-035-S2-P2 , AFX060A-040-S2-P1 , AFX060A-040-S2-P2 , AFX060A-045-S2-P1 , AFX060A-045-S2-P2 , AFX060A-050-S2-P1 , AFX060A-050-S2-P2 , AFX060A-060-S2-P1 , AFX060A-060-S2-P2 , AFX060A-070-S2-P1 , AFX060A-070-S2-P2 , AFX060A-080-S2-P1 , AFX060A-080-S2-P2 , AFX060A-090-S2-P1 , AFX060A-090-S2-P2 , AFX060A-100-S2-P1 , AFX060A-100-S2-P2 , AFX075-003-S2-P0 , AFX075-003-S2-P1 , AFX075-003-S2-P2 , AFX075-004-S2-P0 , AFX075-004-S2-P1 , AFX075-004-S2-P2 , AFX075-005-S2-P0 , AFX075-005-S2-P1 , AFX075-005-S2-P2 , AFX075-006-S2-P0 , AFX075-006-S2-P1 , AFX075-006-S2-P2 , AFX075-007-S2-P0 , AFX075-007-S2-P1 , AFX075-007-S2-P2 , AFX075-008-S2-P0 , AFX075-008-S2-P1 , AFX075-008-S2-P2 , AFX075-009-S2-P0 , AFX075-009-S2-P1 , AFX075-009-S2-P2 , AFX075-010-S2-P0 , AFX075-010-S2-P1 , AFX075-010-S2-P2 , AFX075-015-S2-P1 , AFX075-015-S2-P2 , AFX075-020-S2-P1 , AFX075-020-S2-P2 , AFX075-025-S2-P1 , AFX075-025-S2-P2 , AFX075-030-S2-P1 , AFX075-030-S2-P2 , AFX075-035-S2-P1 , AFX075-035-S2-P2 , AFX075-040-S2-P1 , AFX075-040-S2-P2 , AFX075-045-S2-P1 , AFX075-045-S2-P2 , AFX075-050-S2-P1 , AFX075-050-S2-P2 , AFX075-060-S2-P1 , AFX075-060-S2-P2 , AFX075-070-S2-P1 , AFX075-070-S2-P2 , AFX075-080-S2-P1 , AFX075-080-S2-P2 , AFX075-090-S2-P1 , AFX075-090-S2-P2 , AFX075-100-S2-P1 , AFX075-100-S2-P2 , AFX075A-015-S2-P1 , AFX075A-015-S2-P2 , AFX075A-020-S2-P1 , AFX075A-020-S2-P2 , AFX075A-025-S2-P1 , AFX075A-025-S2-P2 , AFX075A-030-S2-P1 , AFX075A-030-S2-P2 , AFX075A-035-S2-P1 , AFX075A-035-S2-P2 , AFX075A-040-S2-P1 , AFX075A-040-S2-P2 , AFX075A-045-S2-P1 , AFX075A-045-S2-P2 , AFX075A-050-S2-P1 , AFX075A-050-S2-P2 , AFX075A-060-S2-P1 , AFX075A-060-S2-P2 , AFX075A-070-S2-P1 , AFX075A-070-S2-P2 , AFX075A-080-S2-P1 , AFX075A-080-S2-P2 , AFX075A-090-S2-P1 , AFX075A-090-S2-P2 , AFX075A-100-S2-P1 , AFX075A-100-S2-P2 , AFX100-003-S2-P0 , AFX100-003-S2-P1 , AFX100-004-S2-P0 , AFX100-004-S2-P1 , AFX100-004-S2-P2 , AFX100-005-S2-P0 , AFX100-005-S2-P1 , AFX100-005-S2-P2 , AFX100-006-S2-P0 , AFX100-006-S2-P1 , AFX100-006-S2-P2 , AFX100-007-S2-P0 , AFX100-007-S2-P1 , AFX100-007-S2-P2 , AFX100-008-S2-P0 , AFX100-008-S2-P1 , AFX100-008-S2-P2 , AFX100-009-S2-P0 , AFX100-009-S2-P1 , AFX100-009-S2-P2 , AFX100-010-S2-P0 , AFX100-010-S2-P1 , AFX100-010-S2-P2 , AFX100-015-S2-P0 , AFX100-015-S2-P1 , AFX100-020-S2-P0 , AFX100-020-S2-P1 , AFX100-020-S2-P2 , AFX100-025-S2-P0 , AFX100-025-S2-P1 , AFX100-025-S2-P2 , AFX100-030-S2-P0 , AFX100-030-S2-P1 , AFX100-030-S2-P2 , AFX100-035-S2-P0 , AFX100-035-S2-P1 , AFX100-035-S2-P2 , AFX100-040-S2-P0 , AFX100-040-S2-P1 , AFX100-040-S2-P2 , AFX100-045-S2-P0 , AFX100-045-S2-P1 , AFX100-045-S2-P2 , AFX100-050-S2-P0 , AFX100-050-S2-P1 , AFX100-050-S2-P2 , AFX100-060-S2-P0 , AFX100-060-S2-P1 , AFX100-060-S2-P2 , AFX100-070-S2-P0 , AFX100-070-S2-P1 , AFX100-070-S2-P2 , AFX100-080-S2-P0 , AFX100-080-S2-P1 , AFX100-080-S2-P2 , AFX100-090-S2-P0 , AFX100-090-S2-P1 , AFX100-090-S2-P2 , AFX100-100-S2-P0 , AFX100-100-S2-P1 , AFX100-100-S2-P2 , AFX140-003-S2-P0 , AFX140-003-S2-P1 , AFX140-003-S2-P2 , AFX140-004-S2-P0 , AFX140-004-S2-P1 , AFX140-004-S2-P2 , AFX140-005-S2-P0 , AFX140-005-S2-P1 , AFX140-005-S2-P2 , AFX140-006-S2-P0 , AFX140-006-S2-P1 , AFX140-006-S2-P2 , AFX140-007-S2-P0 , AFX140-007-S2-P1 , AFX140-007-S2-P2 , AFX140-008-S2-P0 , AFX140-008-S2-P1 , AFX140-008-S2-P2 , AFX140-009-S2-P0 , AFX140-009-S2-P1 , AFX140-009-S2-P2 , AFX140-010-S2-P0 , AFX140-010-S2-P1 , AFX140-010-S2-P2 , AFX140-015-S2-P0 , AFX140-015-S2-P1 , AFX140-015-S2-P2 , AFX140-020-S2-P0 , AFX140-020-S2-P1 , AFX140-025-S2-P0 , AFX140-025-S2-P1 , AFX140-025-S2-P2 , AFX140-030-S2-P0 , AFX140-030-S2-P1 , AFX140-030-S2-P2 , AFX140-035-S2-P0 , AFX140-035-S2-P1 , AFX140-035-S2-P2 , AFX140-040-S2-P0 , AFX140-040-S2-P1 , AFX140-040-S2-P2 , AFX140-045-S2-P0 , AFX140-045-S2-P1 , AFX140-045-S2-P2 , AFX140-050-S2-P0 , AFX140-050-S2-P1 , AFX140-060-S2-P0 , AFX140-060-S2-P1 , AFX140-060-S2-P2 , AFX140-070-S2-P0 , AFX140-070-S2-P1 , AFX140-070-S2-P2 , AFX140-080-S2-P0 , AFX140-080-S2-P1 , AFX140-080-S2-P2 , AFX140-090-S2-P0 , AFX140-090-S2-P1 , AFX140-090-S2-P2 , AFX140-100-S2-P0 , AFX140-100-S2-P1 , AFX140-100-S2-P2 , AFX180-003-S2-P0 , AFX180-003-S2-P1 , AFX180-003-S2-P2 , AFX180-004-S2-P0 , AFX180-004-S2-P1 , AFX180-004-S2-P2 , AFX180-005-S2-P0 , AFX180-005-S2-P1 , AFX180-005-S2-P2 , AFX180-006-S2-P0 , AFX180-007-S2-P0 , AFX180-007-S2-P1 , AFX180-007-S2-P2 , AFX180-008-S2-P0 , AFX180-008-S2-P1 , AFX180-008-S2-P2 , AFX180-009-S2-P0 , AFX180-009-S2-P1 , AFX180-009-S2-P2 , AFX180-010-S2-P0 , AFX180-010-S2-P1 , AFX180-010-S2-P2 , AFX180-015-S2-P0 , AFX180-015-S2-P1 , AFX180-015-S2-P2 , AFX180-020-S2-P0 , AFX180-020-S2-P1 , AFX180-020-S2-P2 , AFX180-025-S2-P0 , AFX180-025-S2-P1 , AFX180-025-S2-P2 , AFX180-030-S2-P0 , AFX180-030-S2-P1 , AFX180-030-S2-P2 , AFX180-035-S2-P0 , AFX180-035-S2-P1 , AFX180-035-S2-P2 , AFX180-040-S2-P0 , AFX180-040-S2-P1 , AFX180-040-S2-P2 , AFX180-045-S2-P0 , AFX180-045-S2-P1 , AFX180-045-S2-P2 , AFX180-050-S2-P0 , AFX180-050-S2-P1 , AFX180-050-S2-P2 , AFX180-060-S2-P0 , AFX180-060-S2-P1 , AFX180-060-S2-P2 , AFX180-070-S2-P0 , AFX180-070-S2-P1 , AFX180-070-S2-P2 , AFX180-080-S2-P0 , AFX180-080-S2-P1 , AFX180-080-S2-P2 , AFX180-090-S2-P0 , AFX180-090-S2-P1 , AFX180-090-S2-P2 , AFX180-100-S2-P0 , AFX180-100-S2-P1 , AFX180-100-S2-P2 , AFX220-003-S2-P0 , AFX220-003-S2-P1 , AFX220-003-S2-P2 , AFX220-004-S2-P0 , AFX220-004-S2-P1 , AFX220-004-S2-P2 , AFX220-005-S2-P0 , AFX220-005-S2-P1 , AFX220-005-S2-P2 , AFX220-006-S2-P0 , AFX220-006-S2-P1 , AFX220-006-S2-P2 , AFX220-007-S2-P0 , AFX220-007-S2-P1 , AFX220-007-S2-P2 , AFX220-008-S2-P0 , AFX220-008-S2-P1 , AFX220-008-S2-P2 , AFX220-009-S2-P0 , AFX220-009-S2-P1 , AFX220-009-S2-P2 , AFX220-010-S2-P0 , AFX220-010-S2-P1 , AFX220-010-S2-P2 , AFX220-015-S2-P0 , AFX220-015-S2-P1 , AFX220-015-S2-P2 , AFX220-020-S2-P0 , AFX220-020-S2-P1 , AFX220-020-S2-P2 , AFX220-025-S2-P0 , AFX220-025-S2-P1 , AFX220-025-S2-P2 , AFX220-030-S2-P0 , AFX220-030-S2-P1 , AFX220-030-S2-P2 , AFX220-035-S2-P0 , AFX220-035-S2-P1 , AFX220-035-S2-P2 , AFX220-040-S2-P0 , AFX220-040-S2-P1 , AFX220-040-S2-P2 , AFX220-045-S2-P0 , AFX220-045-S2-P1 , AFX220-045-S2-P2 , AFX220-050-S2-P0 , AFX220-050-S2-P1 , AFX220-050-S2-P2 , AFX220-060-S2-P0 , AFX220-060-S2-P1 , AFX220-060-S2-P2 , AFX220-070-S2-P0 , AFX220-070-S2-P1 , AFX220-070-S2-P2 , AFX220-080-S2-P0 , AFX220-080-S2-P1 , AFX220-080-S2-P2 , AFX220-090-S2-P2 , AFX220-090-S2-P0 , AFX220-090-S2-P1 , AFX220-100-S2-P0 , AFX220-100-S2-P1 , AFX220-100-S2-P2 , AFX100-003-S2-P2 , AFX100-015-S2-P2 , AFX140-020-S2-P2 , AFX140-050-S2-P2 , AFX180-006-S2-P1 , AFX180-006-S2-P2 ,

Navigace:
1-stupňová 2-stupňová

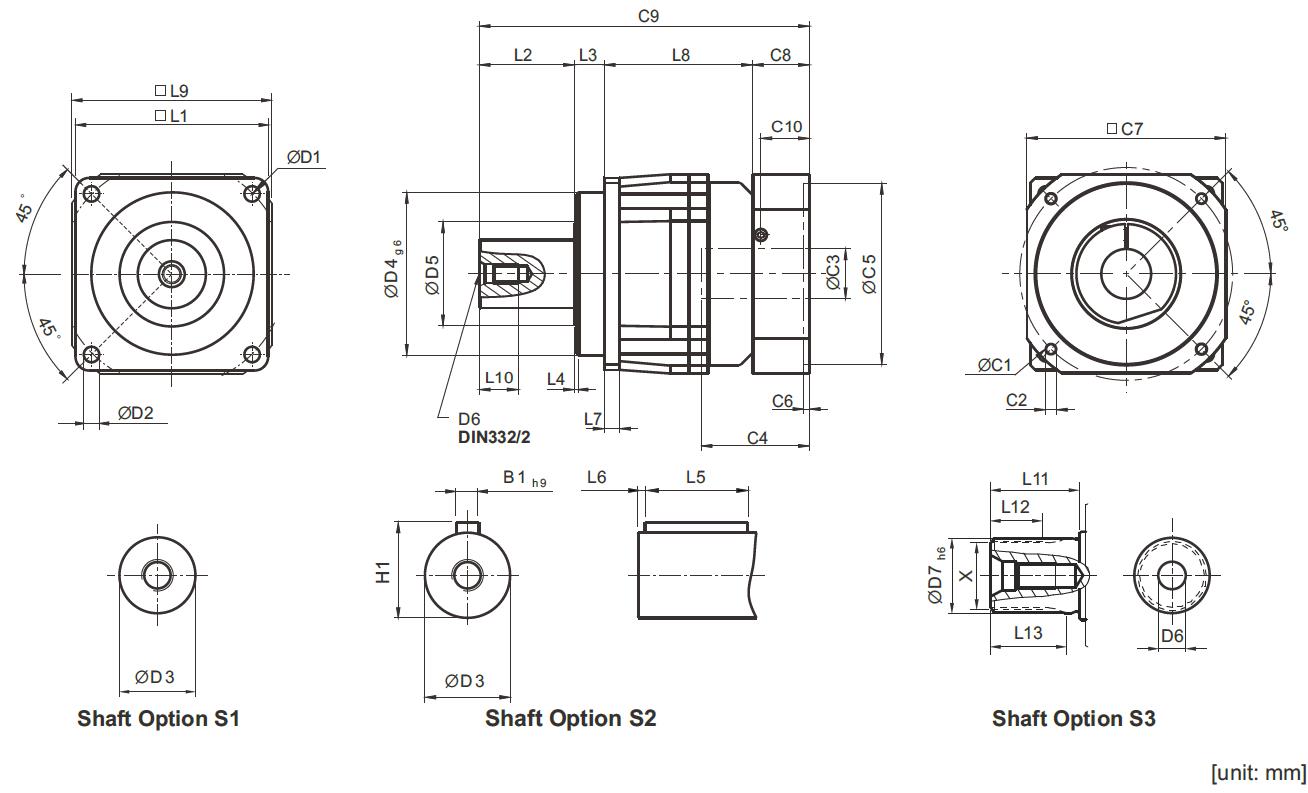

Rozměry (1-stupňová, poměr 3~10) / AFX řada

Rozměry AFX042 AFX060 AFX075 AFX100 AFX140 AFX180
D1 50 68 85 120 165 215
D2 3,4 5,5 6,8 9 11 13
D3 12 j6 16h6 22h6 32h6 40h6 55h6
D4 g6 35 60 70 90 130 160
D5 22 21 30 40 75 95
D6 M4 x 0,7P M5 x 0,8P M8 x 1,25P M12 x 1,75P M16 x 2P M20 x 2,5P
D7 h6 - 16 22 32 40 55
L1 42 62 76 105 42 180
L2 19,5 28,5 36,5 58 82 82
L3 6,5 20 19,5 30 30 30
L4 1 1,5 1,5 2 3 3
L5 14 25 32 40 63 70
L6 2 2 3 5 5 6
L7 4 6 7 10 12 15
L8 31 62 84 103,5 132 180,5
L9 42 70 90 115 142 180
L10 10 12,5 19 28 36 42
L11 - 26 26 26 40 41,5
L12 - 15 15 15 20 21,5
L13 - 21 22,5 23 33,5 33,5
C11 46 70 100 130 165 215
C21 M4 x 0,7P M5 x 0,8P M6 x 1P M8 x 1,25P M10 x 1,5P M12 x 1,75P
C31 ≤11/≤122 ≤14/≤162 ≤19/≤24 ≤32 ≤38 ≤48
C41 25 34 40 50 60 85
C51 30 50 80 110 130 180
C61 3,5 8 4 5 6 6
C71 42 60 90 115 142 190
C81 29,5 19 17 19,5 22,5 29
C91 86,5 129,5 157 211 266,5 321,5
C101 8,75 13,5 10,75 13 15 20,75
B1 h9 4 5 6 10 12 16
H1 13,5 18 24,5 35 43 59
X DIN 5480 - W16 x 0,8 x 30 x 18 x 6m W22 x 1,25 x 30 x 16 x 6m W32 x 1,25 x 30 x 24 x 6m W40 x 2 x 30 x 18 x 6m W55 x 2 x 30 x 26 x 6m
  1. C1~C10 jsou specifické rozměry (metrické jednotky). Navštivte náš konfigurátor na našich webových stránkách www.apexdynaczech.cz.
  2. AFX042 poměr 5, 10 nabízí C3≤12. AFX060 poměr 5, 10 nabízí C3≤16.

Rozměry (2-stupňová, poměr 12~100) / AFX řada

Rozměry AFX042 AFX060/AFX060A AFX075/AFX075A AFX100/AFX100A AFX140/AFX140A AFX180
D1 50 68 85 120 165 215
D2 3,4 5,5 6,8 9 11 13
D3 12 j6 16h6 22h6 32h6 40h6 55h6
D4 g6 35 60 70 90 130 160
D5 22 21 30 40 75 95
D6 M4 x 0,7P M5 x 0,8P M8 x 1,25P M12 x 1,75P M16 x 2P M20 x 2,5P
D7 h6 - 16 22 32 40 55
L1 42 62 76 105 42 180
L2 19,5 28,5 36,5 58 82 82
L3 6,5 20 19,5 30 30 30
L4 1 1,5 1,5 2 3 3
L5 14 25 32 40 63 70
L6 2 2 3 5 5 6
L7 4 6 7 10 12 15
L8 31 62 84 103,5 132 180,5
L9 42 70 90 115 142 180
L10 10 12,5 19 28 36 42
L11 - 26 26 26 40 41,5
L12 - 15 15 15 20 21,5
L13 - 21 22,5 23 33,5 33,5
C11 46 70 100 130 165 215
C21 M4 x 0,7P M5 x 0,8P M6 x 1P M8 x 1,25P M10 x 1,5P M12 x 1,75P
C31 ≤11/≤122 ≤14/≤162 ≤19/≤24 ≤32 ≤38 ≤48
C41 25 34 40 50 60 85
C51 30 50 80 110 130 180
C61 3,5 8 4 5 6 6
C71 42 60 90 115 142 190
C81 29,5 19 17 19,5 22,5 29
C91 86,5 129,5 157 211 266,5 321,5
C101 8,75 13,5 10,75 13 15 20,75
B1 h9 4 5 6 10 12 16
H1 13,5 18 24,5 35 43 59
X DIN 5480 - W16 x 0,8 x 30 x 18 x 6m W22 x 1,25 x 30 x 16 x 6m W32 x 1,25 x 30 x 24 x 6m W40 x 2 x 30 x 18 x 6m W55 x 2 x 30 x 26 x 6m

3. C1~C10 jsou specifické rozměry (metrické jednotky). Navštivte náš konfigurátor na našich webových stránkách www.apexdynaczech.cz.





Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.

Souhlasím se zpracováním osobních údajů pro marketingové a obchodní účely společnosti APEX DYNAMICS CZECH s.r.o.
Více informací
